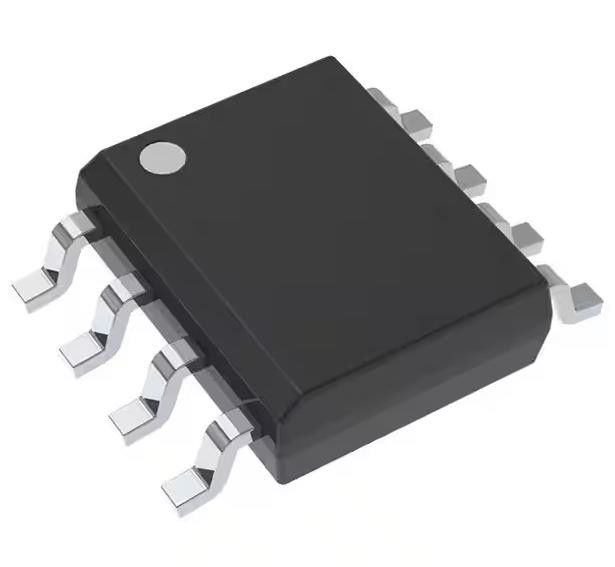

ISO7221BDR Aislador digital de propósito general 2500Vrms 2 canales 5Mbps 25kV/μs
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ISO7221BDR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de canales: | 2 | Tipo de canal: | Unidireccional |
|---|---|---|---|
| Voltaje - aislamiento: | 2500Vrms | Inmunidad transitoria del modo común (minuto): | 25kV/µs |
| Tasa de datos: | 5Mbps | TpLH/tpHL del retraso de propagación (máximo): | 70ns, 70ns |
| Distorsión de la anchura de pulso (máxima): | 3ns | Tiempo de subida / caída (tipo): | 1s, 1s |
Descripción de producto
ISO7221BDR Aislador digital de propósito general 2500Vrms 2 canales 5Mbps 25kV/μs
Especificaciones de Las condiciones de las condiciones de trabajo
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Los aislantes digitales | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tecnología | Acoplamiento por capacidad |
| El tipo | Objetivo general |
| El poder aislado | - No, no lo sé. |
| Número de canales | 2 |
| Tipo de canal | Unidireccional |
| Voltado - aislamiento | 2500 Vrms |
| Imunidad transitoria en modo común (min) | 25 kV/μs |
| Tasa de datos | 5 Mbps |
| Retraso de propagación tpLH / tpHL (máximo) | 70n, 70n |
| Distorsión del ancho de pulso (máximo) | 3n |
| Tiempo de subida / caída (tipo) | 1s, 1s |
| Voltagem - Suministro | 3 V ~ 5,5 V |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 8 SOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivos del proveedor | 8-SOIC |
| Número del producto de base | Las condiciones de las condiciones de trabajo |
Especificaciones de Las condiciones de las condiciones de trabajo
• Opciones de velocidad de señalización de 1, 5, 25 y 150 Mbps
¢ Baja inclinación de salida de canal a canal; 1 ns Max.
¢ Baja distorsión del ancho de pulso (PWD); 1 ns Max
Contenido bajo de jitter; 1 ns Tipo a 150 Mbps
• 50 kV/μs Inmunidad transitoria típica
• Funciona con 2,8 V (grado C),3.3 V o 5 V
• Protección ESD de 4 kV
• Alta inmunidad electromagnética
• Rango de funcionamiento de 40°C a +125°C
• Vida útil típica de 28 años a voltaje nominal (ver Vida útil de alta tensión de la familia ISO72x de aisladores digitales y condensadores de aislamiento)
• Certificaciones relacionadas con la seguridad
️ Aislamiento básico VDE con 4000-VPK VIOTM, 560 VPK VIORM según la norma DIN VDE V 0884-11:2017-01 y la norma DIN EN 61010-1 (VDE 0411-1)
¥ 2500 VRMS aislamiento por UL 1577
¢ CSA aprobado para las normas IEC 60950-1 y IEC 62368-1
Las aplicaciones de Las condiciones de las condiciones de trabajo
• Autobús de campo industrial
¢ Modbus
¢ ProfibusTM
Buses de datos de DeviceNetTM
• Interfaz periférica de ordenador
• Interfaz de control por servo
• Adquisición de datos
Medio ambiente yClasificaciones de exportación de Las condiciones de las condiciones de trabajo
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
