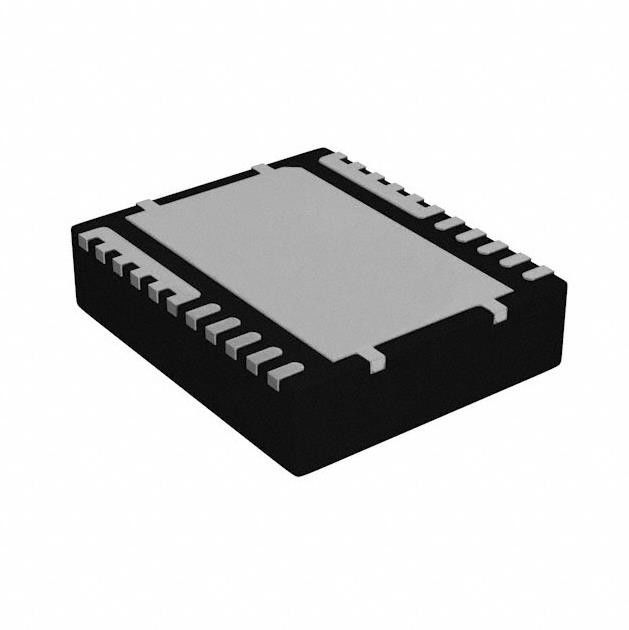

MEDIO CONDUCTOR IC 60A 12LSON del PUENTE de CSD95372BQ5M
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CSD95372BQ5M |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Interfaz: | PWM | Actual - salida/canal: | 60A |
|---|---|---|---|
| Actual - salida máxima: | 90A | Voltaje - fuente: | 4.5V ~ 5.5V |
| Voltaje - carga: | 4.5V ~ 16V | Temperatura de funcionamiento: | -55°C ~ 150°C (TJ) |
| Tipo de la carga: | Inductivo | Poder de la tecnología: | MOSFET |
| Resaltar: | CSD95372BQ5M,MEDIO CONDUCTOR IC del PUENTE 60A,MEDIO CONDUCTOR DEL PUENTE 12LSON |
||
Descripción de producto
MEDIO CONDUCTOR 60A 12LSON del PUENTE de CSD95372BQ5M Temperature Sensor Chip IC
Medio MOSFET 12-LSON-CLIP (5x6) de Synchronous Buck Converters Power del conductor del puente
Especificaciones de CSD95372BQ5M
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Conductores llenos del semipuente | |
| Mfr | Texas Instruments |
| Serie | NexFET™ |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Configuración de salida | Medio puente |
| Usos | Buck Converters síncrono |
| Interfaz | PWM |
| Tipo de la carga | Inductivo |
| Tecnología | MOSFET del poder |
| Rds en (tipo) | - |
| Actual - salida/canal | 60A |
| Actual - salida máxima | 90A |
| Voltaje - fuente | 4.5V ~ 5.5V |
| Voltaje - carga | 4.5V ~ 16V |
| Temperatura de funcionamiento | -55°C ~ 150°C (TJ) |
| Características | Circuito del tirante, bandera de la situación |
| Protección de la falta | Actual limitando, sobre temperatura, Lanzamiento-por, el cortocircuito, UVLO |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 12-PowerLFDFN |
| Paquete del dispositivo del proveedor | 12-LSON-CLIP (5x6) |
| Número bajo del producto | CSD95372 |
Características de CSD95372BQ5M
• Capacidad actual continua de funcionamiento de 60 A
• 93,4% eficacia de sistema en 30 A
• Pérdida de la energía baja de 2,8 W en 30 A
• Operación de alta frecuencia (hasta 1,25 megaciclos)
• Modo de emulación del diodo con FCCM
• La temperatura compensó sentido actual bidireccional
• Salida análoga de la temperatura (600 milivoltio en 0°C)
• Supervisión de la falta
– Cortocircuito del Alto-lado, sobreintensidad de corriente, y protección de sobrecalentamiento
• 3,3 y señal de 5-V PWM compatible
• PWM de triple estado entró
• Diodo integrado del tirante
• Deadtime optimizado para el lanzamiento con la protección
• × de alta densidad del HIJO 5 huella de 6 milímetros
• Paquete ultrabajo de la inductancia
• Huella optimizada sistema del PWB
• RoHS obediente – galjanoplastia terminal sin plomo
• Halógeno libre
• 93,4% eficacia de sistema en 30 A
• Pérdida de la energía baja de 2,8 W en 30 A
• Operación de alta frecuencia (hasta 1,25 megaciclos)
• Modo de emulación del diodo con FCCM
• La temperatura compensó sentido actual bidireccional
• Salida análoga de la temperatura (600 milivoltio en 0°C)
• Supervisión de la falta
– Cortocircuito del Alto-lado, sobreintensidad de corriente, y protección de sobrecalentamiento
• 3,3 y señal de 5-V PWM compatible
• PWM de triple estado entró
• Diodo integrado del tirante
• Deadtime optimizado para el lanzamiento con la protección
• × de alta densidad del HIJO 5 huella de 6 milímetros
• Paquete ultrabajo de la inductancia
• Huella optimizada sistema del PWB
• RoHS obediente – galjanoplastia terminal sin plomo
• Halógeno libre
Usos de TCSD95372BQ5M
• Buck Converters síncrono polifásico
– Usos de alta frecuencia
– De gran intensidad, usos del ciclo del Bajo-deber
• Convertidores del POLÍTICO DC-DC
• Memoria y tarjetas gráficas
• Mesa y servidor VR11.x/convertidores síncronos del V-corazón y de la memoria de VR12.x
Clasificaciones ambientales y de la exportación de CSD95372BQ5M
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
