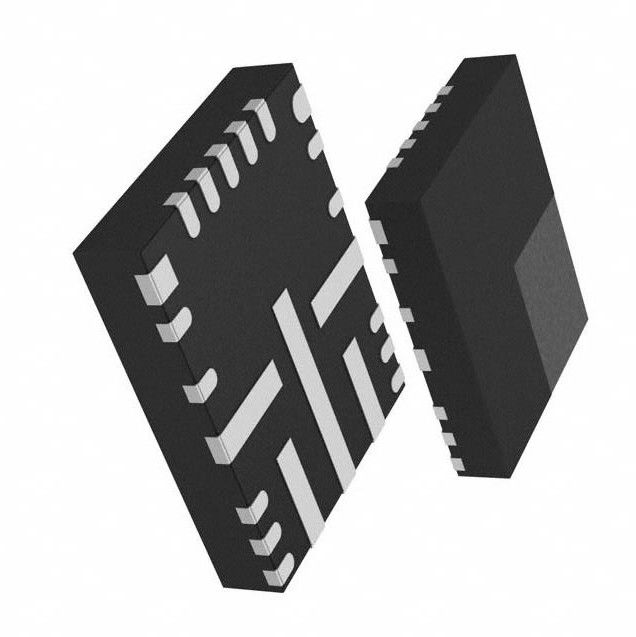

3.3V 1 salida 2.5A Buck Switching Regulator IC LM53625MQRNLRQ
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LM53625MQRNLRQ |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | LM53625MQRNLRQ | Voltaje - entrado (minuto): | 3.9V |
|---|---|---|---|
| Voltaje - entrado (máximo): | 36V | Voltaje - salida (máxima): | 3.3V |
| Temperatura de funcionamiento: | -40°C ~ 125°C (TJ) | Actual - salida: | 2.5A |
| Frecuencia - transferencia: | 2.1MHz | ||
| Alta luz: | 2.5A Buck Switching Regulator IC,3.3V Buck Switching Regulator IC,LM53625MQRNLRQ |
||
Descripción de producto
Salida 2.5A 22-VFQFN de IC 3.3V 1 del microprocesador del circuito integrado de LM53625MQRNLRQ
Salida ajustable 3.3V 1 2.5A del positivo de Buck Switching Regulator IC 22-VFQFN
Características de LM53625MQRNLRQ
Automotriz AEC-Q100 calificado:
– Grado 1 de la temperatura del dispositivo: – 40°C a +125°C
gama de temperaturas ambiente de funcionamiento
– Nivel 2 de la clasificación de HBM del dispositivo
– Nivel C6 de la clasificación del dispositivo CDM
• – 40°C a la gama de temperaturas de empalme de +150°C
• urrent quieto 15-µA en ninguna carga (típica) con
salida 3.3-V
• 5,0 paquete del milímetro VQFN del × 4,0 del milímetro con o sin
lados mojables y 0,6 milímetros de espaciamiento de VIN
• Ruido bajo de la EMI y del interruptor
• Opción del espectro de extensión
• Sincronización externa de la frecuencia
• Salida del RESET con el lanzamiento del filtro interno y de 3 ms
contador de tiempo
• modo forzado Pin-a elección de PWM
• Remuneración incorporada, comienzo suave, límite actual,
cierre termal, y UVLO
• marginado 0.6-V en 3,5 A en 105°C TA
• tolerancia del voltaje de salida del ±1% (– 40°C a 125°C TJ
)
• Disponible con 5-V fijo, 3.3-V o salida ajustable
Especificaciones de LM53625MQRNLRQ
|
Producto
|
LM53625MQRNLRQ
|
|
Función
|
Descender
|
|
Configuración de salida
|
Positivo
|
|
Topología
|
Dólar
|
| Paquete | Cinta y carrete (TR) |
|
Tipo de la salida
|
Ajustable
|
|
Número de salidas
|
1
|
|
Voltaje - entrado (minuto)
|
3.9V
|
|
Voltaje - entrado (máximo)
|
36V
|
|
Voltaje - salida (minuto/fijado)
|
3.3V
|
|
Voltaje - salida (máxima)
|
6V
|
|
Actual - salida
|
2A
|
|
Frecuencia - transferencia
|
2.1MHz
|
|
Rectificador síncrono
|
Sí
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-PowerTSSOP (0,173", anchura de 4.40m m)
|
|
Paquete del dispositivo del proveedor
|
16-HTSSOP
|
|
Número bajo del producto
|
LM53602
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
con el avck-
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
USOS de LM53625MQRNLRQ
• Unidad principal
• Racimo de la instrumentación
• Usos con pilas
