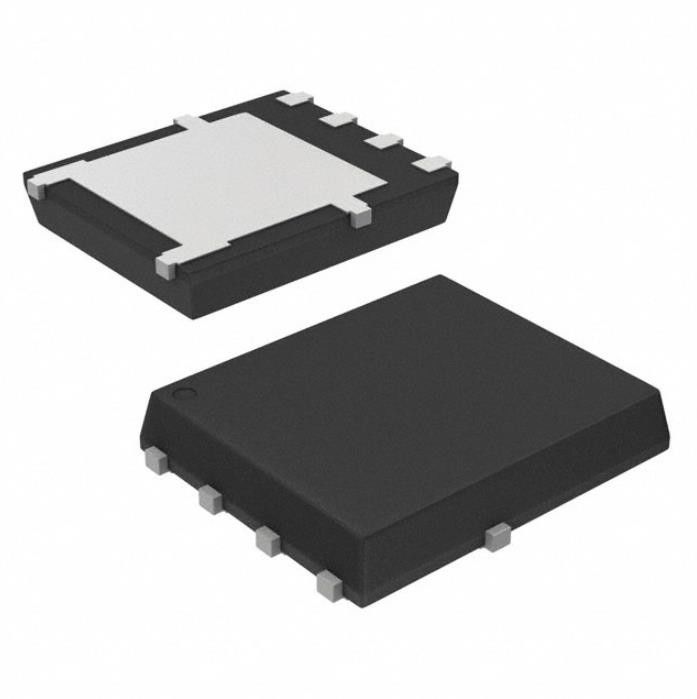

NVMFWS015N10MCLT1G PTNG 100V LL NCH SO-8FL MOJABLE
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | NVMFWS015N10MCLT1G |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo del FET: | Canal N |
|---|---|---|---|
| Tecnología: | MOSFET (óxido de metal) | Drene al voltaje de la fuente (Vdss): | 100 V |
| Actual - dren continuo (identificación) @ 25°C: | 10.5A (TA), 54A (Tc) | Voltaje de la impulsión (Max Rds On, Min Rds On): | 4.5V, 10V |
| Rds en (máximo) @ la identificación, Vgs: | 12.2mOhm @ 14A, 10V | Identificación de Vgs (th) (máximo) @: | 3V @ 77µA |
| Resaltar: | NVMFWS015N10MCLT1G,PTNG 100V LL NCH,100V LL NCH SO-8FL |
||
Descripción de producto
Condensador de microprocesador de tantalio NVMFWS015N10MCLT1G Ptng 100v Ll Nch So-8fl humectable
Canal N 100 V 10,5 A (Ta), 54 A (Tc) 3 W (Ta), 79 W (Tc) Montaje en superficie 5-DFN (5x6) (8-SOFL)
Especificaciones deNVMFWS015N10MCLT1G
| TIPO | DESCRIPCIÓN |
| Categoría | transistores |
| FET, MOSFET | |
| Fabricante | onsemi |
| Serie | Automoción, AEC-Q101 |
| Estado del producto | Activo |
| Tipo FET | Canal N |
| Tecnología | MOSFET (óxido de metal) |
| Voltaje de drenaje a fuente (Vdss) | 100 V |
| Corriente - Drenaje continuo (Id) @ 25°C | 10,5 A (Ta), 54 A (Tc) |
| Voltaje de accionamiento (Max Rds On, Min Rds On) | 4,5 V, 10 V |
| Rds On (Máx.) @ Id, Vgs | 12,2 mOhm @ 14A, 10V |
| Vgs(th) (Máx.) @ Id. | 3V @ 77µA |
| Carga de puerta (Qg) (Máx.) @ Vgs | 19 nC a 10 V |
| Vgs (Máx.) | ±20V |
| Capacitancia de entrada (Ciss) (Máx.) @ Vds | 1338 pF a 50 V |
| Función FET | - |
| Disipación de energía (máx.) | 3W (Ta), 79W (Tc) |
| Temperatura de funcionamiento | -55°C ~ 175°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete de dispositivo del proveedor | 5-DFN (5x6) (8-SOFL) |
| Paquete / Caja | 8-PowerTDFN, 5 conductores |
Caracteristicas deNVMFWS015N10MCLT1G
• Tamaño pequeño (5x6 mm) para un diseño compacto
• Bajo RDS (encendido) para minimizar las pérdidas de conducción
• Bajo QG y capacitancia para minimizar las pérdidas del conductor
• NVMFWS015N10MCL: opción de flanco humectable para inspección óptica mejorada
Aplicaciones deNVMFWS015N10MCLT1G
1. Todo el entorno de la aplicación afecta los valores de resistencia térmica que se muestran
y no son constantes y solo son válidas para las condiciones particulares señaladas.
2. Montado en superficie en placa FR4 usando un 650 mm2, 2 oz.Almohadilla de cobre.
3. La corriente máxima para pulsos de hasta 1 segundo es mayor, pero depende de la duración del pulso y el ciclo de trabajo.
Clasificaciones ambientales y de exportación deNVMFWS015N10MCLT1G
| ATRIBUTO | DESCRIPCIÓN |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
