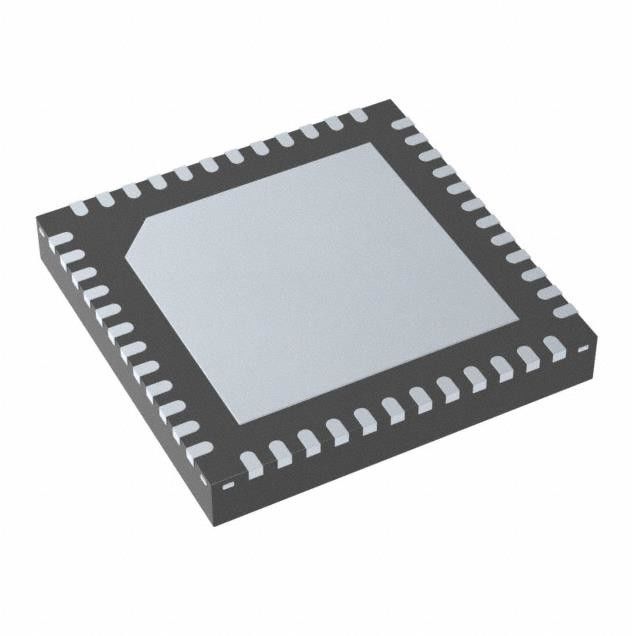

Sincronizador del reloj de LMK05318RGZR y limpiador IC 800MHz 2 48-VFQFN de la inquietud
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LMK05318RGZR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3work |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de circuitos: | 2 | Ratio - entrado: Salida: | 2:8 |
|---|---|---|---|
| Temperatura de funcionamiento: | -40°C ~ 85°C | Frecuencia - máxima: | 800MHz |
| Voltaje - fuente: | 1.71V ~ 1.89V, 3.135V ~ 3.465V | Paquete/caso: | 22-VFQFN |
| Paquete del dispositivo del proveedor: | 48-VQFN (7x7) | Montaje del tipo: | Soporte superficial |
| Resaltar: | LMK05318RGZR,Limpiador IC de la inquietud del sincronizador del reloj,800MHz LMK05318RGZR |
||
Descripción de producto
Reloj ultrabajo del sincronizador de la red de la inquietud de LMK05318RGZR con ámbitos de dos frecuencias
Sincronizador del reloj de LMK05318RGZR y limpiador IC 800MHz 2 48-VFQFN de la inquietud
Características de LMK05318RGZR
Un lazo sincronizado en fase de Digitaces (DPLL) con:
– Transferencia Hitless: transeúnte de la fase de ±50-ps
– Ancho de banda programable del lazo con Fastlock
– Sincronización Estándar-obediente y
Mantenimiento usando un TCXO/OCXO barato
• Dos lazos sincronizados en fase análogos (APLLs) con
Funcionamiento Industria-principal de la inquietud:
– inquietud de 50 fs RMS en 312,5 megaciclos (APLL1)
– inquietud de 125 fs RMS en 155,52 megaciclos (APLL2)
• Dos entradas de reloj de referencia
– Selección entrada Prioridad-basada
– Mantenimiento de Digitaces en la pérdida de referencia
• Ocho salidas de reloj con los conductores programables
– Hasta seis diversas frecuencias de la salida
– AC-LVDS, AC-CML, AC-LVPECL, HCSL, y
1.8-V LVCMOS hizo salir formatos
• EEPROM/ROM para los relojes de encargo en ciclo inicial
• Opciones de configuración flexible
– 1 herzios (1 PPS) a 800 megaciclos en entrada y salida
– XO/TCXO/OCXO entró: 10 a 100 megaciclos
– Modo de DCO: < 0="">
Dirección del reloj (esclavo de IEEE 1588 PTP)
– Supervisión y situación avanzadas del reloj
– Yo
interfaz de 2C o de SPI
• PSNR: – dBc 83 (ruido 50-mVpp en la fuente 3.3-V)
• fuente 3.3-V con las salidas 1.8-V, 2.5-V, o 3.3-V
• Gama de temperaturas industrial: – 40°C a +85°C
Cualidades de producto de LMK05318RGZR
| Tipo | Descripción |
|---|---|
| Pakage | cinta y carrete |
|
Situación del producto
|
Activo
|
|
Tipo
|
Sincronizador del reloj y limpiador de la inquietud
|
|
PLL
|
Sí con puente
|
|
Entrada
|
Reloj, LVCMOS
|
|
Salida
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
Número de circuitos
|
2
|
|
Ratio - entrado: Salida
|
2:8
|
|
Diferenciado - entrado: Salida
|
Sí/sí
|
|
Frecuencia - máxima
|
800MHz
|
|
Divisor/multiplicador
|
Sí/sí
|
|
Voltaje - fuente
|
1.71V ~ 1.89V, 3.135V ~ 3.465V
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
48-VFQFN expuso el cojín
|
|
Paquete del dispositivo del proveedor
|
48-VQFN (7x7)
|
|
Número bajo del producto
|
LMK05318
|
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Descripción de LMK05318RGZR
El LMK05318 es un dispositivo de alto rendimiento del reloj del sincronizador de la red que proporciona la limpieza de la inquietud, la generación de reloj, la supervisión avanzada del reloj, y el funcionamiento que cambia hitless superior para cumplir los requisitos que miden el tiempo rigurosos de la infraestructura de comunicaciones y de los usos industriales. El rechazo ultrabajo de la inquietud y del ruido de la fuente del poder más elevado (PSNR) del dispositivo puede reducir las tasas de error mordidas (AZUFAIFAS) en vínculos seriales de alta velocidad.
