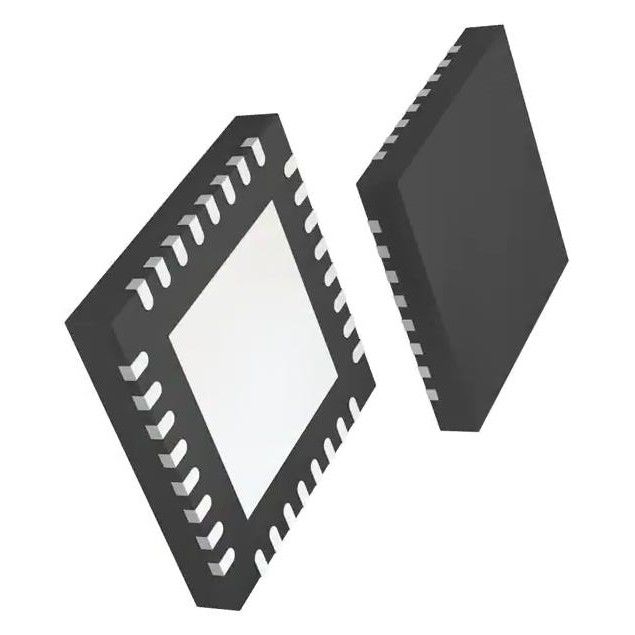

LMH1208RTVR 32-WQFN Controlador de video IC Serial AES10 DVB-ASI SMPTE
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | TI |
| Certificación: | Original |
| Número de modelo: | LMH1208RTVR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | LMH1208RTVR | Estándares: | AES10, DVB-ASI, SMPTE |
|---|---|---|---|
| Voltaje - fuente: | 2.375V ~ 2.625V | Sola fuente: | 2.5-V |
| Montaje del tipo: | Soporte superficial | Consumo de energía: | 25 mW (típicos) |
| Temperatura de funcionamiento: | −40°C a 85°C | ||
| Resaltar: | LMH1208RTVR,IC de controlador de video 32-WQFN,AES10 DVB-ASI SMPTE |
||
Descripción de producto
LMH1208RTVR Controlador de video IC Serial AES10 DVB-ASI SMPTE 32-WQFN
Controlador de video IC Serial AES10, DVB-ASI, SMPTE 32-WQFN (5x5) Paquete
El dispositivo LMH1208 es un controlador de cable de salida dual de bajo consumo UHD-SDI de 12G.Admite velocidades de video SMPTE de hasta 11,88 Gbps, lo que permite video UHD para aplicaciones 4K/8K.La salida del controlador de 100 Ω ecualizada adicional en el lado del host se puede usar con fines de monitoreo o distribución de señales.
Especificaciones de LMH1208RTVR
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos Integrados (CI)
Lineal
Procesamiento de video
|
|
Fabricante
|
Instrumentos Texas
|
|
Serie
|
-
|
| Paquete | cinta y carrete |
|
Estado del producto
|
Activo
|
|
Función
|
Conductor
|
|
Aplicaciones
|
Vídeo profesional
|
|
Estándares
|
AES10, DVB-ASI, SMPTE
|
|
Interfaz de control
|
De serie
|
|
Suministro de voltaje
|
2.375V ~ 2.625V
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
Almohadilla expuesta 32-WFQFN
|
|
Paquete de dispositivo del proveedor
|
32-WQFN (5x5)
|
|
Número de producto base
|
LMH1208
|
Características de LMH1208RTVR
• Compatible con ST-2082-1 (12G), ST-2081-1 (6G), ST424 (3G), ST-292 (HD) y ST-259 (SD)
• Compatible con DVB-ASI y AES10 (MADI)
• Controladores de cable de salida diferencial doble
• Terminación en chip de 75 Ω y red de compensación de pérdida de retorno
• Salida de bucle invertido de 100 Ω ecualizada en el lado del host
• Control de velocidad de respuesta programable en salidas de 75 Ω
• Preénfasis programable y amplitud de salida en salidas de 75 Ω
• Desacentuación programable y amplitud de salida en salida de 100 Ω
• Inversión de polaridad en salidas de 75 Ω y 100 Ω
• Ahorro de energía automático en ausencia de señal de entrada
– Consumo de energía: 25 mW (típico)
• Control de apagado a través del pin ENABLE
• Suministro único de 2,5 V
– Consumo de energía: 200 mW (típico)
• Programable a través de pines, SPI o interfaz SMBus
• Rango de temperatura de funcionamiento de –40 °C a +85 °C
• Paquete WQFN de 32 pines y 5 mm × 5 mm
rango (−10 ̊
Clasificaciones ambientales y de exportación
con avck-
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APLICACIONES de LMH1208RTVR
• Interfaz digital en serie compatible con SMPTE
• Vídeo UHDTV/4K/8K/HDTV/SDTV
• Puerta de enlace de medios IP
• Procesamiento y edición de video digital
