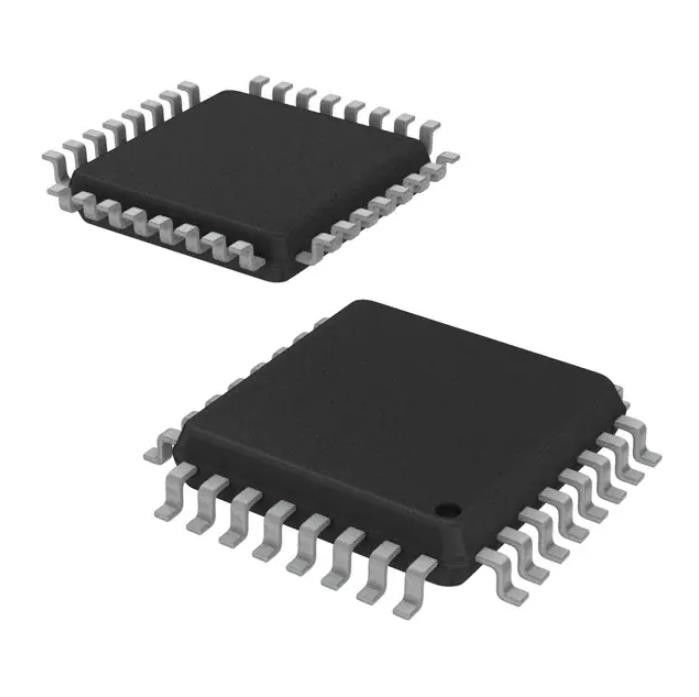

S9S08RN32W1MLCR Microcontrolador IC MCU 8BIT 32KB FLASH 32LQFP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | S9S08RN32W1MLCR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Serie: | S08 | paquete: | Cinta y carrete (TR) |
|---|---|---|---|
| Situación del producto: | Activo | Digi-Key programable: | No verificado |
| Procesador de la base: | S08 | Tamaño de base: | de 8 bits |
| Velocidad: | 20MHz | Conectividad: | ² C, LINbus, SPI, UART/USART de I |
| Alta luz: | S9S08RN32W1MLCR,microcontrolador IC MCU 8BIT,IC MCU 8BIT 32KB |
||
Descripción de producto
S9S08RN32W1MLCR Resistencias de detección de corriente Ic Mcu 8bit 32kb Flash 32lqfp
S08 S08 Microcontrolador IC 8 bits 20MHz 32KB (32K x 8) FLASH 32-LQFP (7x7)
Especificaciones deS9S08RN32W1MLCR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | NXP EE. UU. Inc. |
| Serie | S08 |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Activo |
| Programable Digi-Key | No verificado |
| Procesador central | S08 |
| Tamaño del núcleo | 8 bits |
| Velocidad | 20 MHz |
| Conectividad | I²C, LINbus, SPI, UART/USART |
| Periféricos | LVD, POR, PWM, WDT |
| Número de E/S | 26 |
| Tamaño de la memoria del programa | 32KB (32K x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | 256x8 |
| Tamaño de RAM | 4Kx8 |
| Voltaje - Suministro (Vcc/Vdd) | 2,7 V ~ 5,5 V |
| Convertidores de datos | A/D 16x12b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 32-LQFP |
| Paquete de dispositivo del proveedor | 32-LQFP (7x7) |
| Número de producto base | T9S08 |
Caracteristicas deS9S08RN32W1MLCR
• Unidad de procesador central (CPU) S08 de 8 bits
– Bus de hasta 20 MHz a 2,7 V a 5,5 V en un rango de temperatura de -40 °C a 125 °C
– Admite hasta 40 fuentes de interrupción/reinicio
– Admite interrupciones anidadas de hasta cuatro niveles
– Memoria en chip
– Lectura/programación/borrado flash de hasta 60 KB con voltaje y temperatura de funcionamiento completos
– Hasta 256 bytes EEPROM con ECC;sector de borrado de 2 bytes;EEPROM programe y borre mientras ejecuta código desde flash
– Hasta 4096 bytes de memoria de acceso aleatorio (RAM)
– Protección de acceso a Flash y RAM
• Modos de ahorro de energía
– Un modo de parada de baja potencia;modo de espera de potencia reducida
– El registro de habilitación del reloj periférico puede deshabilitar los relojes de los módulos no utilizados, lo que reduce las corrientes;permite que los relojes
permanecer habilitado para periféricos específicos en modo stop3
• Relojes
– Oscilador (XOSC) - oscilador Pierce controlado por bucle;resonador de cristal o cerámica
– Fuente de reloj interna (ICS) - que contiene un bucle de bloqueo de frecuencia (FLL) controlado por un reloj interno o externo
referencia;ajuste de precisión de la referencia interna que permite una desviación del 1 % en el rango de temperatura de 0 °C a 70 °C y de -40 °C a 85 °C, una desviación del 1,5 % en el rango de temperatura de -40 °C a 105 °C y una desviación del 2 % en un rango de temperatura de -40 °C a 125 °C;hasta 20 MHz
• Proteccion del sistema
– Watchdog con fuente de reloj independiente
– Detección de baja tensión con reinicio o interrupción;puntos de viaje seleccionables
– Detección de código de operación ilegal con reinicio
– Detección de dirección ilegal con reinicio
Aplicaciones deS9S08RN32W1MLCR
Los números de pieza del chip tienen campos que identifican la pieza específica.Puede utilizar los valores de estos campos para determinar la pieza específica que ha recibido.
Clasificaciones ambientales y de exportación deS9S08RN32W1MLCR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
