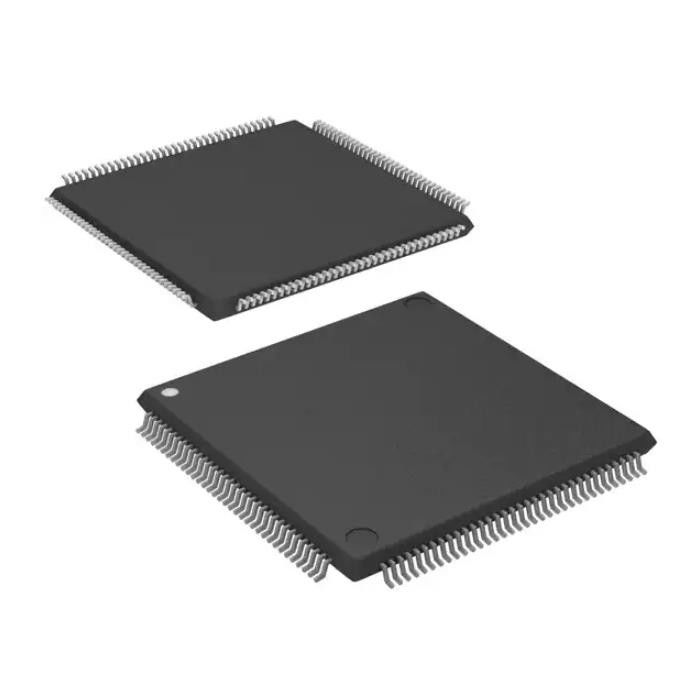

• LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 Circuitos integrados de E/S
LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 Circuitos integrados de E/S

LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 Circuitos integrados de E/S

Datos del producto:

Lugar de origen: original
Nombre de la marca: original
Certificación: original
Número de modelo: LCMXO2-7000HC-4TG144C

Pago y Envío Términos:

Cantidad de orden mínima: 1
Precio: negotiation
Detalles de empaquetado: Caja del cartón
Tiempo de entrega: días 1-3working
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100.000
Mejor precio Contacto

Información detallada

Paquete: Bandeja Situación del producto: Activo
Digi-Key programable: No verificado Número de laboratorios/CLBs: 858
Número de elementos de lógica/de células: 6864 RAM Bits total: 245760
Número de entrada-salida: 114 Voltaje - fuente: 2.375V ~ 3.465V
Alta luz:

LCMXO2-7000HC-4TG144C

,

144TQFP FPGA IC

,

144TQFP FPGA Circuitos integrados

Descripción de producto

LCMXO2-7000HC-4TG144C Relés de uso general Ic Fpga 114 I/O 144tqfp


Matriz de puerta programable de campo MachXO2 (FPGA) IC 114 245760 6864 144-LQFP



Especificaciones deLCMXO2-7000HC-4TG144C



TIPO DESCRIPCIÓN
Categoría Circuitos Integrados (CI)
Incorporado
FPGA (matriz de puertas programables en campo)
Fabricante Corporación de semiconductores de celosía
Serie MachXO2
Paquete Bandeja
Estado del producto Activo
Programable Digi-Key No verificado
Número de LAB/CLB 858
Número de elementos lógicos/celdas 6864
Bits de RAM totales 245760
Número de E/S 114
Suministro de voltaje 2,375 V ~ 3,465 V
Tipo de montaje Montaje superficial
Temperatura de funcionamiento 0°C ~ 85°C (TJ)
Paquete / Caja 144-LQFP
Paquete de dispositivo del proveedor 144-TQFP (20x20)
Número de producto base LCMXO2-7000



Caracteristicas deLCMXO2-7000HC-4TG144C



Arquitectura lógica flexible

• Seis dispositivos con 256 a 6864 LUT4 y 18 a 334 E/S

Dispositivos de energía ultrabaja

• Proceso avanzado de bajo consumo de 65 nm

• Energía de reserva tan baja como 22 µW

• E/S diferenciales de oscilación baja programables

• Modo de espera y otras opciones de ahorro de energía

Memoria integrada y distribuida

• Hasta 240 kbits sysMEM™ Embedded BlockRAM

• Hasta 54 kbits de RAM distribuida

• Lógica de control FIFO dedicada

Memoria flash de usuario en chip

• Hasta 256 kbits de memoria flash de usuario

• 100.000 ciclos de escritura

• Accesible a través de las interfaces WISHBONE, SPI, I2C y JTAG

• Se puede utilizar como PROM de procesador de software o como memoria Flash

E/S síncrona de fuente prediseñada

• Registros DDR en celdas de E/S

• Lógica de engranajes dedicada

• Engranaje 7:1 para E/S de pantalla

• DDR, DDRX2, DDRX4 genéricos

• Memoria dedicada DDR/DDR2/LPDDR compatible con DQS

Búfer de E/S flexible y de alto rendimiento

• El búfer sysIO™ programable admite una amplia gama de interfaces:

– LVCMOS 3.3/2.5/1.8/1.5/1.2

– LVTTL

– PCI

– LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL

– SSTL 25/18

– HTL 18

– Entradas de disparador Schmitt, histéresis de hasta 0,5 V

• Las E/S admiten hot socketing

• Terminación diferencial en chip

• Modo pull-up o pull-down programable

Reloj flexible en chip

• Ocho relojes primarios

• Hasta dos relojes de borde para interfaces de E/S de alta velocidad (solo en los lados superior e inferior)

• Hasta dos PLL analógicos por dispositivo con síntesis de frecuencia fraccional-n

– Amplio rango de frecuencia de entrada (7 MHz a 400 MHz)

No volátil, infinitamente reconfigurable

• Encendido instantáneo: se enciende en microsegundos

• Solución segura de un solo chip

• Programable a través de JTAG, SPI o I2C

• Admite la programación en segundo plano de la memoria no volátil

• Arranque dual opcional con memoria SPI externa

Reconfiguración TransFR™

• Actualización de la lógica en el campo mientras el sistema funciona

Soporte de nivel de sistema mejorado

• Funciones reforzadas en chip: SPI, I2C, temporizador/contador

• Oscilador en chip con una precisión del 5,5 %

• TraceID único para el seguimiento del sistema

• Modo programable una sola vez (OTP)

• Fuente de alimentación única con rango operativo extendido

• Exploración de límites estándar IEEE 1149.1

• Programación en el sistema compatible con IEEE 1532

Amplia gama de opciones de paquetes

• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA,Opciones de paquete fpBGA, QFN

• Opciones de paquetes de tamaño reducido

– Tan pequeño como 2,5 mm x 2,5 mm

• Admite migración de densidad

• Envasado avanzado libre de halógenos



Descripción general de la arquitecturadeLCMXO2-7000HC-4TG144C

La arquitectura de la familia MachXO2 contiene una matriz de bloques lógicos rodeados de E/S programables (PIO).Los dispositivos de mayor densidad lógica de esta familia tienen sysCLOCK™ PLL y bloques de sysMEM Embedded Block RAM (EBR).La Figura 2-1 y la Figura 2-2 muestran los diagramas de bloques de los distintos miembros de la familia.


Clasificaciones ambientales y de exportación deLCMXO2-7000HC-4TG144C



ATRIBUTO DESCRIPCIÓN
Estado RoHS Cumple con ROHS3
Nivel de sensibilidad a la humedad (MSL) 3 (168 horas)
REACH Estado REACH no afectado
ECCN EAR99
HTSUS 8542.39.0001
