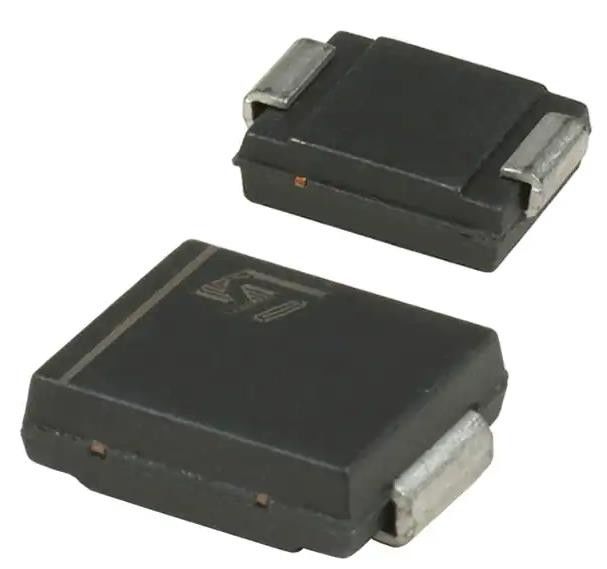

SM15T22AY 39.3V Clamp 254A (8/20μs) Ipp Tvs Diodo de superficie de montaje SMC
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| El tipo: | Zener | Canales unidireccionales: | 1 |
|---|---|---|---|
| Voltaje: separación inversa (típico): | 18.8V | Voltaje - Desglose (Min): | 20.9V |
| Voltaje - fijación (máxima) @ del Ipp con abrazadera: | 39.3V | Corriente - Pulso pico (10/1000µs): | 254A (8/20μs) |
| Potencia - Pulso pico: | Con una potencia máxima de 1500 W (1,5 kW) | Protección de línea eléctrica: | - No, no lo sé. |
| Aplicaciones: | Automóvil | Temperatura de funcionamiento: | -40°C ~ 150°C (TJ) |
Descripción de producto
SM15T22AY 39.3V Clamp 254A (8/20μs) Ipp Tvs Diodo de superficie de montaje SMC
Especificaciones deSe aplicará el procedimiento siguiente:
| Tipo de producto | Descripción |
| Categoría | Protección del circuito |
| Las partidas de los aparatos de control de tensión de transición (TVS, por sus siglas en inglés) | |
| Diodos de TVS | |
| El Sr. | STMicroelectrónica |
| Serie | Se trata de una serie de productos que se utilizan para la fabricación de productos de la industria automotriz, AEC-Q101, SM15TY, TRANSILTM |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| El tipo | - ¿ Qué? |
| Canales unidireccionales | 1 |
| Válvula de tensión - Parada inversa (tipo) | 18.8V |
| Voltado - Descomposición (min) | 20.9V |
| Válvula de tensión de sujeción (máximo) | 39.3V |
| Corriente - Pulso máximo (10/1000μs) | 254A (8/20μs) |
| Potencia - Pulsado máximo | Con una potencia máxima de 1500 W (1,5 kW) |
| Protección de la línea eléctrica | - No, no lo sé. |
| Aplicaciones | Automóvil |
| Capacidad @ frecuencia | - |
| Temperatura de funcionamiento | -40 °C ~ 150 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | DO-214AB, SMC |
| Paquete de dispositivos del proveedor | El SMC |
| Número del producto de base | Se trata de una serie de medidas de seguridad. |
Características delSe aplicará el procedimiento siguiente:
• Calificado AEC-Q101
• Potencia máxima de los pulsos: 1500 W (10/1000 μs) y 10 kW (8/20 μs)
• Rango de tensión de parada de 5,8 V a 70 V
• Tipos unidireccionales y bidireccionales
• Corriente de baja fuga: 0,2 μA a 25 °C y 1 μA a 85 °C
• Tj máximo de funcionamiento: 150 °C
• Alta capacidad de potencia a Tj max.: hasta 1250 W (10/1000 μs)
• Finalización del plomo: chapa de estaño mate
Las aplicaciones deSe aplicará el procedimiento siguiente:
Las series SM15TY están diseñadas para proteger los circuitos automotrices sensibles contra las sobretensiones definidas en la norma ISO 7637-2 y contra las descargas electrostáticas de acuerdo con la norma ISO 10605.
Clasificaciones medioambientales y de exportación deSe aplicará el procedimiento siguiente:
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8541.10.0080 |
