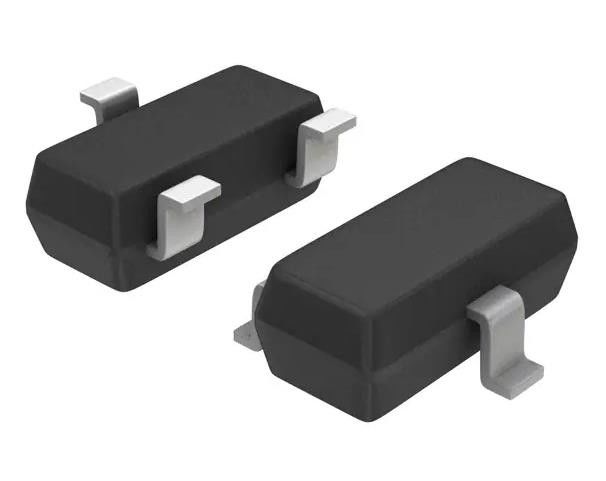

SZMMBZ27VCLT1G 38V Clamp 1A Ipp Tvs Diodo de superficie montado SOT-23-3 (TO-236)
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SZMMBZ27VCLT1G |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| El tipo: | Zener | Canales unidireccionales: | 2 |
|---|---|---|---|
| Voltaje: separación inversa (típico): | 22 V | Voltaje - Desglose (Min): | 25.65V |
| Voltaje - fijación (máxima) @ del Ipp con abrazadera: | 38V | Corriente - Pulso pico (10/1000µs): | 1a |
| Potencia - Pulso pico: | 40W | Aplicaciones: | Automóvil |
Descripción de producto
SZMMBZ27VCLT1G 38V Clamp 1A Ipp Tvs Diodo de superficie montado SOT-23-3 (TO-236)
Especificaciones deSZMMBZ27VCLT1G
| Tipo de producto | Descripción |
| Categoría | Protección del circuito |
| Las partidas de los aparatos de control de tensión de transición (TVS, por sus siglas en inglés) | |
| Diodos de TVS | |
| El Sr. | en semi |
| Serie | Se trata de un sistema de control de las emisiones de gases de escape. |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| El tipo | - ¿ Qué? |
| Canales unidireccionales | 2 |
| Válvula de tensión - Parada inversa (tipo) | 22 V |
| Voltado - Descomposición (min) | 25.65V |
| Válvula de tensión de sujeción (máximo) | Las demás: |
| Corriente - Pulso máximo (10/1000μs) | 1a |
| Potencia - Pulsado máximo | 40 W |
| Protección de la línea eléctrica | - No, no lo sé. |
| Aplicaciones | Automóvil |
| Capacidad @ frecuencia | - |
| Temperatura de funcionamiento | -55 °C ~ 150 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | TO-236-3, SC-59, SOT-23-3 y otros |
| Paquete de dispositivos del proveedor | Se trata de un sistema de control de las emisiones de gases de escape. |
| Número del producto de base | El SZMMBZ27 |
Características delSZMMBZ27VCLT1G
• El paquete SOT-23 permite dos configuraciones unidireccionales separadas o una configuración bidireccional única
• Rango de tensión de ruptura estándar de Zener − 15 V, 27 V, 39 V
• Potencia máxima − 40 W @ 1,0 ms (Bidireccional), por forma de onda de la Figura 5
• Clasificación de ESD de clase 3B (superior a 16 kV) por modelo del cuerpo humano
• Nivel de descarga de contacto de IEC61000-4-2 de nivel 4, ±30 kV
• Baja fuga < 100 nA
• Calificación de inflamabilidad: UL 94 V−O
• Prefijo SZ para aplicaciones automotrices y otras aplicaciones que requieren requisitos únicos de cambio de emplazamiento y control; AEC-Q101 calificado y capaz de PPAP
• Se trata de dispositivos libres de Pb
Las aplicaciones deSZMMBZ27VCLT1G
Estos diodos de silicio zener monolíticos dobles están diseñados para aplicaciones que requieren una capacidad de protección.máquinas de negociosEl diseño de su cátodo común de doble unión protege dos líneas separadas utilizando un solo paquete.Estos dispositivos son ideales para situaciones en las que el espacio de la tabla es de primera.
Clasificaciones medioambientales y de exportación deSZMMBZ27VCLT1G
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8541.10.0080 |
