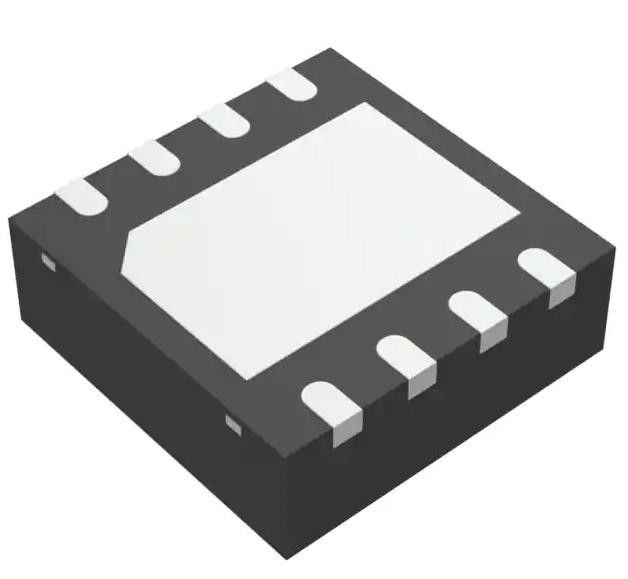

UCC27201ADRMR Conductor de puente de puertas IC no invertible 8-VSON (4x4)
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | UCC27201ADRMR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Configuración conducida: | Semipuente | Tipo de canal: | Independiente |
|---|---|---|---|
| Número de conductores: | 2 | Tipo de puerta: | MOSFET del canal N |
| Voltagem - Suministro: | 8V ~ 17V | Voltaje de la lógica - VIL, VIH: | 0.8V, 2.5V |
| Actual - salida máxima (fuente, fregadero): | 3A, 3A | Alto voltaje lateral - máximo (tirante): | 120 V |
Descripción de producto
UCC27201ADRMR Conductor de puente de puente IC no inversor 8-VSON (4x4)
Especificaciones de Los Estados miembros deberán establecer un marco para la aplicación de las disposiciones del presente Reglamento.
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Los conductores de puertas | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Configuración impulsada | Medio puente |
| Tipo de canal | - Independiente |
| Número de conductores | 2 |
| Tipo de puerta | MOSFET de canal N |
| Voltagem - Suministro | 8V ~ 17V |
| Voltado lógico - VIL, VIH | 0.8V y 2.5V |
| Corriente - Pico de salida (fuente, sumidero) | 3A, 3A |
| Tipo de entrada | No invertido |
| Válvulas de carga de las unidades de carga de las unidades de carga | Las demás: |
| Tiempo de subida / caída (tipo) | 8n, 7n |
| Temperatura de funcionamiento | -40 °C ~ 140 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | Pantallas expuestas a 8-VDFN |
| Paquete de dispositivos del proveedor | 8-VSON (4x4) |
| Número del producto de base | Las condiciones de los productos |
Características del Los Estados miembros deberán establecer un marco para la aplicación de las disposiciones del presente Reglamento.
* Activa dos MOSFET de canal N en configuración de lado alto y lado bajo
* Manejo de tensión negativa en HS (-18V)
* Tensión máxima de arranque 120 V
* Tensión máxima VDD 20 V
* En el chip 0.65-V VF, 0.6-Q RD Botstrap Diodo
* Más de 1 MHz de funcionamiento
* Tiempos de retraso de propagación de 20 días
* Corrientes de salida de sumidero 3-A, fuente 3-A
* 8-ns Aumento/7-ns Tiempo de caída con carga de 1000-pF
* 1-ns Retraso en la coincidencia
* Bloqueo de bajo voltaje para el conductor de lado alto y bajo
* Se ofrece en paquetes SOIC (D) de 8 pines, PowerPADTw SOIC-8 ((DDA), SON-8 ((DRM), SON-9 (DRC) y SON-10 ((DPR)
* Especificado desde -40°C hasta 140°C
Las aplicaciones de Los Estados miembros deberán establecer un marco para la aplicación de las disposiciones del presente Reglamento.
* Suministros de energía para los mercados de telecomunicaciones, de datos y de comercio
* Aplicaciones de medio puente y convertidores de puente completo
* Arquitectura aislada de autobuses
* Conversores de dos conmutadores hacia adelante
* Conversores de sujeción activa hacia adelante
* Conversores de alta tensión sincrónicos de buck
* Amplificadores de audio de clase D
Clasificaciones medioambientales y de exportación deLos Estados miembros deberán establecer un marco para la aplicación de las disposiciones del presente Reglamento.
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
