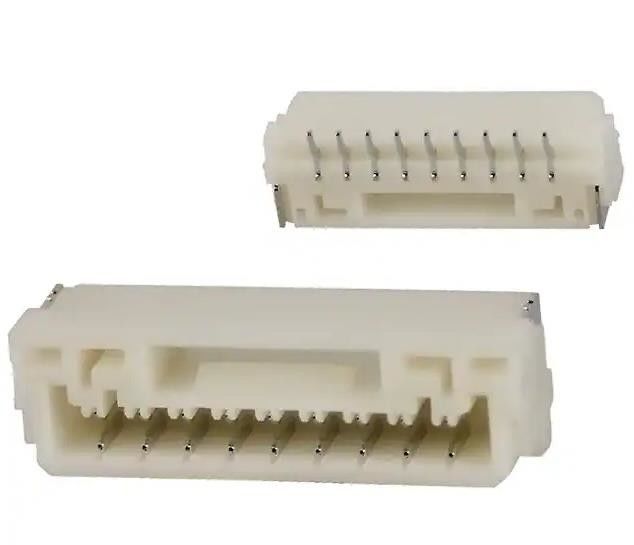

BM09B-GHS-TBT Conector de la cabeza de la superficie de montaje 9 posición 0.049 " (1.25 mm)
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | Se aplicarán las siguientes medidas: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| El cubrir: | Cubierto - pared 4 | Tipo de montaje: | Montura de la superficie |
|---|---|---|---|
| Terminación: | Saldado | Altura del aislamiento: | 0.159" (4,05 mm) |
| Forma del contacto: | Rectangular | Material de contacto: | Bronce de fósforo |
| Temperatura de funcionamiento: | -25°C ~ 85°C | Grado material de la inflamabilidad: | UL94 V-0 |
Descripción de producto
BM09B-GHS-TBT Conector de la cabeza de la superficie de montaje 9 posición 0.049 " (1.25 mm)
Especificaciones de Se aplicarán las siguientes medidas:
| Tipo de producto | Descripción |
| Categoría | Conectores y interconectores |
| Conectores rectangulares | |
| Cabezones, pines masculinos | |
| El Sr. | JST Sales América Inc. |
| Serie | GH |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tipo de conector | Encabezado |
| Tipo de contacto | Contacto con el sudario exterior |
| Piso - apareamiento | 0.049" (1.25mm) y también |
| Número de posiciones | 9 |
| Número de filas | 1 |
| Espaciamiento de filas - apareamiento | - |
| Número de puestos cargados | Todos los |
| El estilo | En el caso de los cables, el número de cables será el siguiente: |
| Envuelto en el sudario | Envuelto - 4 Pared |
| Tipo de montaje | Montura de la superficie |
| Terminado | Saldado |
| Tipo de sujeción | Rampa de bloqueo |
| Duración del contacto - apareamiento | - |
| Duración del contacto - Correos | - |
| Duración total del contacto | - |
| Altura del aislamiento | 0.159" (4,05 mm) |
| Forma del contacto | Rectangular |
| El contacto termina - el apareamiento | De hojalata |
| Contacto de acabado de espesor - apareamiento | - |
| Contacto final - Correos | De hojalata |
| Material de contacto | Fósforo Bronce |
| Material aislante | Polyamida (PA9T), Nylon 9T |
| Características | Seleccionar y colocar, retención de soldadura |
| Temperatura de funcionamiento | -25 °C ~ 85 °C |
| Protección contra la entrada | - |
| Clasificación de inflamabilidad del material | Se aplican las siguientes medidas: |
| Color de aislamiento | Es natural. |
| Clasificación de corriente (amperios) | 1a |
| Nivel de tensión | 50 V |
| Alturas de apilamiento | 7.3 mm |
| Contacto del espesor de acabado - Correos | - |
| Aplicaciones | - |
| Número del producto de base | Se trata de una prueba de la calidad de los productos. |
Características del Se aplicarán las siguientes medidas:
● Estructura de bloqueo segura
● Estructura de la cerradura de contacto
● Prevención de las deformaciones por contacto
● Sonidos claros de clic de compromiso
Las aplicaciones de Se aplicarán las siguientes medidas:
• Corriente nominal: 1,0 A CA/CC (AWG #26)
• Tensión nominal: 50 V CA/CC
• Rango de temperaturas: -25°C a +85°C (incluido el aumento de la temperatura en la aplicación de corriente eléctrica)
• Resistencia de contacto: valor inicial/ 30 mΩ máximo.
• Resistencia de aislamiento: 100 MΩ min.
• Voltagem de resistencia: 500 VAC/minuto
• Cables aplicables: Tamaño del conductor/ AWG # 30 a # 26 D.O. del aislamiento / 0,76 a 1,0 mm
Medio ambiente yClasificaciones de exportación de Se aplicarán las siguientes medidas:
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva RoHS |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| El número de personas | El EAR99 |
| HTSUS | 8536.69.4040 |
