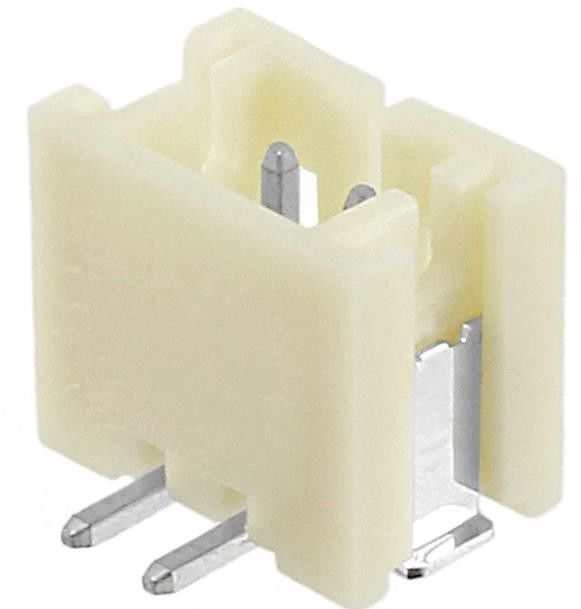

B2B-PH-SM4-TB ((LF) ((SN) Superficie del encabezado del conector Posición de montaje 2 0,079 " (2,00 mm)
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | B2B-PH-SM4-TB ((LF) ((SN)) |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Tipo de contacto: | Pin del varón | Número de posiciones: | 2 |
|---|---|---|---|
| Echada - acoplándose: | 0.079" (2.00 mm) | Número de filas: | 1 |
| Número de posiciones cargadas: | todo el mundo | El estilo: | Telegrafiar/alambre del tablero |
| El cubrir: | Cubierto - pared 4 | Tipo de sujeción: | Cerradura de la muesca |
| Alta luz: | B2B-PH-SM4-TB ((LF) ((SN)),2 posición Cabeza del conector |
||
Descripción de producto
B2B-PH-SM4-TB ((LF) ((SN) Superficie del encabezado del conector Posición de montaje 2 0,079 " (2,00 mm)
Especificaciones deB2B-PH-SM4-TB ((LF) ((SN))
| Tipo de producto | Descripción |
| Categoría | Conectores y interconectores |
| Conectores rectangulares | |
| Cabezones, pines masculinos | |
| El Sr. | JST Sales América Inc. |
| Serie | PH |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tipo de conector | Encabezado |
| Tipo de contacto | Pin masculino |
| Piso - apareamiento | 0.079" (2.00 mm) |
| Número de posiciones | 2 |
| Número de filas | 1 |
| Espaciamiento de filas - apareamiento | - |
| Número de puestos cargados | Todos los |
| El estilo | En el caso de los cables, el número de cables será el siguiente: |
| Envuelto en el sudario | Envuelto - 4 Pared |
| Tipo de montaje | Montura de la superficie |
| Terminado | Saldado |
| Tipo de sujeción | Bloqueo de desactivación |
| Duración del contacto - apareamiento | 0.130" (3,30 mm) |
| Duración del contacto - Correos | - |
| Duración total del contacto | - |
| Altura del aislamiento | 0.260" (6.60mm) |
| Forma del contacto | Cuadrado |
| El contacto termina - el apareamiento | De hojalata |
| Contacto de acabado de espesor - apareamiento | - |
| Contacto final - Correos | De hojalata |
| Material de contacto | Leguras de cobre |
| Material aislante | Polyamida (PA6T), nylon 6T |
| Características | Retención de la soldadura |
| Temperatura de funcionamiento | -25 °C ~ 85 °C |
| Protección contra la entrada | - |
| Clasificación de inflamabilidad del material | Se aplican las siguientes medidas: |
| Color de aislamiento | Es natural. |
| Clasificación de corriente (amperios) | 2A |
| Nivel de tensión | Las demás: |
| Alturas de apilamiento | 8.6 mm |
| Contacto del espesor de acabado - Correos | - |
| Aplicaciones | - |
| Número del producto de base | B2B-PH-S |
Características del B2B-PH-SM4-TB ((LF) ((SN))
• Cantidad de corriente: 2 A AC/DC (AWG #24)
• Tensión nominal: 100 V CA/CC
• Rango de temperaturas: -25°C a +85°C (incluido el aumento de la temperatura en la aplicación de corriente eléctrica)
• Resistencia de contacto: valor inicial/ 10 mΩ máximo. Después de las pruebas ambientales/ 20 mΩ máximo.
• Resistencia de aislamiento: 1.000 MΩ min.
• Válvula de resistencia: 800 VAC/minuto
• Cables aplicables: AWG #32 a #24
• espesor de la placa de PC aplicable: 0,8 a 1,6 mm
* Al utilizar los productos, consulte las "Precauciones para la manipulación de terminales y conectores" descritas en nuestro sitio web (Página de documentación técnica de la información del producto).
* Cumplimiento RoHS2
* Unidad de dimensiones: mm
* Contacta con JST para más detalles.
Las aplicaciones de B2B-PH-SM4-TB ((LF) ((SN))
Este es un conector de perfil delgado y bajo de 2,0 mm de anchura de 8,0 mm de altura después del montaje y 4,5 mm de ancho.
Clasificaciones medioambientales y de exportación deB2B-PH-SM4-TB ((LF) ((SN))
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva RoHS |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8536.69.4040 |
