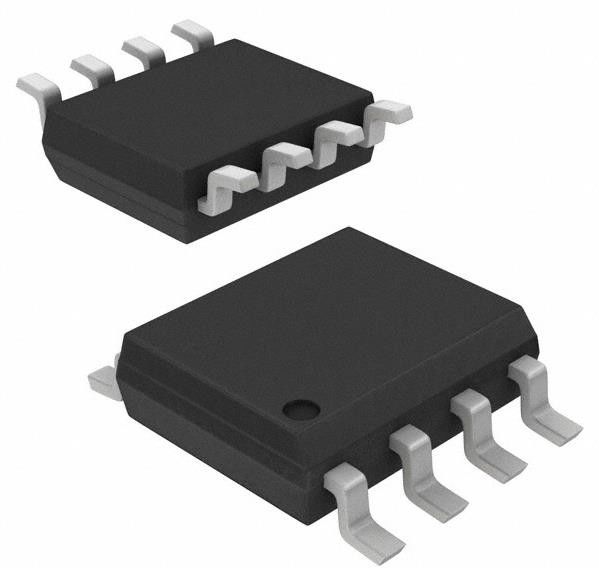

FDS3692 Canal N 100 V 4.5A (Ta) 2.5W (Ta) Montado en superficie 8-SOIC
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | FDS3692 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Tipo de FET: | N-canal | Tecnología: | MOSFET (óxido de metal) |
|---|---|---|---|
| Voltagem de salida a la fuente (Vdss): | Las demás: | Corriente - Desagüe continuo (Id) @ 25°C: | 4.5A (TA) |
| Voltado de accionamiento (max Rds encendido, min Rds encendido): | 6V, 10V | Rds encendido (máximo) @ Id, Vgs: | 60mOhm @ 4.5A, 10V |
| Vgs(th) (máximo) @ Id: | 4V @ 250µA | Carga de la puerta (Qg) (máximo) @ Vgs: | 15 nC @ 10 V |
Descripción de producto
FDS3692 Canal N 100 V 4.5A (Ta) 2.5W (Ta) Montado en superficie 8-SOIC
Especificaciones de FDS3692: las condiciones de los productos
| Tipo de producto | Descripción |
| Categoría | Productos discretos de semiconductores |
| Transistores | |
| FET, MOSFET | |
| FET y MOSFET individuales | |
| El Sr. | en semi |
| Serie | PowerTrench® |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tipo de FET | N-canal |
| Tecnología | MOSFET (óxido metálico) |
| Voltagem de desagüe a la fuente (Vdss) | Las demás: |
| Corriente - Desagüe continuo (Id) @ 25°C | 4.5A (Ta) |
| Voltado de accionamiento (max Rds encendido, min Rds encendido) | 6V, 10V |
| Rds encendido (máximo) @ Id, Vgs | Se aplicarán las siguientes medidas: |
| Vgs(th) (máximo) @ Id | 4V @ 250μA |
| Carga de la puerta (Qg) (máximo) @ Vgs | Las partidas 1 y 2 no se aplicarán. |
| Vgs (máximo) | ± 20 V |
| Capacidad de entrada (Ciss) (máximo) @ Vds | 746 pF @ 25 V |
| Característica del FET | - |
| Disposición de energía (máximo) | 2.5W (Ta) |
| Temperatura de funcionamiento | -55 °C ~ 150 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | 8-SOIC |
| Envase / estuche | 8 SOIC (0,154", 3,90 mm de ancho) |
| Número del producto de base | FDS36: el número de unidades |
Características del FDS3692: las condiciones de los productos
• rDS ((ON) = 50mΩ (tipo), VGS = 10V, ID = 4,5A
• Qg ((tot) = 11nC (tipo), VGS = 10V
• Bajo precio de Miller
• Diodo corporal de baja frecuencia de resonancia
• Optimización de la eficiencia a altas frecuencias
• Capacidad de UIS (pulso único y pulso repetitivo)
Las aplicaciones de FDS3692: las condiciones de los productos
• Conversores de CC/CC y UPS fuera de línea
• Arquitecturas de energía distribuida y VRM
• Interruptor primario para sistemas de 24 V y 48 V
• Rectificador síncrono de alto voltaje
• Sistemas de inyección directa / diesel
• Control de la carga automotriz de 42 V
• Sistemas electrónicos de tren de válvulas
Clasificaciones medioambientales y de exportación deFDS3692: las condiciones de los productos
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8541.29.0095 |
