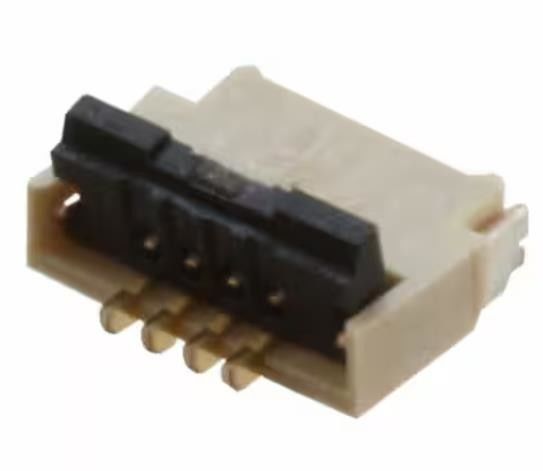

FH34S-4S-0.5SH(50) 4 Posición FFC FPC Contactos del conector, superior 0.020"Montaje de superficie
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | Las pruebas de seguridad de las aeronaves de los Estados Miembros deberán ser realizadas en el lugar |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Tipo de conector/contacto: | Los contactos, Top. | Número de posiciones: | 4 |
|---|---|---|---|
| El tono: | 0,020" (0.50m m) | Terminación: | Saldado |
| Altura sobre tablero: | 0.039" (1.00 mm) | Característica de bloqueo: | Bloqueo giratorio, bloqueo trasero |
| Material de contacto: | Fósforo Bronce | Terminado el contacto: | El oro |
Descripción de producto
FH34S-4S-0.5SH(50) 4 Posición FFC FPC Contactos del conector, superior 0.020"Montaje de superficie
Especificaciones de Las pruebas de seguridad de las aeronaves de los Estados Miembros deberán ser realizadas en el lugar de ensayo.
| Tipo de producto | Descripción |
| Categoría | Conectores y interconectores |
| Conectores FFC, FPC (flexibles y planos) | |
| Los componentes de conectores FFC, FPC (flexibles planos) | |
| El Sr. | Hirose Electric Co Ltd. y sus subsidiarios |
| Serie | FH34S |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tipo Flat Flex | FFC, FPC |
| Tipo de montaje | Montado en la superficie, ángulo recto |
| Tipo de conector/contacto | Los contactos, Top. |
| Número de posiciones | 4 |
| El tono | 0.020" (0,50 mm) |
| Terminado | Saldado |
| FFC, FCB El grosor | 0.30 mm |
| Alturas por encima de la tabla | 0.039" (1.00 mm) |
| Característica de bloqueo | Bloqueo giratorio, bloqueo trasero |
| Tipo de extremo del cable | En forma cónica |
| Material de contacto | Fósforo Bronce |
| Terminado el contacto | El oro |
| Materiales para la vivienda | Polímero de cristal líquido (LCP) |
| Material del actuador | Polyamida (PA), nylon |
| Características | Fuerza de inserción cero (ZIF) |
| Nivel de tensión | 50 V |
| Temperatura de funcionamiento | -55 °C ~ 85 °C |
| Clasificación de inflamabilidad del material | Se aplican las siguientes medidas: |
| Clasificación de corriente (amperios) | 0.5A |
| El espesor del acabado de contacto | - |
| Color de la carcasa | El color beige |
| Color del actuador | Negro |
| Ciclos de apareamiento | 20 |
Características del Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.
1Bajo perfil.
Con los 1,0 mm por encima del tablero y una anchura de 3,8 mm, los conectores se utilizan en aplicaciones de ahorro de espacio.
2. Aumento de la retención de FPC/FFC
En comparación con los conectores de construcción similares existentes:
* En dirección horizontal: aproximadamente 2,6 veces
* En dirección vertical: Aproximadamente 2 veces
3. Un único actuador giratorio de retrocesión
El actuador giratorio se abre desde la parte posterior del conector, asegurando una conexión eléctrica y mecánica confiable.
4FPC fácil de inserción y conexión eléctrica confiable
El probado actuador Flip Lock permite la fácil inserción de FPC y proporciona una sensación táctil cuando está completamente cerrado, confirmando una conexión eléctrica y mecánica completa.
Las aplicaciones de Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.
◆Manejo antes de su montaje en PCB
No se recomienda la inserción del FPC/FFC ni el funcionamiento del actuador antes de su montaje en el PCB.
◆Página de la placa de PC
Reduzca la curvatura tanto como sea posible.Asegúrese de que el plano de la zona de montaje puede aceptar los terminales del conector sin causar ningún fallo de las juntas de soldadura.
◆Las fuerzas en el tablero
◆Al frenar la placa de PC grande en tablas individuales, tenga cuidado de no dañar los conectores instalados.
◆Al conectar las tablas u otros componentes con los tornillos
Asegúrese de que las tensiones no provoquen desviaciones de la placa que afecten a las zonas de montaje del conector.
Clasificaciones medioambientales y de exportación deLas pruebas de seguridad de las aeronaves de los Estados Miembros deberán ser realizadas en el lugar de ensayo.
| Atributo | Descripción |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| El número de personas | El EAR99 |
| HTSUS | 8536.69.4051 |
