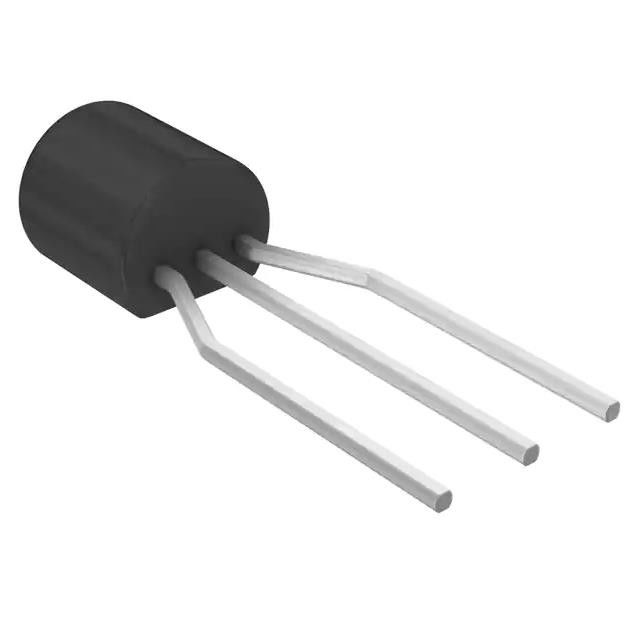

LM335AZT Sensor de temperatura Chip SENSOR ANALÓGICO -40C-100C TO92-3
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LM335AZT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | USD |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
|
Información detallada |
|||
| Tipo del sensor: | Analógico, local | Detectando la temperatura - local: | -40°C ~ 100°C |
|---|---|---|---|
| Resolución: | 10mV/°K | Exactitud - lo más arriba posible (el más bajo): | ±3°C (±5°C) |
| Condición de prueba: | 25°C (- 40°C ~ 100°C) | Temperatura de funcionamiento: | -40°C ~ 100°C |
Descripción de producto
LM335AZT Sensor de temperatura Chip SENSOR ANALÓGICO -40C-100C TO92-3
Características de LM335AZT
■ Calibrado directo en °K
■ Precisión inicial de 1°C
■ Opera de 450µA a 5mA
■ Menos de 1Ω de impedancia dinámica
Descripciónde LM335AZT
Los LM135, LM235, LM335 son sensores de temperatura de precisión que se pueden calibrar fácilmente.Funcionan como un Zener de 2 terminales y el voltaje de ruptura es directamente proporcional a la temperatura absoluta a 10 mV/°K.
El circuito tiene una impedancia dinámica de menos de 1Ω y opera dentro de un rango de corriente de 450µA a 5mA sin alteración de sus características.
Calibrados a +25 °C, los LM135, LM235 y LM335 tienen un error típico de menos de 1 °C en un rango de temperatura de 100 °C.A diferencia de otros sensores, los LM135, LM235, LM335 tienen una salida lineal.
Especificaciones de LM335AZT
|
Fabricante
|
STMicroelectrónica
|
|
Serie
|
-
|
|
Estado del producto
|
Activo
|
|
Tipo de sensor
|
Analógico, local
|
|
Temperatura de detección: local
|
-40°C ~ 100°C
|
|
Detección de temperatura - Remoto
|
-
|
|
Tipo de salida
|
Voltaje analógico
|
|
Suministro de voltaje
|
-
|
|
Resolución
|
10mV/°K
|
|
Características
|
-
|
|
Precisión: más alta (más baja)
|
±3°C (±5°C)
|
|
Condición de prueba
|
25°C (-40°C ~ 100°C)
|
|
Temperatura de funcionamiento
|
-40°C ~ 100°C
|
|
Tipo de montaje
|
A través del orificio
|
|
Paquete / Caja
|
TO-226-3, TO-92-3 (TO-226AA) Conductores formados
|
|
Paquete de dispositivo del proveedor
|
TO-92-3
|
|
Número de producto base
|
LM335
|
Información de aplicación de LM335AZT
Hay un método fácil de calibrar el dispositivo para obtener mayores precisiones.
La calibración de punto único funciona porque la salida del LM135, LM235, LM335 es proporcional a la temperatura absoluta con la salida extrapolada del sensor que va a 0V a 0°K (-273,15°C).Los errores en el voltaje de salida frente a la temperatura son solo pendientes.Así, una calibración de la pendiente a una temperatura corrige los errores a todas las temperaturas.
La salida del circuito (calibrado o no) viene dada por la ecuación:
VOT + VOTO x donde T es la temperatura desconocida y To es la temperatura de referencia (en °K).
Nominalmente, la salida está calibrada a 10 mV/°K.
Se deben tomar precauciones para garantizar una buena precisión de detección.Como en el caso de todos los sensores de temperatura, el autocalentamiento puede disminuir la precisión.El LM135, LM235 y LM335 deben funcionar con una corriente baja pero suficiente para llevar el sensor y su circuito de calibración a su temperatura máxima de funcionamiento.
Si el sensor se utiliza en un entorno donde la resistencia térmica es constante, los errores debidos al autocalentamiento se pueden calibrar externamente.Esto es posible si el circuito está polarizado con una corriente estable a la temperatura.El calentamiento será entonces proporcional al voltaje Zener y por lo tanto a la temperatura.De esta forma, el error por autocalentamiento es proporcional a la temperatura absoluta como errores de factor de escala.
