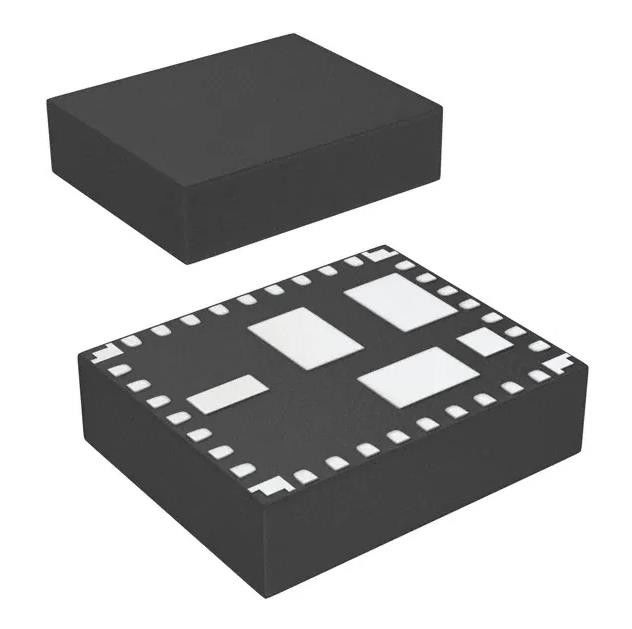

El convertidor sin aislar 1 de LMZ35003RKGR PoL Module DC hizo salir 2,5 ~ 15V
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LMZ35003RKGR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo: | PoL Module sin aislar | Voltaje - entrado (minuto): | 7V |
|---|---|---|---|
| Voltaje - entrado (máximo): | 50V | Voltaje - salida 1: | 2,5 ~ 15V |
| Tamaño/dimensión: | 0,43" L x 0,35" W x 0,11" H (11.0m m x 9.0m m x 2.8m m) | Paquete del dispositivo del proveedor: | 41-B1QFN (11x9) |
Descripción de producto
El convertidor sin aislar 1 de LMZ35003RKGR PoL Module DC hizo salir 2,5 ~ 15V
El convertidor sin aislar 1 de PoL Module DC DC hizo salir 2,5 ~ 15V 2.5A 7V - entrada 50V
Características de LMZ35003RKGR
La solución integrada completa del poder permite
Pequeña huella, diseño discreto
• Gama de voltaje entrado ancha a partir de 7 V a 50 V
• Salida ajustable a partir de 2,5 V a 15 V
• capacidad de oleada 65-V
• Eficacias el hasta 96%
• Frecuencia que cambia ajustable
(300 kilociclos a 1 megaciclo)
• Sincroniza a un reloj externo
• Lento-principio ajustable
• Voltaje de salida que ordena y que sigue
• Buena salida del poder
• Cierre programable del Undervoltage (UVLO)
• Protección de la sobreintensidad de corriente de la salida
• Sobre la protección de la temperatura
• arranque de la salida del Pre-prejuicio
• Gama de temperaturas de funcionamiento: – 40°C a 85°C
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Fuentes de alimentación - soporte del tablero
Convertidores de DC DC
|
|
Mfr
|
Instrumentos de T
|
|
Serie
|
SWITCHER® SIMPLE
|
|
Situación del producto
|
Activo
|
|
Tipo
|
PoL Module sin aislar
|
|
Número de salidas
|
1
|
|
Voltaje - entrado (minuto)
|
7V
|
|
Voltaje - entrado (máximo)
|
50V
|
|
Voltaje - salida 1
|
2,5 ~ 15V
|
|
Voltaje - salida 2
|
-
|
|
Voltaje - salida 3
|
-
|
|
Actual - salida (máxima)
|
2.5A
|
|
Usos
|
ITE (anuncio publicitario)
|
|
Características
|
OCP, OTP, UVLO
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C
|
|
Eficacia
|
el 93%
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
Módulo 41-BQFN
|
|
Tamaño/dimensión
|
0,43" L x 0,35" W x 0,11" H (11.0m m x 9.0m m x 2.8m m)
|
|
Paquete del dispositivo del proveedor
|
41-B1QFN (11x9)
|
|
Características del control
|
Permita, alto activo
|
|
Número bajo del producto
|
LMZ35003
|
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
Descripción de LMZ35003RKGR
El módulo de poder LMZ35003 es una solución integrada fácil de usar del poder que combina un 2.5-A
Convertidor de DC/DC con un inductor protegido y voces pasivas en un perfil bajo, paquete de QFN. Este total
la solución del poder permite únicamente cinco componentes externos y elimina la remuneración del lazo
y proceso de selección de la pieza del magnetics. El pequeño × de 9 milímetros 11 milímetros de × 2,8 milímetros, paquete de QFN es
fácil soldar sobre una placa de circuito impresa y permite un diseño compacto de la punto-de-carga con mayor el de 90%
eficacia y capacidad excelente de la disipación de poder. El LMZ35003 ofrece la flexibilidad y el featureset de un diseño discreto de la punto-de-carga y es ideal para accionar una amplia gama de ICs y de sistemas. La tecnología de envasado avanzada permite un robusto y
solución confiable del poder compatible con técnicas estándar del montaje y de prueba de QFN.
