CD54HC299F3A IC Chip Shift Shift Register 1 pedazo 20-CDIP del elemento 8
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CD54HC299F3A |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo de la lógica: | Inversor | Número de circuitos: | 6 |
|---|---|---|---|
| Número de entradas: | 6 | Características Schmitt: | Generar |
| Voltaje - fuente: | 2V ~ 3.6V | Actual - quieto (máximo): | 1 µA |
| Actual - salida alta, bajo: | 24mA, 24mA | Nivel lógico de entrada - Alto: | 1.3V ~ 2V |
| Retraso máximo de propagación @ V, Max CL: | 6.2ns @ 3.3V, 50pF | Temperatura de funcionamiento: | -55°C ~ 125°C |
| Alta luz: | Chip CI de CD54HC299F3A,IC Chip Shift Shift Register,1 pedazo 20-CDIP del elemento 8 |
||
Descripción de producto
Pedazo 20-CDIP del elemento 8 del registro de cambio del cambio del chip CI de CD54HC299F3A 1
LÓGICA DE ALTA VELOCIDAD UNIV de 8 bits del Cmos
Especificaciones de CD54HC299F3A
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Lógica | |
| Registros de cambio | |
| Mfr | Texas Instruments |
| Serie | 54HC |
| Paquete | Tubo |
| Situación del producto | Activo |
| Tipo de la lógica | Registro de cambio |
| Tipo de la salida | De triple estado |
| Número de elementos | 1 |
| Número de pedazos por el elemento | 8 |
| Función | Universal |
| Voltaje - fuente | 2V ~ 6V |
| Temperatura de funcionamiento | -55°C ~ 125°C (TA) |
| Montaje del tipo | A través del agujero |
| Paquete/caso | 20-CDIP (0,300", 7.62m m) |
| Paquete del dispositivo del proveedor | 20-CDIP |
Características de CD54HC299F3A
• Entradas protegidas
• Cuatro modos de funcionamiento: Cambio izquierdo, la derecha del cambio, carga y tienda
• Puede ser conectado en cascada para los largos de una palabra del N-pedazo
• I/O0 - la capacidad y el Tres-estado de impulsión del autobús I/O7 para el autobús orientaron usos
• FMAX típico = 50MHz en VCC = 5V, CL = 15pF, TA = 25oC
• Fanout (sobre la gama de temperaturas)
- Salidas estándar…………… 10 cargas de LSTTL
- Conductor del autobús Outputs…………. 15 cargas de LSTTL
• Gama de temperaturas ancha… -55oC de funcionamiento a 125oC
• Retraso de propagación y tiempos de transición equilibrados
• Reducción significativa del poder comparada a la lógica ICs de LSTTL
• Tipos de HC
- 2V a la operación 6V
- Alta inmunidad de ruido: NADA el = 30%, NIH el = 30% de VCC en VCC = 5V
• Tipos de HCT
- 4.5V a la operación 5.5V
- LSTTL directo entró compatibilidad de la lógica,
VIL= 0.8V (máximo), VIH = 2V (minuto)
- El Cmos entró la compatibilidad, ≤ 1µA en el vol., VOH de IL
Descripciones de CD54HC299F3A

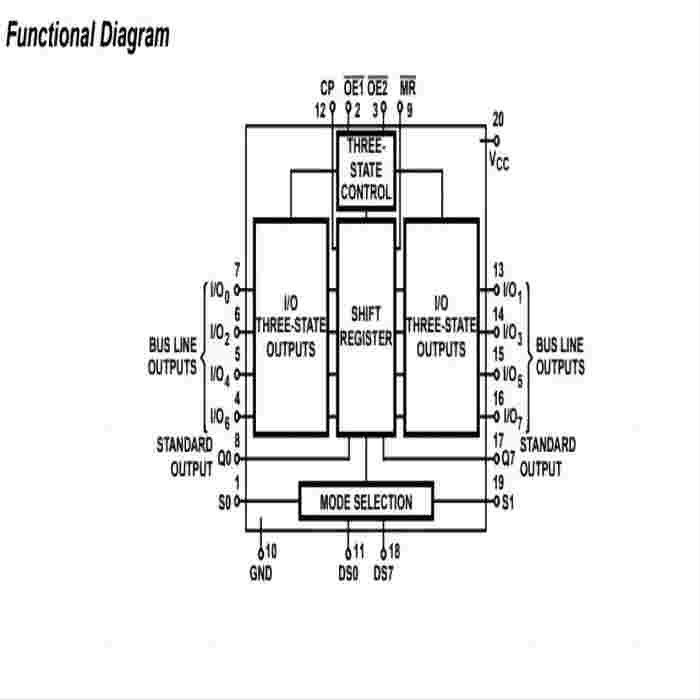

Los ‘HC259 y’ los HCT299 son cambio/registros de almacenamiento de 8 bits con capacidad del interfaz de autobús del tres-estado. El registro tiene cuatro
modos de síncrono-funcionamiento controlados por las dos entradas selectas tal y como se muestra en de la tabla selecta del modo (S0, S1). El modo
selecto, los datos seriales (DS0, DS7) y los datos paralelos (I/O0- I/O7) responder solamente a la bajo-a-alta transición del reloj
Pulso (CP). S0, el S1 y las entradas de datos deben ser un tiempo puesto estable antes de la transición positiva del reloj.
Clasificaciones ambientales y de la exportación de CD54HC299F3A
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | No aplicable |
