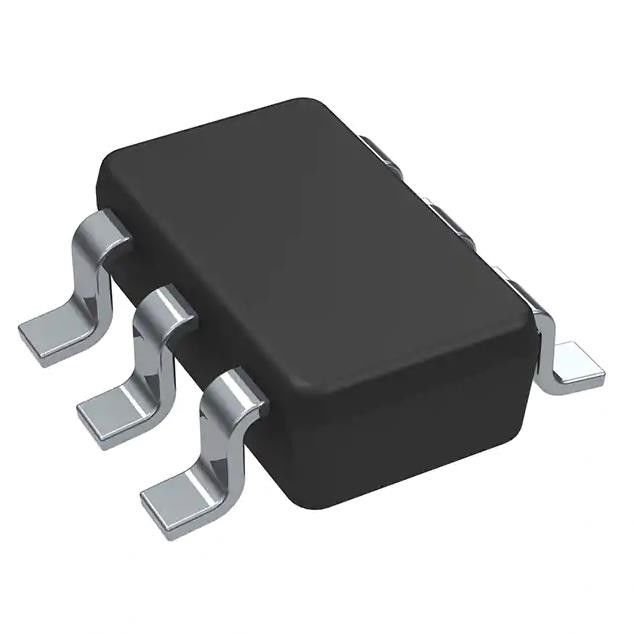

Conductor inalámbrico PMIC SOT-23-6 1.56mA 2.25V ~ 5.5V del módulo de SN6505BQDBVRQ1 RF
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | SN6505BQDBVRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | SN6505BQDBVRQ1 | Actual - fuente: | 1.56mA |
|---|---|---|---|
| Voltaje - fuente: | 2.25V ~ 5.5V | Temperatura de funcionamiento: | -40°C ~ 125°C (TA) |
| Paquete/caso: | SOT-23-6 | Montaje del tipo: | Soporte superficial |
| Número bajo del producto: | SN6505 | Serie: | Automotriz, AEC-Q100 |
Descripción de producto
Conductor automotriz PMIC SOT-23-6 1.56mA 2.25V ~ 5.5V del transformador SN6505BQDBVRQ1
1/1 transmisor-receptor RS232 lleno 16-TSSOP
El SN6505x-Q1 es un de poco ruido, conductor de vaivén del transformador bajo-EMI, diseñado específicamente para el pequeño factor de forma, las fuentes de alimentación aisladas. Conduce los transformadores discretos, centro-golpeados ligeramente de una fuente de corriente continua de 2,25 V a de 5 V. Muy de poco ruido y EMI son alcanzados por el control de tarifa de ciénaga del voltaje del interruptor de salida y con la sincronización del espectro separado (SSC). El SN6505x-Q1 consiste en un oscilador seguido por un circuito de impulsión de la puerta que proporcione las señales de salida complementarias de conducir los interruptores groundreferenced del canal N.
Características de SN6505BQDBVRQ1
• AEC-Q100 (grado 1) calificado para los usos automotrices
– Grado 1 de la temperatura del dispositivo: – 40°C a +125°C, TA
• Seguridad-capaz funcional
– Documentación disponible ayudar a diseño de sistemas funcional de la seguridad: SN6505A-Q1, SN6505B-Q1, SN6505D-Q1
• Conductor de vaivén para los transformadores
• Gama de voltaje de entrada ancha: 2,25 V a 5,5 V
• Impulsión de alto rendimiento: 1 A en la fuente de 5 V
• RON bajo 0,25 Ω máximos en la fuente de 4,5 V
• Reducido EMI conducida e irradiada
• Sincronización del espectro de extensión
• Opciones internas del oscilador de la precisión: 160 kilociclos (SN6505A-Q1) y 420 kilociclos (SN6505B-Q1 y SN6505D-Q1)
• Sincronización de dispositivos múltiples con la entrada de reloj externa
• control de la Ciénaga-tarifa
• 1,7 un Actual-límite
• Corriente baja del cierre: <1>
• Cierre termal
• Pequeño paquete de 6-Pin SOT23 (DBV)
• el Suave-principio permitió (SN6505A-Q1 y SN6505BQ1) reducir la corriente y a los minusválidos del suave-principio (SN6505D-Q1) de la avalancha para el arranque rápido
Especificaciones de SN6505BQDBVRQ1
|
Mfr
|
Texas Instruments
|
|
Serie
|
Automotriz, AEC-Q100
|
|
Producto
|
SN6505BQDBVRQ1
|
| Paquete | Cinta y carrete (TR) |
|
Usos
|
Automotriz, conductor del transformador
|
|
Actual - fuente
|
1.56mA
|
|
Voltaje - fuente
|
2.25V ~ 5.5V
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TA)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
SOT-23-6
|
|
Paquete del dispositivo del proveedor
|
SOT-23-6
|
|
Número bajo del producto
|
SN6505
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
avck- del wh
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
USOS de SN6505BQDBVRQ1
– Fuentes de alimentación aisladas para
– Control del inversor y de motor de la tracción
– Convertidor de DC/DC
– Sistema de gestión de la batería (BMS)
– Cargador a bordo (OBC)
