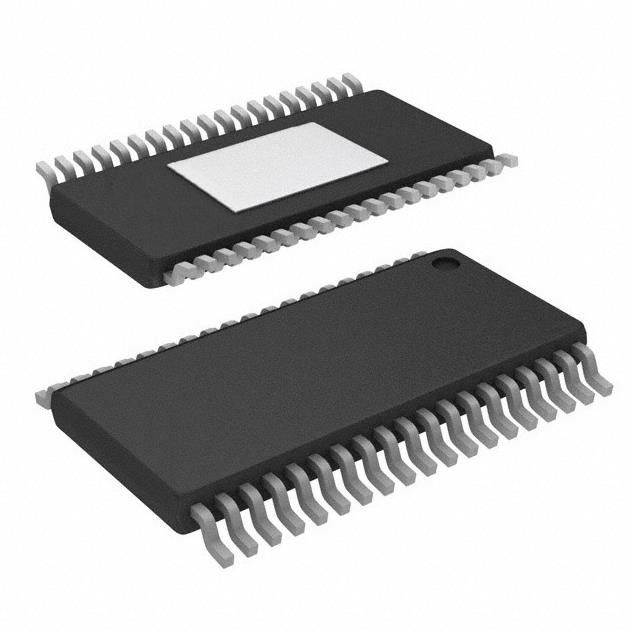

TLC6C5724QDAPRQ1 Módulo RF inalámbrico Controlador LED 24 50mA 38-HTSSOP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | TLC6C5724QDAPRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | TLC6C5724QDAPRQ1 | Interruptores internos: | No |
|---|---|---|---|
| Número de salidas: | 24 | Voltaje - fuente (minuto): | 3V |
| Voltaje - fuente (máxima): | 5.5V | Voltaje - salida: | 8V |
| Actual - salida/canal: | 50mA | Frecuencia: | 4MHz, 8MHz |
Descripción de producto
TLC6C5724QDAPRQ1Módulo RF inalámbrico Controlador LED 24 50mA 38-HTSSOP
Amplificador IC 1 canal (Mono) Clase AB 8-SOIC
Hay aplicaciones automotrices para indicadores y para retroiluminación de atenuación local LCD.Para estas aplicaciones, más personas piensan en multicanal
son necesarios controladores de LED de corriente constante.El requisito es obtener la misma intensidad y temperatura de color de los LED.Para la seguridad a nivel del sistema, es necesario que los controladores LED puedan detectar fallas.
Caracteristicas deTLC6C5724QDAPRQ1
• AEC-Q100 calificado para aplicaciones automotrices
– Grado de temperatura del dispositivo 1: –40 °C a 125 °C, TA
• 24 canales de salida de sumidero de corriente constante
– Corriente de salida máxima de 50 mA
– Voltaje de salida máximo de 8 V
– 3 grupos de salida: OUTRn, OUTGn, OUTBn
• Ajuste de corriente de salida
– Corrección de puntos de 7 bits para cada canal
– Control de intensidad de 8 bits para cada grupo
• Generador de escala de grises PWM integrado
– Atenuación PWM para cada canal individual
– Modo de escala de grises global ajustable: 12 bits, 10 bits, 8 bits
• Protección y Diagnóstico
– Detección de LED abierto, detección de LED corto, detección de salida corta a GND
– Detección de cortocircuito de pin adyacente
– Advertencia Pre-Térmica, Apagado Térmico
– Detección de cortocircuito y apertura de resistencia IREF y
-Proteccion
– Cambio de bit negado para detección de error GCLK y
Comprobación de error de registro LOD_LSD
– Autoprueba del circuito LOD_LSD
Especificaciones deTLC6C5724QDAPRQ1
|
Fabricante
|
Instrumentos Texas
|
|
Serie
|
Automoción, AEC-Q100
|
|
Estado del producto
|
Activo
|
| Paquete | Cinta y carrete (TR) |
|
Tipo
|
Lineal
|
|
Topología
|
-
|
|
Interruptor(es) interno(s)
|
No
|
|
Número de salidas
|
24
|
|
Voltaje - Suministro (Min)
|
3V
|
|
Voltaje - Suministro (Máx.)
|
5.5V
|
|
Voltaje - Salida
|
8V
|
|
Corriente - Salida / Canal
|
50mA
|
|
Frecuencia
|
4 MHz, 8 MHz
|
|
Atenuación
|
PWM
|
|
Aplicaciones
|
Automoción, Retroiluminación, Iluminación
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TA)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
38-PowerTSSOP (0,240", 6,10 mm de ancho)
|
|
Paquete de dispositivo del proveedor
|
38-HTSSOP
|
|
Número de producto base
|
TLC6C5724
|
rango (−10 ̊
Clasificaciones ambientales y de exportación
¿Qué pasa?
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APLICACIONES deTLC6C5724QDAPRQ1
• Clúster Automotriz
• Pantalla de atenuación local automotriz
• Placa frontal automotriz
• Panel de control de climatización automotriz
• Exhibición de consola central automotriz
• Interior automotriz e iluminación ambiental RGB
• Cambio por cable automotriz y palanca de cambios
