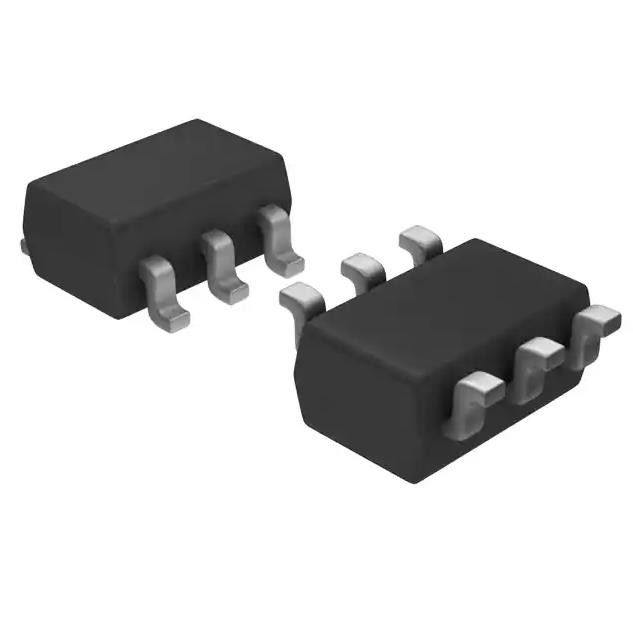

Chip de sensor de temperatura TLV3501AIDBVT CMOS de riel a riel TTL SOT-23-6 10pA
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | TLV3501AIDBVT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | USD |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - fuente, sola/dual (±): | 2.7V ~ 5.5V, ±1.35V ~ 2.75V | Voltaje - compensación de la entrada (máxima): | 6.5mV @ 5.5V |
|---|---|---|---|
| Actual - prejuicio entrado (máximo): | 10pA @ 5.5V | Actual - quieto (máximo): | 5mA |
| Condición de prueba: | -40°C ~ 125°C | Retraso de propagación (máximo): | 10ns |
Descripción de producto
TLV3501AIDBVTChip sensor de temperaturaCMOS de riel a riel TTL SOT-23-6
La familia TLV350x de comparadores de salida push-pull cuenta con un rápido retraso de propagación y operación de 4,5 ns.
de 2,7 V a 5,5 V. El rango de modo común de entrada más allá de los rieles lo convierte en una opción ideal para bajo voltaje
aplicacionesLa salida de riel a riel controla directamente la lógica CMOS o TTL.
Características de TLV3501AIDBVT
• Alta velocidad: 4,5 ns
• E/S de riel a riel
• Voltaje de suministro: 2,7 V a 5,5 V
• Etapa de salida Push-Pull CMOS
• Apagado (solo TLV3501)
• Micropaquetes: SOT-23 de 6 pines (simple), SOT-23 de 8 pines (doble)
• Corriente de suministro baja: 3,2 mA
Especificaciones de TLV3501AIDBVT
|
Fabricante
|
Instrumentos Texas
|
|
Serie
|
-
|
| Paquete | Cinta y carrete (TR) |
|
Estado del producto
|
Activo
|
|
Tipo
|
Propósito general
|
|
Número de elementos
|
1
|
|
Tipo de salida
|
CMOS, contrafase, riel a riel, TTL
|
|
Voltaje: suministro, simple/doble (±)
|
2,7 V ~ 5,5 V, ±1,35 V ~ 2,75 V
|
|
Voltaje: compensación de entrada (máx.)
|
6,5 mV a 5,5 V
|
|
Corriente - Sesgo de entrada (máx.)
|
10pA a 5,5 V
|
|
Corriente - Salida (típ.)
|
-
|
|
Corriente - Inactiva (Máx.)
|
5mA
|
|
CMRR, PSRR (típico)
|
70dB CMRR, 100dB PSRR
|
|
Retraso de propagación (máx.)
|
10ns
|
|
Histéresis
|
6mV
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C
|
|
Paquete / Caja
|
SOT-23-6
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete de dispositivo del proveedor
|
SOT-23-6
|
|
Número de producto base
|
TLV3501
|
Aplicaciones de TLV3501AIDBVT
• Equipo de prueba automático
• Estaciones base inalámbricas
• Detectores de umbral
• Detectores de cruce por cero
• Comparadores de ventana
Clasificaciones ambientales y de exportación
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
