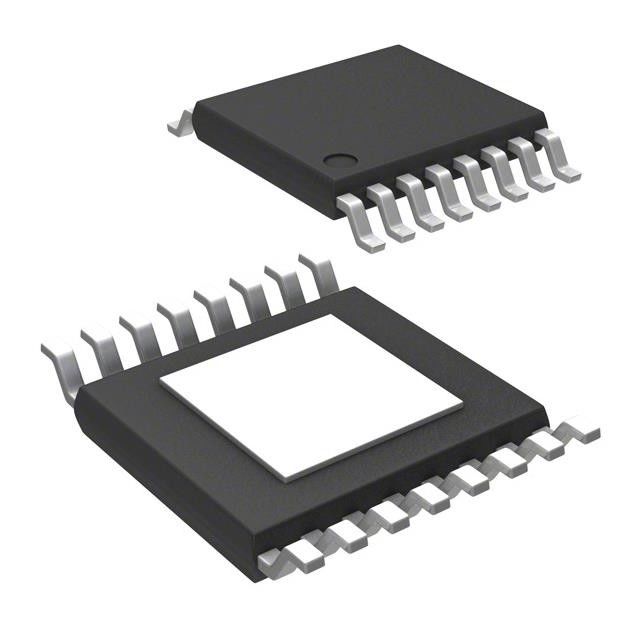

TPS2HB16BQPWPRQ1 Sensor de temperatura Chip Interruptor de alimentación/controlador 1:1 60A 16-HTSSOP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | TPS2HB16BQPWPRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | USD |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | TPS2HB16BQPWPRQ1 | Número de salidas: | 2 |
|---|---|---|---|
| Ratio - entrado: Salida: | 1:1 | Interfaz: | Con./desc. |
| Voltaje - carga: | 3V ~ 28V | Actual - salida (máxima): | 60A |
| Rds en (tipo): | 16mOhm | Temperatura de funcionamiento: | -40°C ~ 125°C |
Descripción de producto
Chip sensor de temperatura TLV3501AIDBVT IC CMOS de riel a riel TTL SOT-23-6
El TPS2HB16-Q1 también proporciona un sentido de corriente analógica de alta precisión que permite una carga mejorada
diagnósticosAl informar la corriente de carga y la temperatura del dispositivo a una MCU del sistema, el dispositivo permite
mantenimiento predictivo y diagnóstico de carga que mejora la vida útil del sistema.El TPS2HB16-Q1 está disponible en un HTSSOP
paquete que permite una huella de PCB reducida.
Caracteristicas deTPS2HB16BQPWPRQ1
• Calificado para aplicaciones automotrices
• AEC-Q100 calificado con los siguientes resultados:
– Grado de temperatura del dispositivo 1: TA = rango de temperatura ambiente de funcionamiento de –40 °C a 125 °C
– Dispositivo HBM ESD clasificación nivel 2
– Dispositivo CDM ESD clasificación nivel C4B
– Soporta descarga de carga de 40 V
• Interruptor de lado alto inteligente de dos canales con RON de 16 mΩ (TJ = 25 °C)
• Mejore la confiabilidad del nivel del sistema a través de la limitación de corriente ajustable
– Límite de corriente ajustable de 4,1 A a 48,5 A y fijado internamente en 60 A
• Protección robusta de salida integrada:
– Protección térmica integrada
– Protección contra cortocircuito a tierra/batería
– Protección contra eventos de batería inversa, incluido el encendido automático con voltaje inverso
– Apagado automático si se produce pérdida de batería/tierra
– Abrazadera de salida integrada para desmagnetizar cargas inductivas
– Manejo de fallas configurable
• La salida de detección analógica se puede configurar para medir con precisión:
– Corriente de carga
– Temperatura del dispositivo
• Proporciona indicación de falla a través del pin SNS
– Detección de carga abierta y cortocircuito a batería
Especificaciones deTPS2HB16BQPWPRQ1
|
Producto
|
TPS2HB16BQPWPRQ1
|
|
Tipo de interruptor
|
Propósito general
|
|
Número de salidas
|
2
|
|
Relación - Entrada:Salida
|
1:1
|
|
Configuración de salida
|
Zona alta
|
|
Tipo de salida
|
Canal N
|
|
Interfaz
|
Encendido apagado
|
|
Voltaje - Carga
|
3V ~ 28V
|
|
Voltaje - Suministro (Vcc/Vdd)
|
No requerido
|
|
Corriente - Salida (Máx.)
|
60A
|
|
Rds On (Típico)
|
16mOhm
|
|
Tipo de entrada
|
-
|
|
Características
|
-
|
|
Protección contra fallas
|
Limitación de corriente (ajustable), sobretemperatura
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TA)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete de dispositivo del proveedor
|
16-HTSSOP
|
|
Paquete / Caja
|
16-PowerTSSOP (0,173", 4,40 mm de ancho)
|
|
Número de producto base
|
TPS2HB16
|
Aplicaciones deTPS2HB16BQPWPRQ1
• Módulo de visualización automotriz
• Módulos ADAS
• Módulo de confort del asiento
• Unidad de control de transmisión
• Módulo de control de climatización
• Módulos de control de la carrocería
• Iluminación LED
• Bombillas 2x27W
Clasificaciones ambientales y de exportación
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | ALCANCE afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
