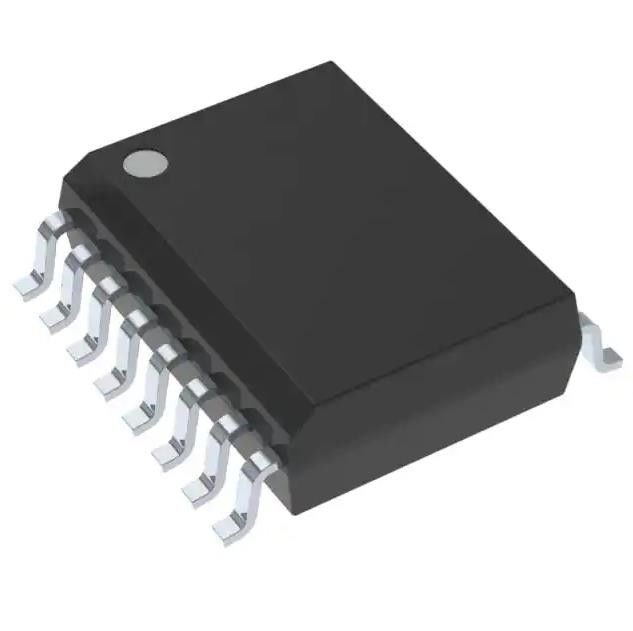

AMC1305L25DWR Módulo aislado 16B 78K LVDS SERIE 16-SOIC
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | AMC1305L25DWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | AMC1305L25DWR | Número de canales: | 1 |
|---|---|---|---|
| Resolución (pedazos): | 16 b | Tasa de muestreo (por segundo): | 78k |
| Voltaje - fuente: | 3V ~ 5.5V | Temperatura de funcionamiento: | -40°C ~ 125°C |
| Paquete del dispositivo del proveedor: | 16-SOIC | Interfaz de los datos: | LVDS - Serial |
| Alta luz: | AMC1305L25DWR,módulo aislado 16B 78K,módulo aislado LVDS 16B |
||
Descripción de producto
AMC1305L25DWR Optoacopladores de salida de transistores 16 b 78k LVDS - Serial 16-SOIC
Módulo Aislado 16 b 78k LVDS - Serie 16-SOIC
Caracteristicas deAMC1305L25DWR
• Familia compatible con clavijas optimizada para mediciones de corriente basadas en resistencias de derivación:
– Rangos de tensión de entrada de ±50 mV o ±250 mV
– Opciones de interfaz digital CMOS o LVDS
• Excelente rendimiento de CC compatible con detección de alta precisión a nivel de sistema:
– Error de compensación: ±50 µV o ±150 µV (máx.)
– Deriva de compensación: 1,3 µV/°C (máx.)
– Error de ganancia: ±0,3 % (máx.)
– Deriva de ganancia: ±40 ppm/°C (máx.)
• Certificaciones relacionadas con la seguridad:
– Aislamiento reforzado 7000-VPK por
DIN VDE V 0884-11: 2017-01
– Aislamiento 5000-VRMS durante 1 minuto según UL1577
– N° CAN/CSAAceptación del componente 5A
aviso de servicio y equipo final IEC 62368-1
estándar
• Inmunidad transitoria: 15 kV/µs (min)
• Alta inmunidad a campos electromagnéticos
(consulte la nota de aplicación SLLA181A)
• Entrada de reloj externa de 5 MHz a 20 MHz para
sincronización a nivel de sistema más fácil
• Completamente especificado sobre la industria extendida
rango de temperatura
Atributos del producto deAMC1305L25DWR
|
Fabricante
|
Instrumentos Texas
|
|
Serie
|
-
|
|
Producto
|
AMC1305L25DWR
|
|
Tipo
|
Módulo aislado
|
|
número de canales
|
1
|
|
Resolución (bits)
|
16b
|
|
Tasa de muestreo (por segundo)
|
78k
|
|
Interfaz de datos
|
LVDS-Serie
|
|
Fuente de suministro de voltaje
|
Analógico y Digital
|
|
Suministro de voltaje
|
3V ~ 5.5V
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
16-SOIC (0,295", 7,50 mm de ancho)
|
|
Paquete de dispositivo del proveedor
|
16-SOIC
|
|
Número de producto base
|
AMC1305
|
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
AplicacionesdeAMC1305L25DWR
• Detección de corriente basada en resistencias de derivación en:
– Accionamientos de motores industriales
– Inversores fotovoltaicos
- Fuente de poder ininterrumpida
• Detección de voltaje aislado
