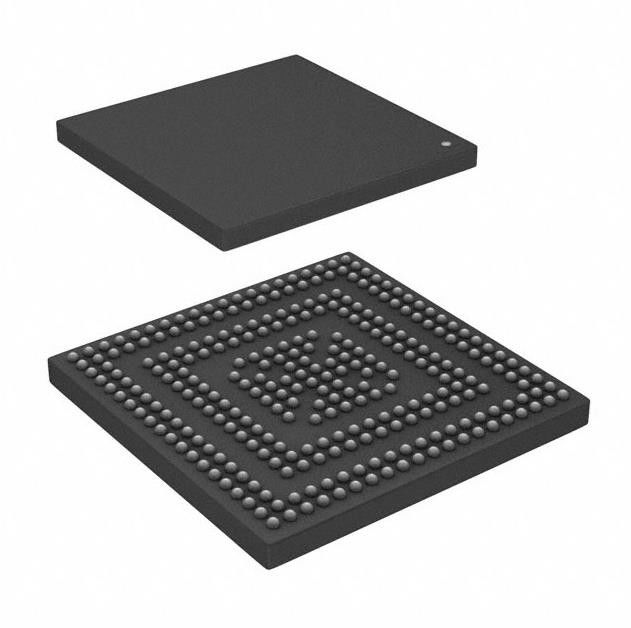

Microprocesador IC MCU 32BIT 4MB 292LFBGA del sensor de temperatura TC277TP64F200NDCKXUMA3
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TC277TP64F200NDCKXUMA3 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Procesador de la base: | TriCore™ |
|---|---|---|---|
| Tamaño de base: | Tri corazón de 32 bits | Velocidad: | 200MHz |
| Tipo de la memoria del programa: | FLASH | Periférico: | ACCESO DIRECTO DE MEMORIA, POR, WDT |
| Número de entrada-salida: | 169 | Tamaño de la memoria del programa: | 4MB (los 4M x 8) |
| Alta luz: | TC277TP64F200NDCKXUMA3,IC MCU 32BIT 4MB 292LFBGA,Microprocesador IC MCU del sensor de temperatura |
||
Descripción de producto
TC277TP64F200NDCKXUMA3 circuitos integrados IC Mcu 32bit 4mb 292lfbga de destello
Tri corazón de 32 bits de IC del microcontrolador de TriCore™ AURIX™ 200MHz 4MB (los 4M x 8) PG-LFBGA-292-6 DE DESTELLO
Especificaciones de MIC5841YWM
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Infineon Technologies |
| Serie | AURIX™ |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Procesador de la base | TriCore™ |
| Tamaño de base | Tri corazón de 32 bits |
| Velocidad | 200MHz |
| Conectividad | El ASC, CANbus, Ethernet, FlexRay, HSSL, ² C, LINbus, MSC, PSI5, QSPI de I, ENVIÓ |
| Periférico | ACCESO DIRECTO DE MEMORIA, POR, WDT |
| Número de entrada-salida | 169 |
| Tamaño de la memoria del programa | 4MB (los 4M x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | 64K x 8 |
| RAM Size | 472K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 1.17V ~ 5.5V |
| Convertidores de datos | A/D 60x12b SAR, Sigma-delta |
| Tipo del oscilador | Externo |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 292-LFBGA |
| Paquete del dispositivo del proveedor | PG-LFBGA-292-6 |
| Número bajo del producto | TC277TP64 |
Características de MIC5841YWM
La familia de producto de TC27x tiene las características siguientes:
• Microcontrolador del alto rendimiento con tres corazones de la CPU
• Dos CPU estupendo-escalares de 32 bits de TriCore (TC1.6P), cada uno que tiene las características siguientes:
– Funcionamiento en tiempo real superior
– Dirección mordida fuerte
– Capacidades completamente integradas de DSP
– Multiplicar-acumule la unidad capaz de sostener 2 operaciones del MAC por ciclo
– Unidad completamente canalizada de la coma flotante (FPU)
– operación de hasta 200 megaciclos en la gama de temperaturas completa
– hasta 120 datos RAM de cuadernillo de apuntes (DSPR) del kilobyte
– instrucción RAM de cuadernillo de apuntes (PSPR) de hasta 32 kilobytes
– Escondrijo de la instrucción de 16 kilobytes (ICACHE)
– Escondrijo de 8 datos del kilobyte (DCACHE)
• CPU escalar eficiente de TriCore del poder (TC1.6E), teniendo las características siguientes:
– Compatibilidad del código binario con TC1.6P
– operación de hasta 200 megaciclos en la gama de temperaturas completa
– hasta 112 datos RAM de cuadernillo de apuntes (DSPR) del kilobyte
– hasta 24 instrucciones RAM de cuadernillo de apuntes (PSPR) del kilobyte
– Escondrijo de la instrucción de 8 kilobytes (ICACHE)
– almacenador intermediario de lectura de datos 0.125Kbyte (DRB)
• Corazones de la sombra de Lockstepped para un TC1.6P y para TC1.6E
• Memorias múltiples del en-microprocesador
– Toda la MNV y SRAM integrados son ECC protegido
– memoria Flash del programa de hasta 4 MBYTEs (PFLASH)
– memoria Flash de hasta 384 datos del kilobyte (DFLASH) usable para la emulación de EEPROM
– Memoria de 32 kilobytes (LMU)
– Rom de arranque (BROM)
• controlador dma 64-Channel con transferencia de datos segura
• Sistema de interrupción sofisticado (el ECC protegió)
• Estructura del autobús del en-microprocesador del alto rendimiento
– interconexión 64-bit de la barra cruzada (SRI) que da rápidamente el acceso paralelo entre los amos del autobús, las CPU y las memorias
– autobús periférico del sistema de 32 bits (SPB) para las unidades periféricas y funcionales del en-microprocesador
– Un puente del autobús (puente de SFI)
• Módulo opcional de la seguridad del hardware (HSM) en algunas variantes
• Unidad de gestión de la seguridad (SMU) que maneja alarmas del monitor de la seguridad
• Centro de experimentos de la memoria con ECC, la inicialización y las funciones de MBIST (MTU) de la memoria
• Monitor de la entrada-salida del hardware (IOM) para comprobar de la entrada-salida digital
• Unidades periféricas del En-microprocesador versátil
– Cuatro asincrónicos/canales seriales síncronos (ASCLIN) con la ayuda de LIN del hardware (V1.3, V2.0, V2.1 y J2602) hasta 50 MBaud
USOS de MIC5841YWM
• Cojines de la salida de LVDSM, cojín de la entrada de LVDSH, modo principal, CL=25pF
• Funcionamiento medio más los cojines (MP+):
– filo fuerte (MP+ss), CL=25pF
– borde medio fuerte (MP+sm), CL=50pF
– borde medio (MP+m), CL=50pF
– borde débil (MP+w), CL=50pF
• Cojines medios del funcionamiento (P.M.):
– filo fuerte (MPss), CL=25pF
– borde medio fuerte (MPsm), CL=50pF
• Cojines medios y de resultado inferior (MP/LP), los ajustes idénticos de la fuerza de salida:
– borde medio (LP/MPm), CL=50pF
– borde débil (MPw), CL=50pF
Clasificaciones ambientales y de la exportación de MIC5841YWM
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
