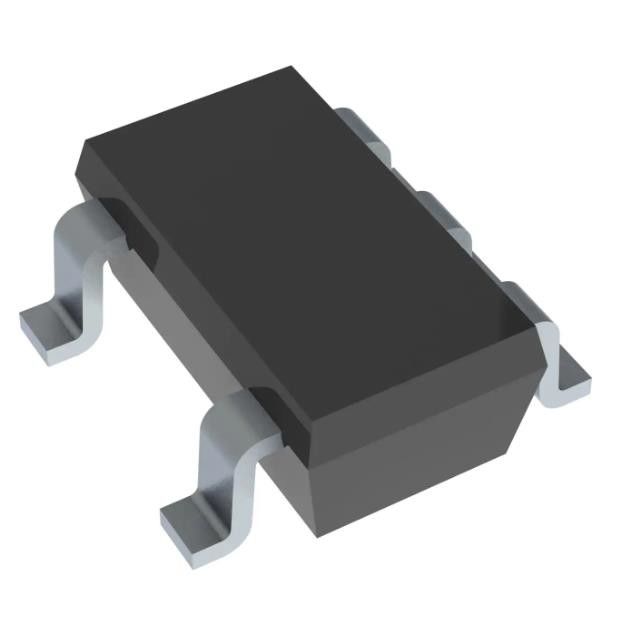

Circuitos integrados LM2735XQMF/NOPB IC Reg Multi Config ADJ 2.1A SOT23
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM2735XQMF/NOPB |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Función: | Elevador, elevador/descender |
|---|---|---|---|
| Configuración de salida: | Positivo | Topología: | Impulso, Flyback, SEPIC |
| Tipo de la salida: | ajustable | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 2.7V | Voltaje - entrado (máximo): | 5.5V |
| Alta luz: | LM2735XQMF/NOPB,LM2735XQMF Circuitos integrados IC,Reg Multi Config ADJ 2.1A SOT23 |
||
Descripción de producto
LM2735XQMF/NOPB Circuitos integrados IC Reg Mult Confg Adj 2.1a Sot23
Boost, Flyback, SEPIC Regulador de conmutación IC Positivo Ajustable 3V 1 Salida 2.1A (Interruptor) SC-74A, SOT-753
Especificaciones de LM2735XQMF/NOPB
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de voltaje - Reguladores de conmutación de CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Función | Step-Up, Step-Up/Step-Down |
| Configuración de salida | Positivo |
| Topología | Impulso, Flyback, SEPIC |
| Tipo de salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - Entrada (Min) | 2,7 V |
| Voltaje - Entrada (Máx.) | 5.5V |
| Voltaje - Salida (mín./fijo) | 3V |
| Voltaje - Salida (Máx.) | 24V |
| Salida de corriente | 2.1A (Interruptor) |
| Frecuencia - Conmutación | 1,6 MHz |
| Rectificador síncrono | No |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | SC-74A, SOT-753 |
| Paquete de dispositivo del proveedor | SOT-23-5 |
| Número de producto base | LM2735 |
Caracteristicas deLM2735XQMF/NOPB
• AEC-Q100 calificado para aplicaciones automotrices:
– Grado de temperatura del dispositivo 1: –40 °C a +125 °C Rango de funcionamiento ambiental
• Rango de voltaje de entrada: 2,7 V a 5,5 V
• Rango de voltaje de salida: 3 V a 24 V
• Corriente de conmutación de 2,1 A en todo el rango de temperatura
• Control de modo actual
• Pin de habilitación lógica alta
• Corriente de espera ultrabaja de 80 nA en apagado
• Conmutador NMOS de 170 mΩ
• 2% de precisión de voltaje de retroalimentación
• Facilidad de uso, tamaño de solución total pequeño
– Arranque suave interno
– Compensación Interna
– Dos frecuencias de conmutación
– 520kHz (LM2735-Y)
– 1,6 MHz (LM2735-X)
– Utiliza inductores de montaje en superficie pequeños y condensadores de chip
– Paquetes Tiny SOT-23 y WSON
• Cree un diseño personalizado usando el LM2735-Q1 con WEBENCH® Power Designer
APLICACIONESdeLM2735XQMF/NOPB
• Clúster e infoentretenimiento automotriz
• Sistema avanzado de asistencia al conductor (ADAS)
• Puerta de enlace
• Polarización de LCD TFT automotriz
Clasificaciones ambientales y de exportación deLM2735XQMF/NOPB
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Quiere saber más detalles sobre este producto
