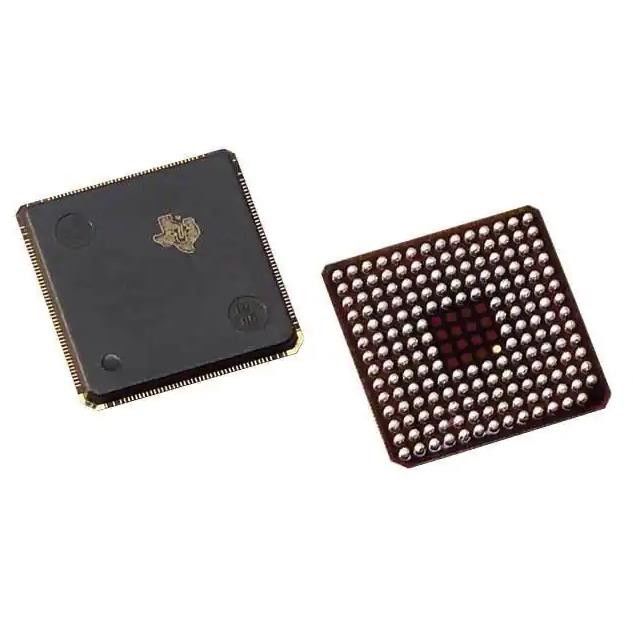

Microprocesador 32BIT 256KB 179BGA IC MCU del sensor de temperatura de TMS320F2812ZHHA
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TMS320F2812ZHHA |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | Texas Instruments | Serie: | Automotriz, AEC-Q100, punto fijo de C2000™ C28x |
|---|---|---|---|
| paquete: | Bandeja | Situación del producto: | Obsoleto |
| Procesador de la base: | C28x | Tamaño de base: | Solo-corazón de 32 bits |
| Velocidad: | 150MHz | Conectividad: | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Alta luz: | TMS320F2812ZHHA,32BIT 256KB 179BGA IC MCU,Microprocesador del sensor de temperatura de MCU |
||
Descripción de producto
Circuitos integrados IC Mcu 32bit 256kb 179bga de destello de TMS320F2812ZHHA
Circuitos integrados IC Mcu 32bit 256kb 179bga de destello del regulador de TMS320F2812ZHHA
C28x automotriz, AEC-Q100, FLASH de 32 bits 179-BGA Microstar (12x12) del Solo-corazón 150MHz 256KB (128K x 16) de IC del microcontrolador de punto fijo de C2000™ C28x
Especificaciones de TMS320F2812ZHHA
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Texas Instruments |
| Serie | Automotriz, AEC-Q100, punto fijo de C2000™ C28x |
| Paquete | Bandeja |
| Situación del producto | Obsoleto |
| Procesador de la base | C28x |
| Tamaño de base | Solo-corazón de 32 bits |
| Velocidad | 150MHz |
| Conectividad | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Periférico | ACCESO DIRECTO DE MEMORIA, POR, PWM, WDT |
| Número de entrada-salida | 56 |
| Tamaño de la memoria del programa | 256KB (128K x 16) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | - |
| RAM Size | 18K x 16 |
| Voltaje - fuente (Vcc/Vdd) | 1.81V ~ 2V |
| Convertidores de datos | A/D 16x12b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 179-LFBGA |
| Paquete del dispositivo del proveedor | 179-BGA Microstar (12x12) |
| Número bajo del producto | TMS320 |
Características de TMS320F2812ZHHA
• Tecnología estática de alto rendimiento del Cmos
- 150 megaciclos (duración de ciclo 6.67-ns)
- De baja potencia (1.8-VCoreat135MHz,
base 1.9-V en el diseño de la entrada-salida 150 megaciclos, 3.3-V)
• Ayuda de la exploración del límite de JTAG
• CPU de 32 bits de alto rendimiento (TMS320C28xTM)
-16x16and32x32MACOperations
-16x16DualMAC
- Arquitectura del autobús de Harvard
- Operaciones atómicas
- Respuesta y proceso rápidos de la interrupción
- Modelo de programación unificado de la memoria
Alcance de la dirección de -4M Linear Program /Data
- Código-eficiente (en C/C++ y asamblea)
- Código fuente del procesador de TMS320F24x/IF240x compatible
• Memoria del En-microprocesador
- Dispositivos de destello: Hasta el flash 16 de 128K x
(Cuatro 8K sectores 16K 16 de x 16 y seis) - dispositivos de ROM: Hasta 128K x 16 • ROM - ROM de 1Kx 16 OTP
• L0 y L1: 2 bloques de 4K 16 cada Solo-acceso RAM (SARAM)
- H0: 1Block de 8K 16 SARAM
- M0 y M1: 2 bloques de 1K 16 cada SARAM
• ROM de la bota (4Kx x 16)
- Con modos de la bota del software
- Tablas estándar de la matemáticas
• Interfaz externo (2812)
- Sobre la memoria total 1Mx 16
- Estados de espera programables
- Sincronización de lectura/grabación programable del estroboscópico
- Tres individuo Chip Selects
• Endianness: Poco Endian
USOS de TMS320F2812ZHHA
• Control del reloj y de sistema
- Los cambios dinámicos del ratio de PLL apoyaron
- Oscilador del En-microprocesador
- Módulo del reloj de vigilancia
• Tres interrupciones externas
• Bloque periférico de la extensión de la interrupción (EMPANADA) que ayudas 45 interrupciones periféricas
• Tres CPU-contadores de tiempo de 32 bits
• llave/cerradura de la seguridad 128-Bit
- Protege Flash/ROM/OTP y L0/L1 SARAM - previene la ingeniería inversa del firmware
• Periférico del control de motor
- Dos encargados del acontecimiento (EVA, EVB)
- Compatible a los dispositivos 240xA
• Periférico del puerto serie
- Interfaz periférico serial (SPI)
- Dos interfaces de comunicaciones seriales (LCC), UART estándar
- Regulador aumentado Area Network (eCAN)
- Puerto serie protegido de varios canales (McBSP)
• 12-Bit ADC, 16 canales
Multiplexor de la entrada de -2x8Channel
- Dos de muestreo y retención
- Conversiones solas/simultáneas
- Índice de conversión rápido: 80 ns/12.5 MSPS
• Hasta 56 pernos de fines generales de la entrada-salida (GPIO) • Características avanzadas de la emulación
- Funciones del análisis y del punto de desempate
- El tiempo real elimina errores vía el hardware
• Las herramientas de desarrollo incluyen
- Recopilador/ensamblador/máquina para hacer chorizos del ANSI C/C++
- Compositor Studio TM IDE del código
- DSP/BIOSTM
- Reguladores de la exploración de JTAG (1)
• Modos y ahorros de baja potencia del poder
- OCIOSO, ESPERA, los modos del ALTO apoyaron
- Relojes periféricos individuales de la neutralización
Clasificaciones ambientales y de la exportación de TMS320F2812ZHHA
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
