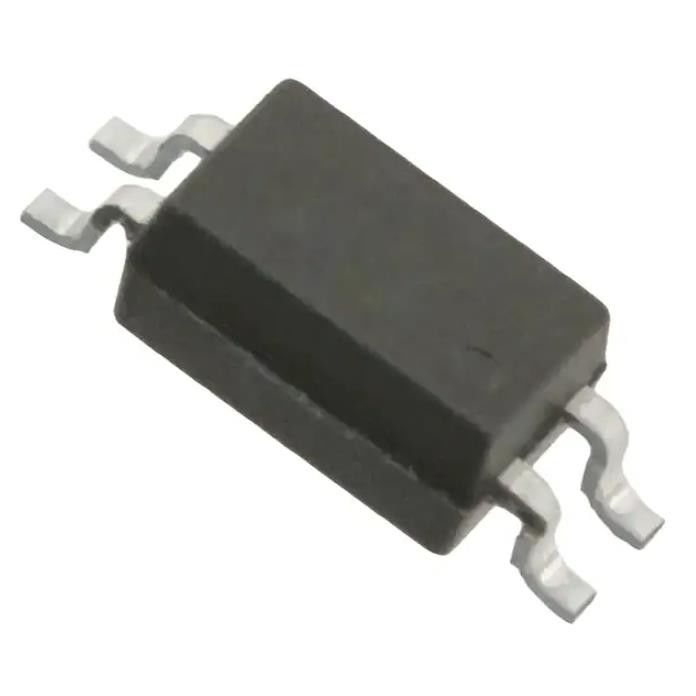

Transporte 4so de Chip Optoisolator IC 3.75kv del sensor de temperatura de ACPL-217-56BE
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ACPL-217-56BE |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Número de canales: | 1 |
|---|---|---|---|
| Voltaje - aislamiento: | 3750Vrms | Ratio de transferencia actual (minuto): | 130% @ 5mA |
| Ratio de transferencia actual (máximo): | el 260% @ 5mA | Dé vuelta en/apague el tiempo (el tipo): | 3µs, 3µs |
| Tiempo de la subida/caída (tipo): | 2µs, 3µs | Tipo entrado: | DC |
| Alta luz: | ACPL-217-56BE,Sensor de temperatura Chip Optoisolator,Aislador óptico IC 3.75kv |
||
Descripción de producto
Transporte 4so de IC Chip Optoisolator 3.75kv de los circuitos integrados de ACPL-217-56BE
El transistor del aislador óptico hizo salir 3750Vrms 1 el canal 4-SO
Especificaciones de ACPL-217-56BE
| TIPO | DESCRIPCIÓN |
| Categoría | Aisladores |
| Aisladores ópticos | |
| El transistor, fotovoltaico hizo salir los aisladores ópticos | |
| Mfr | Broadcom limitado |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Número de canales | 1 |
| Voltaje - aislamiento | 3750Vrms |
| Ratio de transferencia actual (minuto) | 130% @ 5mA |
| Ratio de transferencia actual (máximo) | el 260% @ 5mA |
| Dé vuelta en/apague el tiempo (el tipo) | 3µs, 3µs |
| Tiempo de la subida/caída (tipo) | 2µs, 3µs |
| Tipo entrado | DC |
| Tipo de la salida | Transistor |
| Voltaje - salida (máxima) | 80V |
| Actual - salida/canal | 50mA |
| Voltaje - delantero (Vf) (tipo) | 1.2V |
| Actual - DC delantero (si) (máximo) | 50 mA |
| Saturación de Vce (máxima) | 400mV |
| Temperatura de funcionamiento | -55°C ~ 110°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 4-SOIC (0,173", anchura de 4.40m m) |
| Paquete del dispositivo del proveedor | 4-SO |
| Número bajo del producto | ACPL-217 |
Características de ACPL-217-56BE
• Ratio de transferencia actual (CTR): el 50% (mínimo) en SI = 5 mA, VCC = 5V
• Alto voltaje del aislamiento de la entrada-salida (VISO): 3750VRMS
• Tiempo de respuesta no saturado (tr): 2 μs (típicos) en VCC = 10V, IC = 2 mA, RL= 100Ω
• TAN paquete
• CMR: 10 kV/μs (típicos)
• Seguridad y aprobaciones reglamentarias
– cUL
– EN 60747-5-2 DE IEC/EN/DIN
• Opciones disponibles
– Filas 0, A, B, C, y D del CTR
Usos de ACPL-217-56BE
• Interfaz de la entrada-salida para los reguladores programables, ordenadores
• Reguladores de la secuencia
• Dispositivos del sistema, instrumentos de medida
• Transmisión de la señal entre los circuitos de diversos potenciales y las impedancias
Clasificaciones ambientales y de la exportación de ACPL-217-56BE
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
