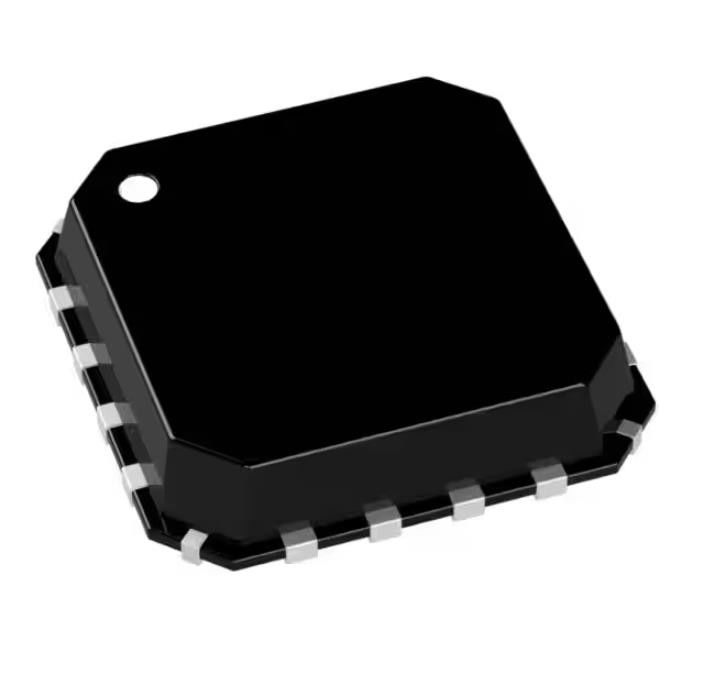

Circuito 16LFCSP de Chip Inst Amp 2 del sensor de temperatura AD8222HACPZ-R7
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | AD8222HACPZ-R7 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tarifa de ciénaga: | 2V/µs | Producto del ancho de banda del aumento: | 7 megaciclos |
|---|---|---|---|
| Ancho de banda de -3db: | 1,2 MHz | Actual - prejuicio entrado: | PA 500 |
| Voltaje - compensación entrada: | µV 120 | Actual - fuente: | 900µA (canales x2) |
| Actual - salida/canal: | 18 mA | Voltaje - palmo de la fuente (minuto): | 4,6 V |
| Alta luz: | Microprocesador del sensor de temperatura AD8222HACPZ-R7,AD8222HACPZ-R7,Circuito 16LFCSP de Inst amperio 2 |
||
Descripción de producto
Circuito 16lfcsp de IC Inst amperio 2 de los circuitos integrados AD8222HACPZ-R7
Circuito 16lfcsp de IC Chip Inst Amp 2 de los circuitos integrados AD8222HACPZ-R7
Circuito 16-LFCSP-VQ (4x4) del amplificador 2 de la instrumentación
Especificaciones de AD8222HACPZ-R7
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Linear | |
| Amplificadores | |
| Instrumentación, amperios DE OP. SYS., almacenador intermediario amperios | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Tipo del amplificador | Instrumentación |
| Número de circuitos | 2 |
| Tipo de la salida | - |
| Tarifa de ciénaga | 2V/µs |
| Producto del ancho de banda del aumento | 7 megaciclos |
| Ancho de banda de -3db | 1,2 megaciclos |
| Actual - prejuicio entrado | PA 500 |
| Voltaje - compensación entrada | µV 120 |
| Actual - fuente | 900µA (canales x2) |
| Actual - salida/canal | 18 mA |
| Voltaje - palmo de la fuente (minuto) | 4,6 V |
| Voltaje - palmo de la fuente (máximo) | 36 V |
| Temperatura de funcionamiento | -40°C ~ 85°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 16-VQFN, CSP |
| Paquete del dispositivo del proveedor | 16-LFCSP-VQ (4x4) |
| Número bajo del producto | AD8222 |
Características de AD8222HACPZ-R7
Dos canales en los pequeños 4 milímetros de × 4 milímetro LFCSP
El aumento fijó con 1 resistor por el amplificador (G = 1 a 10.000)
De poco ruido
8 nV/√Hz en 1 kilociclo
0,25 µV p-p (0,1 herzios a 10 herzios)
Funcionamiento de la C.C. de la alta exactitud (grado B)
voltaje máximo de la compensación de la entrada de 60 µV
0,3 máximos de ΜV/°C entraron la deriva compensada
corriente máxima del prejuicio de la entrada del nA 1,0
126 DB CMRR mínimo (G = 100)
Funcionamiento excelente de la CA
ancho de banda de 140 kilociclos (G = 100)
tiempo de corrección de 13 µs a 0,001%
Opción de salida diferenciada (monocanal)
Especificado completamente
Salida ajustable del común-modo
Gama de la fuente: ±2.3 V a ±18 V
Usos de AD8222HACPZ-R7
De adquisición de datos de varios canales para
ECG e instrumentación médica
Controles de proceso industrial
Sensores del puente de Wheatstone
El diferencial conduce para
Entrada de alta resolución ADC
Sensores remotos
Clasificaciones ambientales y de la exportación de AD8222HACPZ-R7
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
