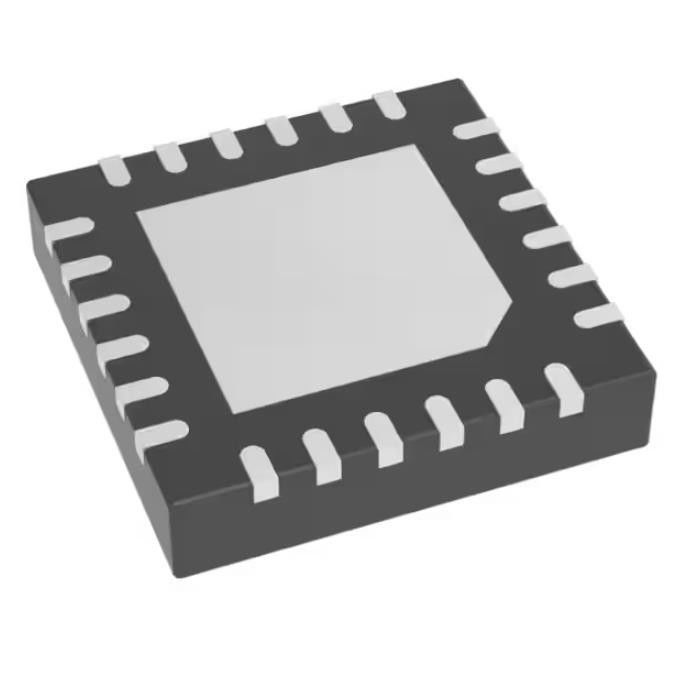

Módulo RF inalámbrico ADL5380ACPZ-R7 Demod Ic 400mhz-6ghz 24lfcsp
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ADL5380ACPZ-R7 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Función: | Desmodulador |
|---|---|---|---|
| Frecuencia de LO: | 400MHz ~ 6GHz | Frecuencia del RF: | 400MHz ~ 6GHz |
| P1dB: | 11.6dBm | Aumento: | 6.9dB |
| Figura de ruido: | 10.9dB | Actual - fuente: | 245 mA |
Descripción de producto
Módulo RF inalámbrico ADL5380ACPZ-R7 Demod Ic 400mhz-6ghz 24lfcsp
Demodulador de RF IC 400 MHz ~ 6 GHz 24-WFQFN Almohadilla expuesta, CSP
Especificaciones de ADL5380ACPZ-R7
| TIPO | DESCRIPCIÓN |
| Categoría | RF e inalámbrico |
| Demoduladores de RF | |
| Fabricante | dispositivos analógicos inc. |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Función | Demodulador |
| Frecuencia BAJA | 400 MHz ~ 6 GHz |
| Frecuencia RF | 400 MHz ~ 6 GHz |
| P1dB | 11.6dBm |
| Ganar | 6.9dB |
| Figura de ruido | 10.9dB |
| Suministro de corriente | 245mA |
| Suministro de voltaje | 4,75 V ~ 5,25 V |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | Almohadilla expuesta 24-WFQFN, CSP |
| Paquete de dispositivo del proveedor | 24-LFCSP (4x4) |
| Número de producto base | ADL5380 |
Caracteristicas deADL5380ACPZ-R7
Frecuencia RF y LO operativa: 400 MHz a 6 GHz Entrada IP3
30dBm a 900MHz
28 dBm a 1900 MHz
Entrada IP2: >65 dBm a 900 MHz
Entrada P1dB (IP1dB): 11,6 dBm a 900 MHz
Figura de ruido (NF)
10,9 dB a 900 MHz
11,7 dB a 1900 MHz
Ganancia de conversión de voltaje: ~7 dB
Precisión de demodulación en cuadratura a 900 MHz
Precisión de fase: ~0,2°
Equilibrio de amplitud: ~0,07 dB
Ancho de banda de demodulación: ~390 MHz
Unidad I/Q de banda base: 2 V pp en 200 Ω
Suministro único de 5 V
AplicacionesdeADL5380ACPZ-R7
Móvil W-CDMA/GSM/LTE
Radios de microondas punto a (multi) punto
Banda ancha inalámbrica y WiMAX
Clasificaciones ambientales y de exportación deADL5380ACPZ-R7
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
