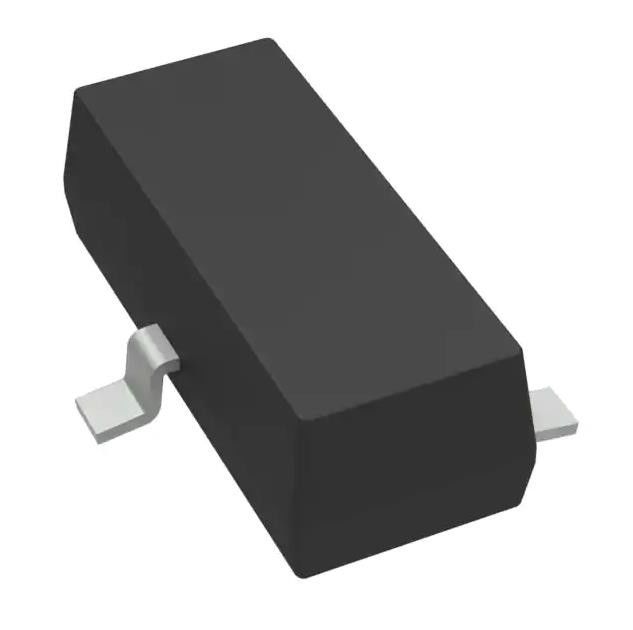

Referencia IC SOT23-3 15mA 1.24V 6VV del voltaje de la desviación de TLV431BIDBZR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TLV431BIDBZR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - salida (minuto/fijado): | 1.24V | Voltaje - salida (máxima): | 6 V |
|---|---|---|---|
| Actual - salida: | 15 mA | Las normas de seguridad: | ± 0,5% |
| Actual - cátodo: | 100 µA | Temperatura de funcionamiento: | -40 °C ~ 85 °C (TA) |
| Alta luz: | TLV431BIDBZR,referencia IC del voltaje de la desviación 15mA,referencia IC del voltaje de la desviación 1.24V |
||
Descripción de producto
TLV431BIDBZR IC VREF SHUNT ADJ 0,5% SOT23-3 15 mA 1,24V 6 VV
IC de referencia de tensión de derivación ajustable 1,24V 6 VV ±0,5% 15 mA SOT-23-3
Especificaciones de CC1206JRNPO9BN391
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Válvula de referencia de tensión | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Tipo de referencia | - ¿Qué haces? |
| Tipo de salida | Adjustable |
| Válvulas de tensión y de salida (min/fija) | 1.24 V |
| Voltagem - salida (máximo) | 6 V |
| Corriente - Producción | 15 mA |
| Las normas de seguridad | ±00,5% |
| Coeficiente de temperatura | - |
| Ruido - de 0,1 Hz a 10 Hz | - |
| Ruido - de 10 Hz a 10 kHz | - |
| Voltado - Entrada | - |
| Corriente - Suministro | - |
| Corriente - Cátodo | 100 μA |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | TO-236-3, SC-59, SOT-23-3 y otros |
| Paquete de dispositivos del proveedor | El SOT-23-3 |
| Número del producto de base | Se trata de la TLV 431. |
Característicasde lasCC1206JRNPO9BN391
• Funcionamiento a baja tensión, VREF = 1,24 V
• Tensión de salida ajustable, VO = VREF a 6 V
• Tolerancias de tensión de referencia a 25°C
¢ 0,5% para el TLV431B
¢ 1% para el TLV431A
¢ 1,5% para el TLV431
• Diferencias típicas de temperatura
️ 4 mV (de 0°C a 70°C)
¥ 6 mV (≥ 40°C a 85°C)
¥ 11 mV (¥ 40°C a 125°C)
• Baja corriente de cátodo operativo, 80 μA Típico
• 0,25-Ω Impedancia de salida típica
• El paquete SC-70 ultrapequeño ofrece una huella 40% menor que el SOT-23-3
• Véanse TLVH431 y TLVH432 para:
VKA más amplio (de 1,24 V a 18 V) e IK (80 mA)
¢ Paquete adicional SOT-89
¢ Múltiples Pinouts para los paquetes SOT-23-3 y SOT-89
• Sobre los productos que cumplen con el MIL-PRF-38535,
Todos los parámetros se prueban a menos que se indique lo contrario.
El procesamiento no incluye necesariamente el ensayo de todos los parámetros.
Aplicacionesde lasCC1206JRNPO9BN391
• Válvula de voltaje y corriente ajustable
• Regulación secundaria en los SMPS de retroalimentación
• Reemplazo de Zener
• Control de la tensión
• Comparador con referencia integrada
Clasificaciones medioambientales y de exportaciónde lasCC1206JRNPO9BN391
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
