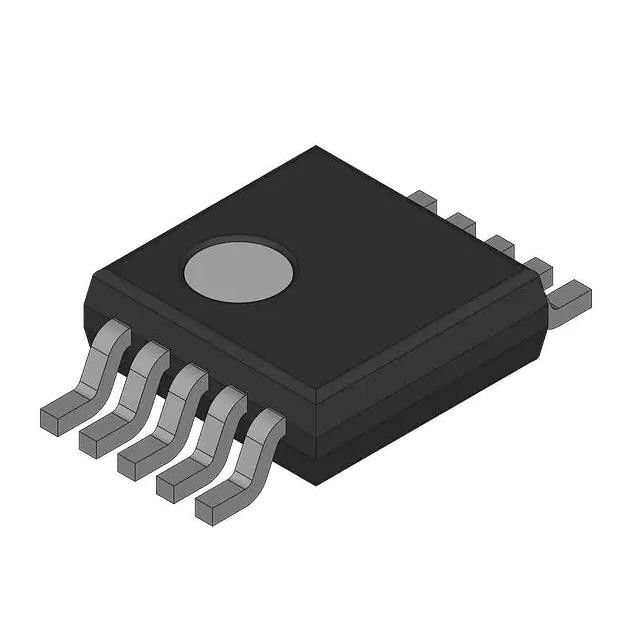

Controlador regulador LM5022MME/NOPB Salida positiva IC DC-DC 10-VSSOP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM5022MME/NOPB |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de salidas: | 1 | Fases de salida: | 1 |
|---|---|---|---|
| Voltaje - fuente (Vcc/Vdd): | 6V ~ 60V | Frecuencia - transferencia: | 200kHz ~ 990kHz |
| Ciclo de trabajo: | El 95% (máximo) | Rectificador síncrono: | No |
| Sincronización de reloj: | Sí | Temperatura de funcionamiento: | -40°C ~ 125°C (TJ) |
Descripción de producto
Controlador regulador LM5022MME/NOPB Salida positiva IC DC-DC 10-VSSOP
Boost, regulador SEPIC Salida positiva Step-Up, Step-Up/Step-Down DC-DC Controller IC 10-VSSOP
Especificaciones de LM5022MME/NOPB
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Controladores de conmutación CC CC | |
| Fabricante | Semiconductor Nacional |
| Serie | - |
| Paquete | A granel |
| Estado del producto | Activo |
| Tipo de salida | Controlador de transistores |
| Función | Step-Up, Step-Up/Step-Down |
| Configuración de salida | Positivo |
| Topología | Impulso, SEPIC |
| Número de salidas | 1 |
| Fases de salida | 1 |
| Voltaje - Suministro (Vcc/Vdd) | 6V ~ 60V |
| Frecuencia - Conmutación | 200kHz ~ 990kHz |
| Ciclo de trabajo (máx.) | 95% |
| Rectificador síncrono | No |
| Sincronización de reloj | Sí |
| Interfaces seriales | - |
| Funciones de control | Control de frecuencia, arranque suave |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 10-TFSOP, 10-MSOP (0,118", 3,00 mm de ancho) |
| Paquete de dispositivo del proveedor | 10-VSSOP |
| Número de producto base | LM5022 |
CaracterísticasdeLM5022MME/NOPB
■ Regulador de arranque interno de 60 V
■ Controlador de compuerta MOSFET pico 1A
■ Rango VIN 6V a 60V
■ Límite de ciclo de trabajo del 90 %
■ UVLO programable con histéresis
■ Límite de corriente ciclo por ciclo
■ Sincronizable externo (acoplado a CA)
■ Conjunto de frecuencia de oscilador de resistencia única
■ Compensación de pendiente
■ Arranque suave ajustable
■ Paquete MSOP-10
AplicacionesdeLM5022MME/NOPB
■ Convertidor de refuerzo
■ Convertidor SEPIC
Clasificaciones ambientales y de exportacióndeLM5022MME/NOPB
| ATRIBUTO | DESCRIPCIÓN |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
