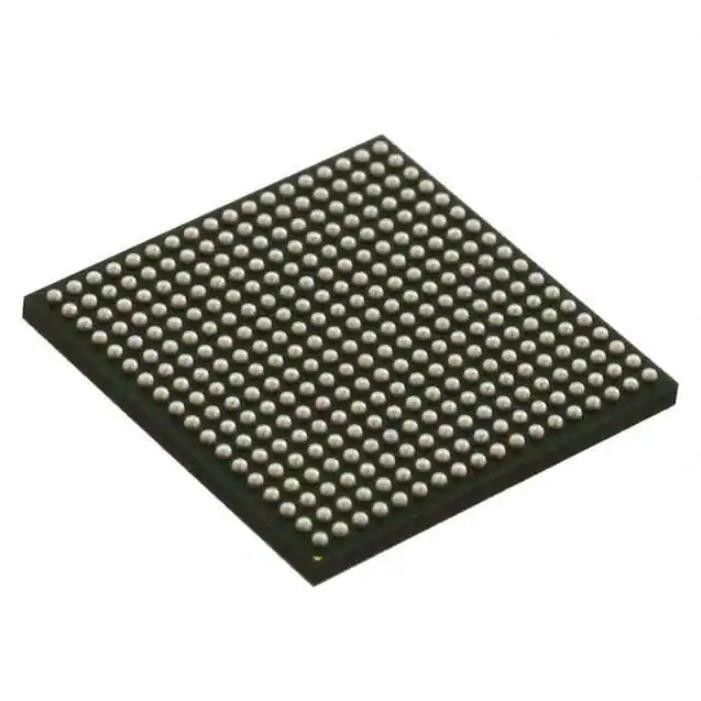

Mpu inalámbrico Sitara 1.0ghz 324nfbga del Ic del módulo de AM3352BZCZA100 Rf
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | AM3352BZCZA100 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | Texas Instruments | Serie: | Sitara™ |
|---|---|---|---|
| paquete: | Bandeja | Situación del producto: | Activo |
| Procesador de la base: | ARM® Cortex®-A8 | Número de corazones/de anchura del autobús: | 1 base, de 32 bits |
| Velocidad: | 1,0 GHz | Co-Processors/DSP: | Multimedia; SIMD NEON™ |
Descripción de producto
Mpu inalámbrico Sitara 1.0ghz 324nfbga del Ic del módulo de AM3352BZCZA100 Rf
Microprocesador IC Sitara™ de ARM® Cortex®-A8 1 base, 1.0GHz de 32 bits 324-NFBGA (15x15)
Especificaciones de AM3352BZCZA100
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microprocesadores | |
| Mfr | Texas Instruments |
| Serie | Sitara™ |
| Paquete | Bandeja |
| Situación del producto | Activo |
| Procesador de la base | ARM® Cortex®-A8 |
| Número de corazones/de anchura del autobús | 1 base, de 32 bits |
| Velocidad | 1.0GHz |
| Co-Processors/DSP | Multimedias; NEON™ SIMD |
| RAM Controllers | LPDDR, DDR2, DDR3, DDR3L |
| Aceleración de los gráficos | Sí |
| Reguladores de la exhibición y del interfaz | LCD, pantalla táctil |
| Ethernet | 10/100/1000Mbps (2) |
| SATA | - |
| USB | USB 2,0 + PHY (2) |
| Voltaje - entrada-salida | 1.8V, 3.3V |
| Temperatura de funcionamiento | -40°C ~ 105°C (TJ) |
| Rasgos de seguridad | Criptografía, generador de número al azar |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 324-LFBGA |
| Paquete del dispositivo del proveedor | 324-NFBGA (15x15) |
| Interfaces adicionales | PODER, yo ² C, McASP, McSPI, MMC/SD/SDIO, UART |
| Número bajo del producto | AM3352 |
Características de AM3352BZCZA100
• Hasta 1-GHz Sitara™ ARM® Cortex® -‑ A8 32 mordido procesador del RISC
– Coprocesador de NEON™ SIMD
– 32KB de la instrucción del L1 y 32KB del escondrijo de los datos con la detección del Solo-error (paridad)
– 256KB del escondrijo L2 con el código de corrección de error (ECC)
– 176KB de la ROM de la bota del En-microprocesador
– 64KB de RAM dedicado
– Emulación y eliminar errores - de JTAG
– Regulador de interrupción (hasta 128 peticiones de interrupción)
• Memoria del En-microprocesador (L3 compartido RAM)
– 64KB del regulador de fines generales de la memoria del En-microprocesador (OCMC) RAM
– Accesible a todos los amos
– Apoya la retención para la atención rápida
• Interfaces externos de la memoria (EMIF)
– mDDR (LPDDR), DDR2, DDR3, regulador de DDR3L:
– mDDR: reloj 200-MHz (tarifa de datos 400-MHz)
– DDR2: reloj 266-MHz (tarifa de datos 532-MHz)
– DDR3: reloj 400-MHz (tarifa de datos 800-MHz)
– DDR3L: reloj 400-MHz (tarifa de datos 800-MHz)
– ómnibus de datos de 16 bits
– 1GB del espacio direccionable total
– Apoya un x16 o dos configuraciones de dispositivo de memoria x8
– Regulador de fines generales de la memoria (GPMC)
– Interfaz asincrónico de 8 bits y de 16 bits flexible de la memoria con hasta siete Chip Selects (NAND, NI, Muxed-NI, SRAM)
– Utiliza el código de BCH para apoyar a 4, 8, o de 16 bits ECC
– Utiliza el código de Hamming para apoyar a ECC 1-Bit
– Módulo del localizador del error (OLMO)
– Utilizado conjuntamente con el GPMC para localizar direcciones de los errores de datos de los polinomios del síndrome generados usando un algoritmo de BCH
– Ayudas 4, 8, y de 16 bits por la ubicación de error del bloque 512-Byte basada en los algoritmos de BCH
• Subsistema en tiempo real programable de la unidad y subsistema de comunicación industrial (PRU-ICSS)
– Protocolos de las ayudas tales como EtherCAT
• PROFIBUS, PROFINET, EtherNet/IP™, y más
– Dos unidades en tiempo real programables (PRUs)
– procesador del RISC de 32 bits de la carga/de la tienda capaz del funcionamiento en 200 megaciclos
– 8KB de la instrucción RAM With Single-Error Detection (paridad)
– 8KB de los datos RAM With Single-Error Detection (paridad)
– Multiplicador de 32 bits del Solo-ciclo con el acumulador 64-bit
– El módulo aumentado de GPIO proporciona ShiftIn/fuera de la ayuda y del cierre paralelo en señal externa
– 12KB de RAM With Single-Error Detection compartido (paridad)
– Tres bancos de registro 120-Byte accesibles por cada PRU
– Regulador de interrupción (INTC) para los acontecimientos de la entrada del sistema de tramitación
– Autobús local de la interconexión para conectar amos internos y externos con los recursos dentro del PRU-ICSS
– Periférico dentro del PRU-ICSS:
– Un puerto de UART con los pernos del control de flujo, ayudas hasta 12 Mbps
– Un módulo aumentado de la captura (eCAP)
– Dos puertos Ethernet MII que apoyan Ethernet industrial, tal como EtherCAT
– Un puerto de MDIO
• Poder, reset, y módulo de la gestión del reloj (PRCM)
– Controla la entrada y la salida de los modos en modo espera y del Profundo-sueño
– Responsable del sueño que ordena, del interruptor-Apagado del ámbito del poder que ordena, de la secuencia para despertar, y del ámbito del poder Interruptor-en la secuencia
– Relojes
– 15 integrados - al oscilador de alta frecuencia 35-MHz usado para generar un reloj de referencia para el diverso sistema y los relojes periféricos
– Apoya el reloj individual permiten e inhabilitan al control para que los subsistemas y los periférico faciliten el consumo de energía reducido
– Cinco ADPLLs para generar los relojes de sistema (subsistema del MPU, interfaz de RDA, USB y periférico [MMC y SD, UART, SPI, I 2C], L3, L4, Ethernet, reloj del pixel de GFX [SGX530], del LCD)
Usos de AM3352BZCZA100
• Periférico del juego
• Automatización casera e industrial
• Dispositivos médicos del consumidor
• Impresoras
• Sistemas elegantes del peaje
• Máquinas expendedoras conectadas
• Balanzas
• Consolas educativas
• Juguetes avanzados
Clasificaciones ambientales y de la exportación de AM3352BZCZA100
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
