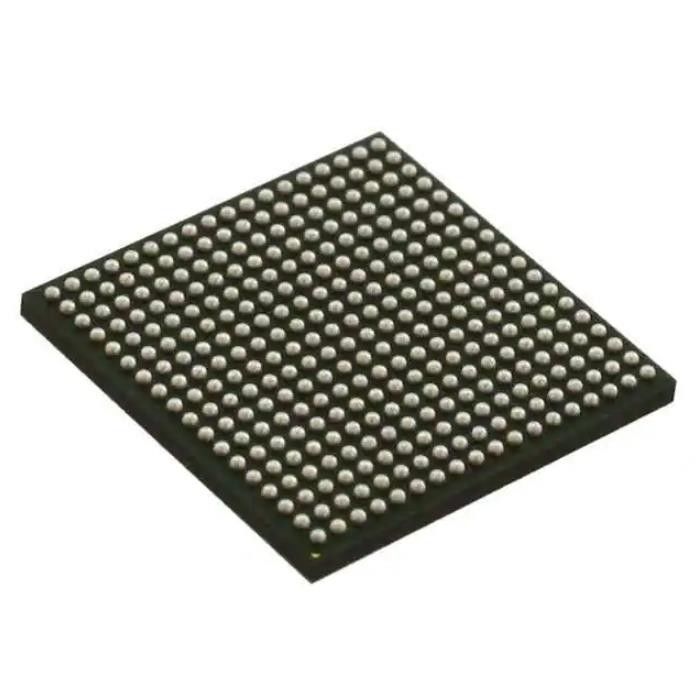

AM3352BZCZD80 Chips CI electrónicos IC Mpu Sitara 800MHZ 324NFBGA
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | AM3352BZCZD80 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | Texas Instruments | Serie: | Sitara™ |
|---|---|---|---|
| Paquete: | Bandeja | Situación del producto: | Activo |
| Procesador de la base: | ARM® Cortex®-A8 | Número de corazones/de anchura del autobús: | 1 base, de 32 bits |
| Velocidad: | 800MHz | Co-Processors/DSP: | Multimedia; SIMD NEON™ |
| Alta luz: | AM3352BZCZD80,IC Mpu Sitara 800 MHz,Mpu Sitara 800 MHz 324NFBGA |
||
Descripción de producto
Módulo Rf inalámbrico AM3352BZCZD80 Ic Mpu Sitara 800mhz 324nfbga
Microprocesador ARM® Cortex®-A8 CI Sitara™ 1 núcleo, 32 bits 800MHz 324-NFBGA (15x15)
Especificaciones de AM3352BZCZD80
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| microprocesadores | |
| Fabricante | Instrumentos Texas |
| Serie | Sitara™ |
| Paquete | Bandeja |
| Estado del producto | Activo |
| Procesador central | ARM® Cortex®-A8 |
| Número de núcleos/ancho de bus | 1 núcleo, 32 bits |
| Velocidad | 800MHz |
| Coprocesadores/DSP | Multimedia;SIMD NEON™ |
| Controladores de RAM | LPDDR, DDR2, DDR3, DDR3L |
| Aceleración de gráficos | Sí |
| Controladores de pantalla e interfaz | LCD, pantalla táctil |
| ethernet | 10/100/1000 Mbps (2) |
| sata | - |
| USB | USB 2.0 + PHY (2) |
| Voltaje - E/S | 1,8 V, 3,3 V |
| Temperatura de funcionamiento | -40°C ~ 90°C (TJ) |
| Características de seguridad | Criptografía, generador de números aleatorios |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 324-LFBGA |
| Paquete de dispositivo del proveedor | 324-NFBGA (15x15) |
| Interfaces adicionales | PUEDE, I²C, McASP, McSPI, MMC/SD/SDIO, UART |
| Número de producto base | AM3352 |
Caracteristicas deAM3352BZCZD80
• Procesador Sitara™ ARM® Cortex® -A8 de 32 bits RISC de hasta 1 GHz
– Coprocesador NEON™ SIMD
– 32 KB de instrucción L1 y 32 KB de caché de datos con detección de error único (paridad)
– 256 KB de caché L2 con código de corrección de errores (ECC)
– 176 KB de ROM de arranque en chip
– 64 KB de RAM dedicada
– Emulación y Depuración - JTAG
– Controlador de interrupción (hasta 128 solicitudes de interrupción)
• Memoria en chip (RAM L3 compartida)
– 64 KB de memoria RAM de controlador de memoria en chip de propósito general (OCMC)
– Accesible a todos los maestros
– Soporta Retención para Despertar Rápido
• Interfaces de memoria externa (EMIF)
– Controlador mDDR(LPDDR), DDR2, DDR3, DDR3L:
– mDDR: reloj de 200 MHz (velocidad de datos de 400 MHz)
– DDR2: reloj de 266 MHz (velocidad de datos de 532 MHz)
– DDR3: reloj de 400 MHz (velocidad de datos de 800 MHz)
– DDR3L: reloj de 400 MHz (velocidad de datos de 800 MHz)
– Bus de datos de 16 bits
– 1 GB de espacio direccionable total
– Admite configuraciones de un dispositivo de memoria x16 o dos x8
– Controlador de memoria de propósito general (GPMC)
– Interfaz de memoria asíncrona flexible de 8 bits y 16 bits con hasta siete selecciones de chip (NAND, NOR, Muxed-NOR, SRAM)
– Utiliza código BCH para admitir ECC de 4, 8 o 16 bits
– Utiliza código Hamming para admitir ECC de 1 bit
– Módulo localizador de errores (ELM)
– Usado en conjunto con el GPMC para localizar direcciones de errores de datos de polinomios de síndrome generados usando un algoritmo BCH
– Admite 4, 8 y 16 bits por ubicación de error de bloque de 512 bytes basada en algoritmos BCH
• Subsistema de Unidad de Tiempo Real Programable y Subsistema de Comunicación Industrial (PRU-ICSS)
– Admite protocolos como EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™ y más
– Dos unidades programables en tiempo real (PRU)
– Procesador RISC de carga/almacenamiento de 32 bits capaz de funcionar a 200 MHz
– 8 KB de RAM de instrucciones con detección de un solo error (paridad)
– 8 KB de RAM de datos con detección de un solo error (paridad)
– Multiplicador de ciclo único de 32 bits con acumulador de 64 bits
– El módulo GPIO mejorado proporciona soporte de cambio de entrada/salida y bloqueo paralelo en la señal externa
– 12 KB de RAM compartida con detección de un solo error (paridad)
– Tres bancos de registro de 120 bytes accesibles por cada PRU
– Controlador de interrupción (INTC) para el manejo de eventos de entrada del sistema
– Bus de interconexión local para conectar maestros internos y externos a los recursos dentro de la PRU-ICSS
– Periféricos Dentro de la PRU-ICSS:
– Un puerto UART con pines de control de flujo, admite hasta 12 Mbps
– Un módulo de captura mejorada (eCAP)
– Dos puertos Ethernet MII compatibles con Ethernet industrial, como EtherCAT
– Un puerto MDIO
• Módulo de administración de energía, restablecimiento y reloj (PRCM)
– Controla la entrada y salida de los modos Stand-By y Deep-Sleep
– Responsable de la secuencia de suspensión, la secuencia de apagado del dominio de energía, la secuencia de activación y la secuencia de encendido del dominio de energía
– Relojes
– Oscilador integrado de alta frecuencia de 15 a 35 MHz utilizado para generar un reloj de referencia para varios sistemas y relojes periféricos
– Admite el control de activación y desactivación de reloj individual para subsistemas y periféricos para facilitar la reducción del consumo de energía
– Cinco ADPLL para generar relojes del sistema (subsistema MPU, interfaz DDR, USB y periféricos [MMC y SD, UART, SPI, I 2C], L3, L4, Ethernet, GFX [SGX530], LCD Pixel Clock)
AplicacionesdeAM3352BZCZD80
• Periféricos para juegos
• Domótica e Industrial
• Aparatos médicos de consumo
• Impresoras
• Sistemas de Peaje Inteligente
• Máquinas expendedoras conectadas
• Balanzas
• Consolas educativas
• Juguetes avanzados
Clasificaciones ambientales y de exportación deAM3352BZCZD80
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
