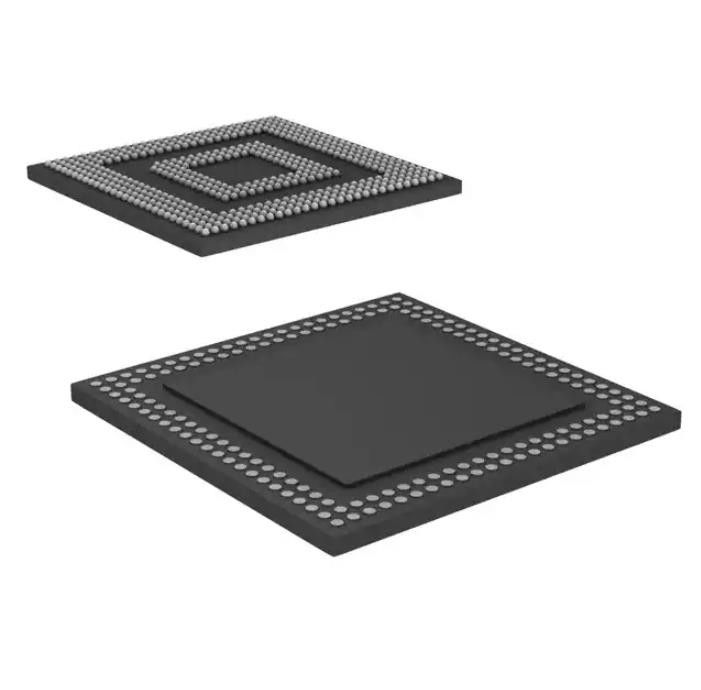

Mpu Sitara 800mhz 515fcbga del chip CI del circuito integrado de AM3703CBP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | AM3703CBP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | Texas Instruments | Serie: | Sitara™ |
|---|---|---|---|
| paquete: | Bandeja | Situación del producto: | No para los nuevos diseños |
| Procesador de la base: | ARM® Cortex®-A8 | Número de corazones/de anchura del autobús: | 1 base, de 32 bits |
| Velocidad: | 800MHz | Co-Processors/DSP: | Multimedia; SIMD NEON™ |
Descripción de producto
Mpu Sitara 800mhz 515fcbga del chip CI del circuito integrado de AM3703CBP
Microprocesador IC Sitara™ de ARM® Cortex®-A8 1 base, 800MHz de 32 bits 515-POP-FCBGA (12x12)
Especificaciones de AM3703CBP
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microprocesadores | |
| Mfr | Texas Instruments |
| Serie | Sitara™ |
| Paquete | Bandeja |
| Situación del producto | No para los nuevos diseños |
| Procesador de la base | ARM® Cortex®-A8 |
| Número de corazones/de anchura del autobús | 1 base, de 32 bits |
| Velocidad | 800MHz |
| Co-Processors/DSP | Multimedias; NEON™ SIMD |
| RAM Controllers | SDRAM |
| Aceleración de los gráficos | No |
| Reguladores de la exhibición y del interfaz | LCD |
| Ethernet | - |
| SATA | - |
| USB | USB 2,0 (4) |
| Voltaje - entrada-salida | 1.8V |
| Temperatura de funcionamiento | 0°C ~ 90°C (TJ) |
| Rasgos de seguridad | - |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 515-WFBGA, FCBGA |
| Paquete del dispositivo del proveedor | 515-POP-FCBGA (12x12) |
| Interfaces adicionales | HDQ/1-Wire, ² C, McBSP, McSPI, MMC/SD/SDIO, UART de I |
| Número bajo del producto | AM3703 |
Características de AM3703CBP
• Microprocesadores del BRAZO de AM3715/03 Sitara:
– Compatible con arquitectura de OMAP™ 3
– Subsistema del microprocesador de Sitara™ ARM® (MPU)
• Hasta 1-GHz Sitara™ ARM® Cortex™-A8 la base también apoya 300, 600, y la operación 800-MHz
• Coprocesador de NEON™ SIMD
– Acelerador de gráficos de POWERVR SGX™ (AM3715 únicos)
• La teja basó la arquitectura que entregaba hasta 20 MPoly/sec
• Motor escalable universal de Shader: Pixel de incorporación del motor con hilos múltiples y función de Shader de la cima
• Estándar industrial API Support: OpenGLES 1,1 y 2,0, OpenVG1.0
• Transferencia de tarea, equilibrio de carga, y gestión granulosos finos del poder
• Antimelladura de alta calidad programable de la imagen
– Interfaces externos de la memoria:
• Regulador de SDRAM (SDRC)
– 16, espacio de dirección de 32 bits del total de With 1G-Byte del regulador de la memoria
– Interfaces a SDRAM de baja potencia
– Planificador de la memoria de SDRAM (SMS) y motor de la rotación
• Regulador de fines generales de la memoria (GPMC)
– ómnibus multiplexado ancho de 16 bits de la dirección/de datos
– Hasta 8 espacio de dirección de Chip Select Pins With 128M-Byte por Chip Select Pin
– Interfaz de Glueless a NI flash, NAND Flash (con el cálculo del código del ECC Hamming), SRAM ANDPSEUDO-SRAM
– Control asincrónico flexible del protocolo para el interfaz a la lógica de encargo (FPGA, CPLD, Asics, etc.)
– Dirección de Nonmultiplexed/modo de datos (espacio de dirección limitado 2K-Byte)
– entrada-salida 1.8-V y 3.0-V (MMC1 único), 0.9-V al voltaje adaptante 0.9-V de la base del procesador 1.2-V a la nota adaptante del voltaje de 1.1-V Core Logic: Éstos son voltajes del punto del rendimiento operativo del defecto (OPP) y se podrían optimizar para bajar valores usando SmartReflex AVS.
– Grados comerciales, industriales, y extendidos de la temperatura
– Comunicación serial
• 5 puertos serie protegidos de varios canales (McBSPs)
– Almacenador intermediario de la transmisión/recepción de 512 bytes (McBSP1/3/4/5)
– almacenador intermediario de la transmisión/recepción 5K-Byte (McBSP2)
– Ayuda de la base del EFECTO LOCAL (McBSP2 y
3 solamente) para el filtro, el aumento, y las operaciones de la mezcla
– Interfaz directo al dispositivo de I2S y del PCM y a los autobuses de T
– Modo de la transmisión/recepción de 128 canales
• Cuatro puertos maestro/satélite del interfaz de Multichannel Serial Port (McSPI)
• De alta velocidad/Lleno-velocidad/subsistema de poca velocidad del USB OTG (interfaz de 12-/8-Pin ULPI)
• De alta velocidad/Lleno-velocidad/subsistema de poca velocidad del host USB de Multiport
– interfaz de 12-/8-Pin ULPI o interfaz en serie 6-/4-/3-Pin
• Un interfaz de HDQ/1-Wire
• Cuatro UARTs (uno con modos del infrarrojo de la asociación [IrDA] y del consumidor de los datos infrarrojos [círculo])
Usos de AM3703CBP
Este equilibrio del funcionamiento y el poder permiten que el dispositivo apoye los usos siguientes del ejemplo:
• Terminales portátiles de los datos
• Navegación
• Infotainment auto
• Juego
• Proyección de imagen médica
• Automatización casera
• Interfaz de máquina humano
• Control industrial
• Prueba y medida
• Ordenador de placa única
Clasificaciones ambientales y de la exportación de AM3703CBP
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
