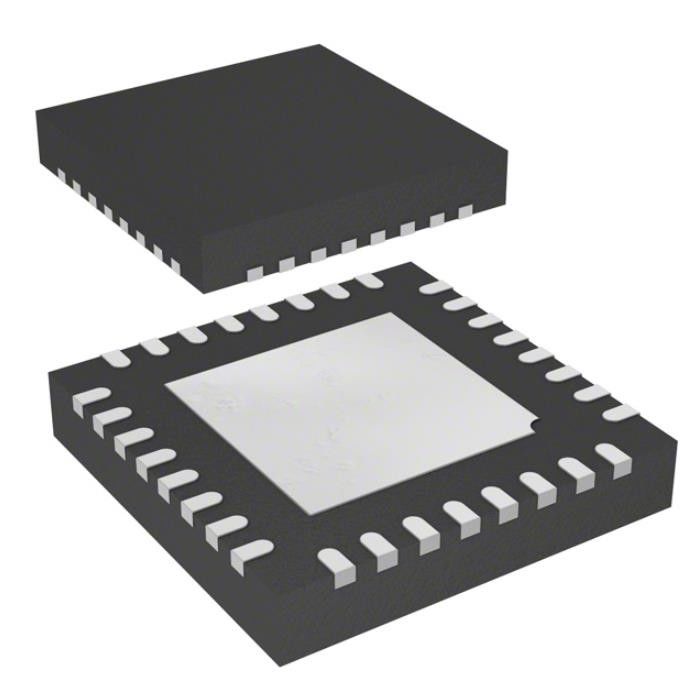

Circuito integrado IC Chip Mcu 8bit 8kb 32qfn de destello de AT90PWM3B-16MU
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | AT90PWM3B-16MU |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| paquete: | Bandeja | Situación del producto: | Activo |
|---|---|---|---|
| Procesador de la base: | AVR | Tamaño de base: | de 8 bits |
| Velocidad: | 16MHz | Conectividad: | SPI, UART/USART |
| Periférico: | El apagón detecta/el reset, POR, PWM, WDT | Número de entrada-salida: | 27 |
Descripción de producto
Chip CI Mcu 8bit 8kb 32qfn de destello del circuito integrado de AT90PWM3B-16MU
AVR AVR® 90PWM que enciende el microcontrolador IC 16MHz de 8 bits 8KB (8K x 8) 32-QFN DE DESTELLO (7x7)
Especificaciones de AT90PWM3B-16MU
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Tecnología del microchip |
| Serie | Iluminación de AVR® 90PWM |
| Paquete | Bandeja |
| Situación del producto | Activo |
| Procesador de la base | AVR |
| Tamaño de base | de 8 bits |
| Velocidad | 16MHz |
| Conectividad | SPI, UART/USART |
| Periférico | El apagón detecta/el reset, POR, PWM, WDT |
| Número de entrada-salida | 27 |
| Tamaño de la memoria del programa | 8KB (8K x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | 512 x 8 |
| RAM Size | 512 x 8 |
| Voltaje - fuente (Vcc/Vdd) | 2.7V ~ 5.5V |
| Convertidores de datos | A/D 11x10b; D/A 1x10b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 105°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 32-VQFN expuso el cojín |
| Paquete del dispositivo del proveedor | 32-QFN (7x7) |
| Número bajo del producto | AT90PWM3B |
Características de AT90PWM3B-16MU
• Alto rendimiento, microcontrolador de 8 bits de Atmel® AVR® de la energía baja
• Arquitectura avanzada del RISC
– 129 instrucciones potentes - la mayoría de la sola ejecución del ciclo de reloj
– 32 x 8 registros de trabajo de fines generales
– Operación completamente estática
– Hasta 1 MIPS de producción por el megaciclo
– multiplicador del ciclo del En-microprocesador 2
• Datos y memoria permanente del programa
– los bytes 8K destellan de memoria programable del programa del En-sistema
• Resistencia: 10.000 escriba/los ciclos del borrado
– Sección opcional del código de la bota con los pedazos independientes de la cerradura
• En-sistema que programa por programa de la bota del En-microprocesador
• Verdad Lectura-Mientras que-escriba la operación
– 512 bytes del En-sistema EEPROM programable
• Resistencia: 100.000 escriba/los ciclos del borrado
– 512 bytes SRAM interno
– Cerradura programada para la seguridad de destello del programa y de datos de EEPROM
• En Chip Debug Interface (debugWIRE)
• Características periféricas
– Dos o tres PSC de alta velocidad de 12 pedazos (reguladores de la etapa del poder) con el aumento mordido 4 de la resolución
• PWM invertido sin traslapo hizo salir los pernos con Muerto-tiempo flexible
• Ciclo de trabajo variable y frecuencia de PWM
• Actualización síncrona de todos los registros de PWM
• El auto para la función para la puesta en práctica conducida acontecimiento de PFC
• Anchura del paso de menos de 25 herzios en 150 kilociclos de frecuencia de la salida
• PSC2 con cuatro pernos de la salida y matrices de la salida
– Un contador de tiempo/contador de fines generales de 8 bits con el modo separado de Prescaler y de la captura
– Un contador de tiempo/contador de fines generales de 16 bits con Prescaler separado, compara modo y modo de la captura
– USART serial programable
• Modo estándar de UART
• 16/17 modo bifásico del pedazo para DALI Communications
– Interfaz en serie maestro/satélite de SPI
– 10 pedazo ADC
• Hasta 11 solos canales terminados y 2 pares completamente diferenciados del canal del ADC
• Aumento programable (5x, 10x, 20x, 40x en los canales diferenciados)
• Voltaje interno de la referencia
– 10 pedazo DAC
– Comparador análogo dos o tres con el Resistor-orden para ajustar voltaje de la comparación
– 4 interrupciones externas
– Reloj de vigilancia programable con el oscilador separado del En-microprocesador
• Características especiales del microcontrolador
– Marcha lenta de la energía baja, reducción del nivel de ruidos, y modos del poder abajo
– Del poder reset encendido y Brown programable fuera de la detección
– Arsenal de la bandera en el espacio Pedazo-programable de la entrada-salida (4 bytes)
Usos de AT90PWM3B-16MU
Esta documentación contiene los ejemplos de código simples que muestran brevemente cómo utilizar las diversas piezas del dispositivo. Estos ejemplos de código asumen que el archivo de encabezado específico de la pieza está incluido antes de la compilación. Sea consciente que no todos los vendedores del compilador C incluyen definiciones mordidas en los archivos de encabezado e interrumpen la dirección en C son dependiente del recopilador. Confirme por favor con la documentación del compilador C para más detalles.
Clasificaciones ambientales y de la exportación de AT90PWM3B-16MU
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
