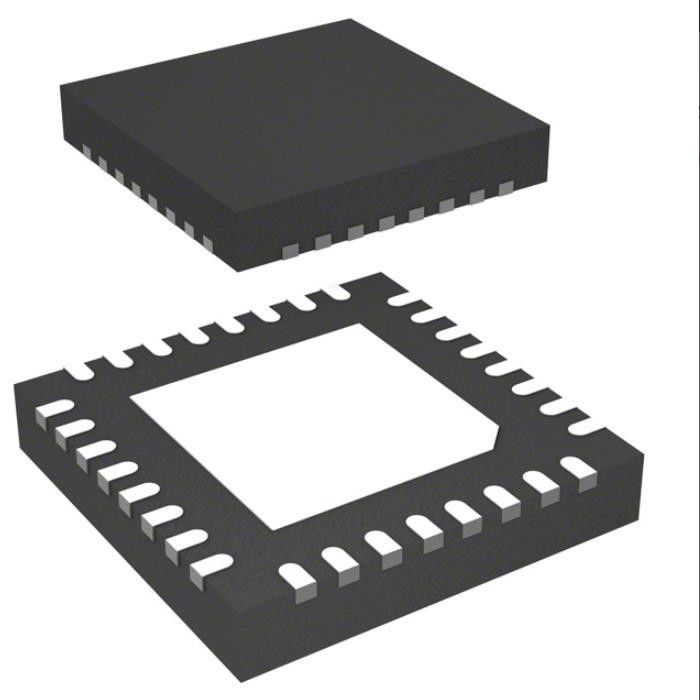

Módulo inalámbrico Ic Rf Txrx+Mcu Ism<1ghz 32vfqfn de ATA5833-WNQW Rf
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ATA5833-WNQW |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Digi-Key programable: | No verificado |
|---|---|---|---|
| Tipo: | TxRx + MCU | Familia/estándar del RF: | ISMO general < 1GHz |
| Modulación: | PIDA, FSK | Frecuencia: | 315MHz, 434MHz, 868MHz, 915MHz |
| Tarifa de datos (máxima): | 120kbpsDT | Poder - salida: | 14.5dBm |
Descripción de producto
Ismo inalámbrico del Ic Rf Txrx+Mcu del módulo de ATA5833-WNQW Rf<1ghz 32vfqfn="">
General ISMO de IC RF TxRx + de MCU < 1GHz="" 315MHz="">
Especificaciones de ATA5833-WNQW
| TIPO | DESCRIPCIÓN |
| Categoría | RF y radio |
| Transmisor-receptor ICs del RF | |
| Mfr | Tecnología del microchip |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Digi-Key programable | No verificado |
| Tipo | TxRx + MCU |
| Familia/estándar del RF | ISMO general < 1GHz=""> |
| Protocolo | - |
| Modulación | PIDA, FSK |
| Frecuencia | 315MHz, 434MHz, 868MHz, 915MHz |
| Tarifa de datos (máxima) | 120kbps |
| Poder - salida | 14.5dBm |
| Sensibilidad | -125dBm |
| Tamaño de la memoria | ROM 24kB |
| Interfaces en serie | SPI |
| GPIO | 2 |
| Voltaje - fuente | 1.9V ~ 3.6V, 2.4V ~ 5.5V |
| Actual - recibiendo | 9.8mA |
| Actual - transmitiendo | 9.4mA ~ 13.8mA |
| Temperatura de funcionamiento | -40°C ~ 105°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 32-VFQFN expuso el cojín |
| Paquete del dispositivo del proveedor | 32-QFN (5x5) |
| Número bajo del producto | ATA5833 |
Características de ATA5833-WNQW
●Base del microcontrolador de AVR® con la biblioteca de 1Kbyte SRAM y de 24Kbyte RF en el firmware (ROM)
●Atmel® ATA5831: 20Kbyte del flash del usuario
●Atmel ATA5832: 20Kbyte de la ROM del usuario
●Atmel ATA5833: Ninguna memoria del usuario — Biblioteca del RF en firmware solamente
●Gamas de frecuencia apoyadas
●Bajo-banda 310MHz a 318MHz, 418MHz a 477MHz
●Alto-banda 836MHz a 956MHz
●315.00MHz/433.92MHz/868.30MHz y 915.00MHz con un cristal 24.305MHz
●Consumo de poca intensidad
●9.8mA para RXMode (bajo-banda), 1.2mA para la interrogación del tres-canal del ciclo 21ms
●9.4mA/13.8mA para TXMode (bajo-banda, abadejo = 6dBm/10dBm)
●Corriente típica de OFFMode de 5nA (600nA máximo en contra = 3.6V y T = 85°C)
●De potencia de salida programable – 12dBm a +14.5dBm (paso 0.4dB)
●Apoya la clase 0dBm de ARIB STD-T96
●PIDA formar para reducir ancho de banda espectral de la señal de salida modulada del PA
●Punto entrado de la compresión 1dB
●– 48dBm (nivel completo de la sensibilidad)
●– 20dBm (el humedecer activo de la antena)
●Frecuencia programable del canal con PLL fraccionario-n
●resolución 93Hz para la bajo-banda
●resolución 185Hz para la alto-banda
●Desviación ±0.375kHz del FSK a ±93kHz
●Sensibilidad del FSK (Manchester cifró) en 433.92MHz
●– 108.5dBm en el 20Kbit/s f = ± 20kHz BWIF = 165kHz
●– 111dBm en el 10Kbit/s f = ± 10kHz BWIF = 165kHz
●– 114dBm en el 5Kbit/s f = ± 5kHz BWIF = 165kHz
●– 122.5dBm en el 0.75Kbit/s f = ± 0.75kHz BWIF = 25kHz
●PIDA la sensibilidad (Manchester cifró) en 433.92MHz
●– 110.5dBm en 20Kbit/s BWIF = 80kHz
●– 125dBm en 0.5Kbit/s BWIF = 25kHz
●Programable Rx-SI ancho de banda 25kHz a 366kHz (pasos del aproximadamente 10%)
Usos de ATA5833-WNQW
El transmisor-receptor se diseña para ser utilizado en las áreas de aplicación siguientes:
●Sistema remoto del Keyless Entry (RKE)
●La entrada pasiva va sistema (la CLAVIJA)
●Sistema de vigilancia de la presión de neumáticos (TPM, TPMS)
●Sistema del comienzo remoto (RS)
●Sistemas teledirigidos, e.g., abrelatas de la puerta del garaje
●Usos elegantes del RF
●Sistemas de telémetro
Clasificaciones ambientales y de la exportación de ATA5833-WNQW
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
