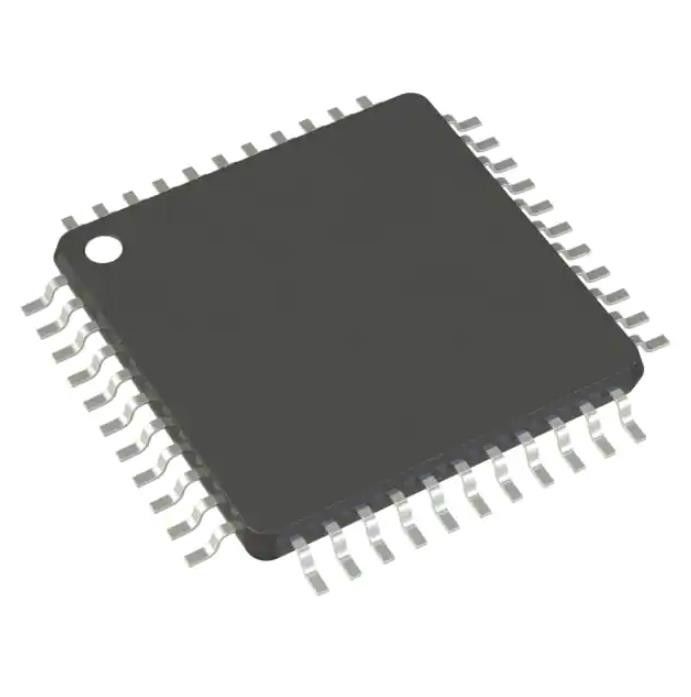

Circuito IC ATMEGA644PA-AUR 64KB FLASH 44TQFP Mcu 8bit
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ATMEGA644PA-AUR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Procesador de la base: | AVR |
|---|---|---|---|
| Tamaño de base: | de 8 bits | Velocidad: | 20MHz |
| Conectividad: | ² C, SPI, UART/USART DE I | Periférico: | El apagón detecta/el reset, POR, PWM, WDT |
| Número de entrada-salida: | 32 | Tamaño de la memoria del programa: | 64KB (32K x 16) |
| Alta luz: | Circuito IC ATMEGA644PA-AUR,64KB FLASH 44TQFP Mcu 8 bits,44TQFP ATMEGA644PA-AUR |
||
Descripción de producto
ATmega644PA-AURChip CI de circuito integradoMcu 8bit 64kb Flash 44tqfp
AVR AVR® ATmega Microcontrolador IC 8-Bit 20MHz 64KB (32K x 16) FLASH 44-TQFP (10x10)
Especificaciones deATmega644PA-AUR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | Tecnología de microchip |
| Serie | AVR® ATmega |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Procesador central | AVR |
| Tamaño del núcleo | 8 bits |
| Velocidad | 20 MHz |
| Conectividad | I²C, SPI, UART/USART |
| Periféricos | Detección/reinicio de caída de tensión, POR, PWM, WDT |
| Número de E/S | 32 |
| Tamaño de la memoria del programa | 64KB (32K x 16) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | 2Kx8 |
| Tamaño de RAM | 4Kx8 |
| Voltaje - Suministro (Vcc/Vdd) | 1,8 V ~ 5,5 V |
| Convertidores de datos | A/D 8x10b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 44-TQFP |
| Paquete de dispositivo del proveedor | 44-TQFP (10x10) |
| Número de producto base | ATMEGA644 |
Caracteristicas deATmega644PA-AUR
•Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura RISC avanzada
• 131 poderosas instrucciones: la mayoría de las ejecuciones de ciclo de un solo reloj
• Registros de trabajo de uso general de 32 × 8
• Funcionamiento totalmente estático
• Rendimiento de hasta 20 MIPS a 20 MHz
• Multiplicador de 2 ciclos en chip
• Segmentos de memoria no volátil de alta resistencia
• 16/32/64/128 KBytes de memoria de programa Flash autoprogramable en el sistema
• 512/1K/2K/4KBytes EEPROM
• SRAM interna de 1/2/4/16 KBytes
• Ciclos de escritura/borrado: 10,000 Flash/ 100,000 EEPROM
• Retención de datos: 20 años a 85°C/ 100 años a 25°C(1)
• Sección de código de arranque opcional con bits de bloqueo independientes
• Programación en el sistema mediante el programa de arranque en chip
• Verdadera operación de lectura mientras escribe
• Bloqueo de programación para seguridad de software
• Compatibilidad con la biblioteca QTouch®
• Botones táctiles capacitivos, controles deslizantes y ruedas
• Adquisición de QTouch y QMatrix™
• Hasta 64 canales de detección
• Interfaz JTAG (compatible con IEEE std. 1149.1)
• Capacidades de exploración de límites según el estándar JTAG
• Amplio soporte de depuración en chip
• Programación de Flash, EEPROM, Fusibles y Bits de Bloqueo a través de la Interfaz JTAG
Unidad de contador deATmega644PA-AUR
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P utiliza el mismo tipo de oscilador de cristal para el oscilador de cristal de baja frecuencia y el temporizador/contador de osciladores.Consulte "Oscilador de cristal de baja frecuencia" en la página 43 para obtener detalles sobre los requisitos del oscilador y del cristal.El dispositivo puede operar su temporizador/contador2 desde un cristal de reloj externo de 32,768 kHz o desde una fuente de reloj externa.Consulte ”Conexiones de la fuente de reloj” en la página 40 para obtener más información.Se puede aplicar una fuente de reloj externa a TOSC1 si EXTCLK en el registro ASSR se escribe en la lógica uno.Consulte "OCR2B: registro de comparación de salida B" en la página 163 para obtener una descripción más detallada sobre cómo seleccionar un reloj externo como entrada en lugar de un reloj de cristal de 32,768 kHz.
Clasificaciones ambientales y de exportación deATmega644PA-AUR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
