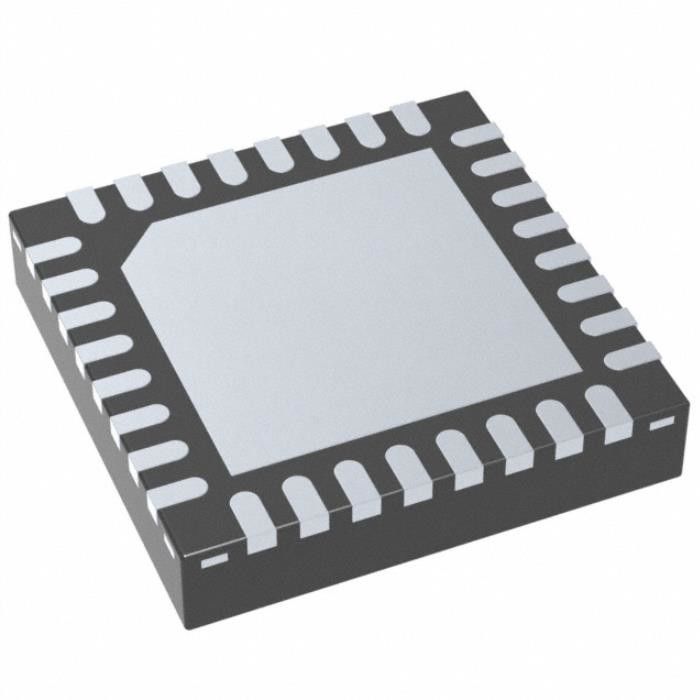

CC2640R2FRSMT IC RF TXRX+MCU BLE 5,1 32VQFN ADE Chip
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CC2640R2FRSMT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Digi-Key programable: | No verificado |
|---|---|---|---|
| Tipo: | TxRx + MCU | Familia/estándar del RF: | Bluetooth |
| Protocolo: | Bluetooth V5.1 | Modulación: | FSK |
| Frecuencia: | 2.4GHz | Tarifa de datos (máxima): | 2Mbps |
| Alta luz: | CC2640R2FRSMT IC RF,32VQFN ADE Chip,BLE 5 |
||
Descripción de producto
Batería inalámbrica Chg 1cell Li-Ion 10wson del Ic del módulo de BQ25050DQCR Rf
Módulo inalámbrico IC RF TXRX+MCU BLE 5,1 32VQFN de CC2640R2FRSMT Rf
IC RF TxRx + MCU Bluetooth Bluetooth v5.1 2.4GHz 32-VFQFN expuso el cojín
Especificaciones de BQ25050DQCR
| TIPO | DESCRIPCIÓN |
| Categoría | RF y radio |
| Transmisor-receptor ICs del RF | |
| Mfr | Texas Instruments |
| Serie | SimpleLink™ |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Digi-Key programable | No verificado |
| Tipo | TxRx + MCU |
| Familia/estándar del RF | Bluetooth |
| Protocolo | Bluetooth v5.1 |
| Modulación | FSK |
| Frecuencia | 2.4GHz |
| Tarifa de datos (máxima) | 2Mbps |
| Poder - salida | 5dBm |
| Sensibilidad | -97dBm |
| Tamaño de la memoria | 128kB flash, 20kB RAM |
| Interfaces en serie | ² C, ² S, SPI, UART DE I DE I |
| GPIO | 10 |
| Voltaje - fuente | 1.8V ~ 3.8V |
| Actual - recibiendo | 5.9mA |
| Actual - transmitiendo | 9.1mA |
| Temperatura de funcionamiento | -40°C ~ 85°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 32-VFQFN expuso el cojín |
| Paquete del dispositivo del proveedor | 32-VQFN (4x4) |
| Número bajo del producto | CC2640 |
Características de BQ25050DQCR
• Microcontrolador
– Arm® potente Cortex®-M3
– Cuenta de EEMBC CoreMark®: 142
– Hasta la frecuencia de reloj 48-MHz
– 275KB de la memoria permanente incluyendo 128KB del flash programable del en-sistema
– Hasta 28KB del sistema SRAM, cuyo 20KB es salida ultrabaja SRAM
– 8KB de SRAM para el uso del escondrijo o del sistema RAM
– cJTAG 2-Pin y depuración de JTAG
– Ayudas sobre - la mejora del aire (OTA)
• Regulador ultrabajo del sensor del poder
– Puede correr autónomo del resto del sistema
– arquitectura de 16 bits
– 2KB de la salida ultrabaja SRAM para el código y los datos
• Arquitectura eficiente del tamaño de código, poniendo conductores, TI-RTOS, y el software de Bluetooth® en la ROM para hacer más flash disponible para el uso
Usos de BQ25050DQCR
• Automatización casera y constructiva
– Dispositivos conectados
– Iluminación
– Cerraduras elegantes
– Entradas
– Sistemas de seguridad
• Industrial
– Automatización de fábricas
– Seguimiento y gestión del activo
• Deportes y aptitud
– Monitores usables de la aptitud y de la actividad
– Perseguidores elegantes
– Monitores pacientes
– Máquinas de la aptitud
• OCULTADO
– Juego
– Dispositivos de señalización (teclado inalámbrico y ratón)
Otras características de BQ25050DQCR
• paquetes RoHS-obedientes
– 2,7 milímetros de × 2,7 milímetro YFV DSBGA34 (14 GPIOs)
– 4 milímetros de × 4 milímetro RSM VQFN32 (10 GPIOs)
– 5 milímetros de × 5 milímetro RHB VQFN32 (15 GPIOs)
– 7 milímetros de × 7 milímetro RGZ VQFN48 (31 GPIOs)
• Periférico
– Todos los pernos periféricos digitales se pueden encaminar a cualquier GPIO
– Cuatro módulos de fines generales del contador de tiempo (ocho contadores de tiempo de 16 bits o cuatro de 32 bits, PWM cada uno)
– 12 mordieron ADC, 200 ksamples/s, 8 canal MUX análogo
– Comparador continuo del tiempo
– Comparador análogo del poder ultrabajo
– Fuente actual programable
– UART, I2C, e I2S
– 2× SSI (SPI, MICROWIRE, TI)
– Reloj en tiempo real (RTC)
– Módulo de la seguridad AES-128
– Generador de número al azar verdadero (TRNG)
– Ayuda para ocho botones de capacitivo-detección
– Sensor de temperatura integrado
• Sistema externo
– convertidor interno del En-microprocesador DC/DC
– Integración sin fisuras con los suplementos de la gama CC2590 y CC2592
– Muy pocos componentes externos
– Pin compatible con los dispositivos CC2640 y CC2650 de SimpleLink™ en todos los paquetes de VQFN
– Pin compatible con el SimpleLink™ CC2642R y los dispositivos de CC2652R en 7 milímetros x paquetes de 7 milímetros VQFN
– Pin compatible con el dispositivo de SimpleLink™ CC1350 en 4 milímetros de × 4 milímetros y 5 milímetros de × paquetes de 5 milímetros VQFN
• Energía baja
– Gama ancha del voltaje de fuente
• Operación normal: 1,8 a 3,8 V
• Modo externo del regulador: 1,7 a 1,95 V
– Activo-modo RX: 5,9 mA
– Activo-modo TX en 0 dBm: 6,1 mA
– Activo-modo TX en el dBm +5: 9,1 mA
– Activo-modo MCU: 61 µA/MHz
– Activo-modo MCU: 48,5 CoreMark/mA
– Regulador del sensor del Activo-modo: 0.4mA + 8,2 µA/MHz
– Recurso seguro: µA 1,1 (funcionamiento del RTC y retención de RAM/CPU)
– Cierre: nA 100 (despierte en acontecimientos externos)
• Sección del RF
– transmisor-receptor de 2.4-GHz RF compatible con la energía baja 5,1 de Bluetooth® y LE anterior specifications
– Sensibilidad excelente del receptor (– dBm 97 para BLE), selectividad, y bloqueo de funcionamiento
– Presupuesto del vínculo de DB 102 para BLE
– DBm de potencia de salida programable hasta +5
– Interfaz de terminación única o diferenciado del RF
– Conveniente para los sistemas que apuntan conformidad con regulaciones mundiales de la radiofrecuencia
• EN 300 328 de la ETSI (Europa)
• Clase 440 2 del EN 300 (Europa)
• Parte 15 (los E.E.U.U.) de la FCC CFR47
• ARIB STD-T66 (Japón)
Clasificaciones ambientales y de la exportación de BQ25050DQCR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
