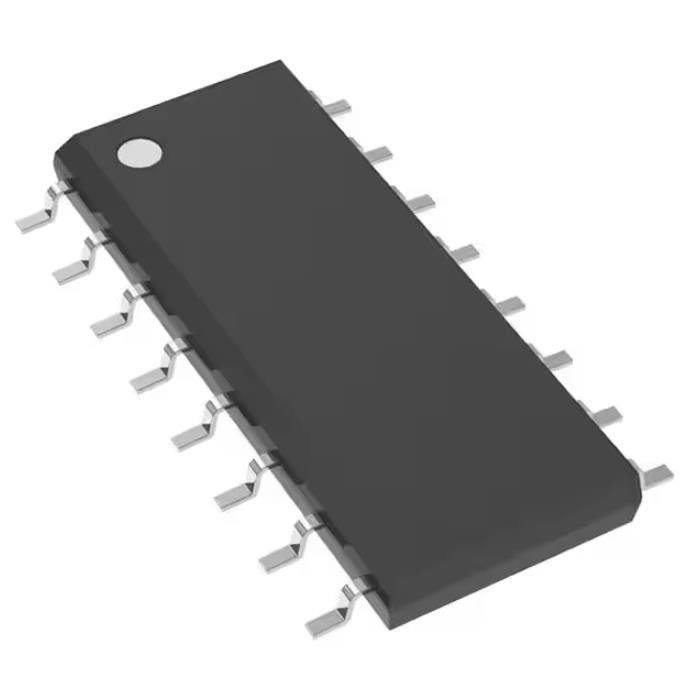

CD74HCT4051M96 Circuito integrado IC Chip Mux 8:1 130ohm 16soic
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CD74HCT4051M96 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Circuito del multiplexor/del demultiplexor: | 8:01 |
|---|---|---|---|
| Número de circuitos: | 1 | Resistencia del En-estado (máxima): | 130Ohm |
| El hacer juego de canal a canal (ΔRon): | 5Ohm | Voltaje - fuente, sola (V+): | 4.5V ~ 5.5V |
| Voltaje - fuente, dual (V±): | ±1V ~ 5V | Ancho de banda de -3db: | 180MHz |
Descripción de producto
CD74HCT4051M96Chip CI de circuito integradoMux 8:1 130ohm 16soic
Interruptor IC de 1 circuito 8:1 130Ohm 16-SOIC
Especificaciones deCD74HCT4051M96
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Interfaz | |
| Conmutadores analógicos, multiplexores, demultiplexores | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| circuito interruptor | - |
| Circuito multiplexor/demultiplexor | 8:01 |
| Número de circuitos | 1 |
| Resistencia en estado (máx.) | 130 ohmios |
| Coincidencia de canal a canal (ΔRon) | 5 ohmios |
| Voltaje - Suministro, Único (V+) | 4,5 V ~ 5,5 V |
| Voltaje: suministro, doble (V±) | ±1V ~ 5V |
| Tiempo de cambio (Ton, Toff) (Máx.) | - |
| -3db ancho de banda | 180 MHz |
| Inyección de carga | - |
| Capacitancia de canal (CS (apagado), CD (apagado)) | 5pF, 25pF |
| Corriente - Fuga (IS(off)) (Máx.) | 400nA |
| Diafonía | - |
| Temperatura de funcionamiento | -55°C ~ 125°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 16-SOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivo del proveedor | 16-SOIC |
| Número de producto base | 74HCT4051 |
Caracteristicas deCD74HCT4051M96
• Amplio rango de voltaje de entrada analógica: 5 V máximo
• Baja resistencia ON
– 70-Ω típico (VCC – VEE 4,5 V)
– 40-Ω típico (VCC – VEE 9 V)
• Baja diafonía entre interruptores
• Velocidades de propagación y conmutación rápidas
• Interrumpir antes de realizar la conmutación
• Amplio rango de temperatura de funcionamiento: –55 °C a +125 °C
• Tipos CD54HC y CD74HC
– Voltaje de control de operación: 2 V a 6 V
– Voltaje del interruptor: 0 V a 10 V
• Tipos CD54HCT y CD74HCT
– Voltaje de control de operación: 4,5 V a 5,5 V
– Voltaje del interruptor: 0 V a 10 V
– Compatibilidad lógica de entrada LSTTL directa VIL 0,8 V máx., VIH 2 V mín.
– Compatibilidad de entrada CMOS II ≤ 1 µA en VOL, VOH
• En productos que cumplen con MIL-PRF-38535, se prueban todos los parámetros a menos que se indique lo contrario.En todos los demás productos, el procesamiento de producción no incluye necesariamente la prueba de todos los parámetros.
Aplicaciones deCD74HCT4051M96
• Radio digital
• Activación de señales
• Automatización industrial
• Televisores
• Electrodomésticos
• Circuitos lógicos programables
• Sensores
Clasificaciones ambientales y de exportación deCD74HCT4051M96
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Quiere saber más detalles sobre este producto
