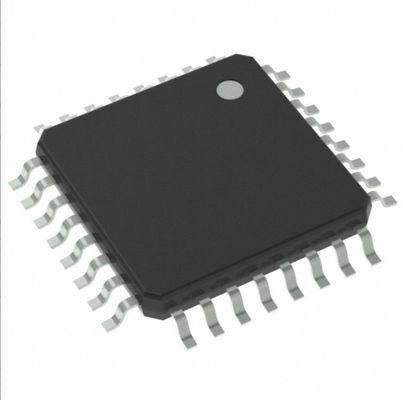

Circuito integrado IC Chip Mcu 8bit 8kb 32tqfp de destello de Atmega88pa-15az
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ATMEGA88PA-15AZ |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - fuente (Vcc/Vdd): | 1.8V ~ 5.5V | Convertidores de datos: | A/D 8x10b |
|---|---|---|---|
| Tipo del oscilador: | Interno | Temperatura de funcionamiento: | -40°C ~ 125°C (TA) |
| Montaje del tipo: | Soporte superficial | Paquete/caso: | 32-TQFP |
| Paquete del dispositivo del proveedor: | 32-TQFP (7x7) | Número bajo del producto: | ATMEGA88 |
Descripción de producto
Chip CI Mcu 8bit 8kb 32tqfp de destello del circuito integrado de Atmega88pa-15az
AVR automotriz, AEC-Q100, FLASH de 8 bits 32-TQFP (7x7) de IC 16MHz 8KB (4K x 16) del microcontrolador de AVR® ATmega
Especificaciones de Atmega88pa-15az
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Tecnología del microchip |
| Serie | Automotriz, AEC-Q100, AVR® ATmega |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Procesador de la base | AVR |
| Tamaño de base | de 8 bits |
| Velocidad | 16MHz |
| Conectividad | ² C, SPI, UART/USART DE I |
| Periférico | El apagón detecta/el reset, POR, PWM, WDT |
| Número de entrada-salida | 23 |
| Tamaño de la memoria del programa | 8KB (4K x 16) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | 512 x 8 |
| RAM Size | 1K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 1.8V ~ 5.5V |
| Convertidores de datos | A/D 8x10b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 32-TQFP |
| Paquete del dispositivo del proveedor | 32-TQFP (7x7) |
| Número bajo del producto | ATMEGA88 |
Características de Atmega88pa-15az
●Alto rendimiento, microcontrolador de 8 bits de la energía baja AVR®
●Arquitectura avanzada del RISC
●131 instrucciones potentes – la ejecución más sola del ciclo de reloj
●32 registros de trabajo de fines generales del 8
●Operación completamente estática
●Hasta la producción 16MIPS en 16MHz
●multiplicador del ciclo del En-microprocesador 2
●Altos segmentos de la memoria permanente de la resistencia
●bytes 4/8/16K de la memoria de destello uno mismo-programable del programa del en-sistema
●256/512/512 de los bytes EEPROM
●512/1K/1K bytes SRAM interno
●Escriba/los ciclos del borrado: 10.000 flash/100,000 EEPROM
●Sección opcional del código de la bota con los pedazos independientes de la cerradura
●En-sistema que programa por programa de la bota del en-microprocesador
●Verdad lectura-mientras que-escriba la operación
●Cerradura programada para la seguridad del software
●Características periféricas
●Dos contadores de tiempo/contadores de 8 bits con el prescaler separado y comparar modo
●Un contador de tiempo/contador de 16 bits con el prescaler separado, compara modo, y modo de la captura
●Contador en tiempo real con el oscilador separado
●Seis canales de PWM
●8 pedazo ADC del canal 10
●Medida de la temperatura
●USART serial programable
●Interfaz en serie maestro/satélite de SPI
●interfaz en serie de dos hilos Byte-orientada (Philips I2 C compatible)
●Reloj de vigilancia programable con el oscilador separado del en-microprocesador
●comparador análogo del En-microprocesador
●Interrumpa y para despertar en cambio del perno
●Características especiales del microcontrolador
●Poder-en reset y la detección programable del apagón
●Oscilador calibrado interno
●Fuentes de la interrupción externa e interna
●Seis modos de sueño: Reducción ociosa, del ADC del nivel de ruidos, economía de energía, poder-abajo, recurso seguro, y extendido para hacer una pausa el microcontrolador de 8 bits de ATmega48PA/ATmega88PA/ATmega168PA AVR con el En-sistema 4/8/16K8/16Kbytes
FICHA TÉCNICA ATmega48PA/88PA/168PA [FICHA TÉCNICA] 9223F-AVR-04/14 2
●Entrada-salida y paquetes
●23 líneas programables de la entrada-salida
●32 ventaja TQFP, y 32 cojín QFN
●Voltaje de funcionamiento:
●2.7V a 5.5V
●Gama de temperaturas:
●– 40°C a +125°C
●Grado de la velocidad:
●0 a 8MHz en 2.7V a 5.5V, 0 a 16MHz en 4.5V a 5.5V
●Consumo de energía
●Modo activo: 1.4mA en 4MHz 3V 25°C
●Modo del poder-abajo: 0.8µA
Usos de R5f104mkgfb#50
Puerto B (PB7: 0) XTAL1/XTAL2/TOSC1/TOSC2
B portuario es un puerto bidireccional de 8 bits de la entrada-salida con interno levanta los resistores (seleccionados para cada pedazo). Los almacenadores intermediarios de salida portuarios de B tienen características simétricas de la impulsión con el alto fregadero y la capacidad de la fuente. Como entradas, se activan los pernos portuarios de B que están externamente corriente de fuente baja tirada de la voluntad si levante los resistores. Tri se indican los pernos portuarios de B cuando una condición de reset llega a ser activa, incluso si el reloj no está corriendo.
Dependiendo de los ajustes del fusible de la selección del reloj, PB6 se puede utilizar como entrada al amplificador de inversión del oscilador y entrada a
circuito de funcionamiento del reloj interno.
Dependiendo de los ajustes del fusible de la selección del reloj, PB7 se puede utilizar como salida del amplificador de inversión del oscilador.
Si el oscilador calibrado interno de RC se utiliza como fuente del reloj del microprocesador, PB7… 6 se utiliza como TOSC2… 1 entrada para el asincrónico
Contador de tiempo/Counter2 si el pedazo AS2 en ASSR se fija.
Las diversas características especiales de B portuario se elaboran en la sección 14.3.1" las funciones alternas de B portuario” en la página 71 y la sección 9." reloj de sistema y las opciones del reloj” en la página 24.
Clasificaciones ambientales y de la exportación de R5f104mkgfb#50.
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
