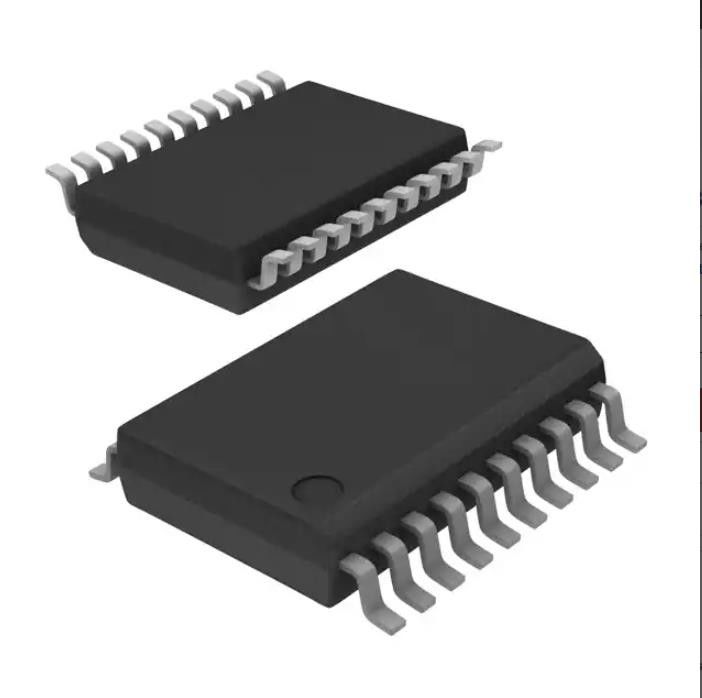

CY8C21334-24PVXAT Chips CI electrónicos Dac Audio 24bit 200K 28TSSOP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CY8C21334-24PVXAT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Paquete: | Cinta y carrete (TR) | Situación del producto: | Compra de la última vez |
|---|---|---|---|
| Procesador de la base: | M8C | Tamaño de base: | de 8 bits |
| Velocidad: | 24MHz | Conectividad: | ² C, SPI, UART/USART DE I |
| Periférico: | POR, PWM, WDT | Número de entrada-salida: | 16 |
| Alta luz: | CY8C21334-24PVXAT Dac Audio 24bit 200K 28TSSOP 200K 28TSSOP Chip CI,Dac Audio 24bit 200K 28TSSOP,200K 28TSSOP IC Chip |
||
Descripción de producto
CY8C21334-24PVXAT Módulo Rf inalámbrico Chip Ic Dac/Audio 24bit 200k 28tssop
M8C PSOC®1 CY8C21xxx Microcontrolador IC 8 bits 24MHz 8KB (8K x 8) FLASH 20-SSOP
Especificaciones deCY8C21334-24PVXAT
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | Tecnologías de Infineon |
| Serie | PSOC®1 CY8C21xxx |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Compra por última vez |
| Procesador central | M8C |
| Tamaño del núcleo | 8 bits |
| Velocidad | 24 MHz |
| Conectividad | I²C, SPI, UART/USART |
| Periféricos | POR, PWM, WDT |
| Número de E/S | dieciséis |
| Tamaño de la memoria del programa | 8KB (8K x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | - |
| Tamaño de RAM | 512x8 |
| Voltaje - Suministro (Vcc/Vdd) | 2,4 V ~ 5,25 V |
| Convertidores de datos | A/D 28x8b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 20-SSOP (0,209", 5,30 mm de ancho) |
| Paquete de dispositivo del proveedor | 20-POES |
| Número de producto base | CY8C21334 |
Caracteristicas deCY8C21334-24PVXAT
■ Consejo de Electrónica Automotriz (AEC) Q100 calificado
■ Potente procesador con arquitectura Harvard
❐ Procesador M8C con velocidades de hasta 24 MHz
❐ Baja potencia a alta velocidad
❐ Voltaje de funcionamiento: 3,0 V a 5,25 V
❐ Rango de temperatura automotriz: –40 C a +85 C
■ Periféricos avanzados (bloques PSoC®)
❐ Cuatro bloques PSoC tipo E analógicos proporcionan:
• Dos comparadores con convertidor de digital a analógico (DAC)referencias
• Hasta 10 bits simple o dual, 24 canales de analógico a digitalconvertidores (ADC)
❐ Cuatro bloques PSoC digitales proporcionan:
• Temporizadores, contadores y moduladores de ancho de pulso de 8 a 32 bits(PWM)
• Comprobación de redundancia cíclica (CRC) y pseudoaleatoriamódulos de secuencia (PRS)
• UART de dúplex completo o semidúplex
• SPI maestro o esclavo
• Conectable a todos los pines de E/S de propósito general (GPIO)
❐ Periféricos complejos mediante la combinación de bloques
• Capacidad de aplicación de detección capacitiva
■ Memoria en chip flexible
❐ Almacenamiento de programa flash de 8 KB
❐ Almacenamiento de datos SRAM de 512 bytes
❐ Programación en serie en el sistema (ISSP)
❐ Actualizaciones flash parciales
❐ Modos de protección flexibles
❐ Emulación EEPROM en flash
■ Herramientas de desarrollo completas
❐ Software de desarrollo gratuito (PSoC Designer™)
❐ Programador y emulador en circuito (ICE) con todas las funciones
❐ Emulación a toda velocidad
❐ Estructura compleja de puntos de ruptura
❐ Memoria de seguimiento de 128 KB
■ Cronometraje programable de precisión
❐ Oscilador interno de ±5 % de 24 MHz
❐ Oscilador interno de baja potencia y baja velocidad para Watchdog yFuncionalidad de sueño
❐ Oscilador externo opcional, hasta 24 MHz
■ Configuraciones de pines programables
❐ Sumidero de 25 mA, unidad de 10 mA en todos los GPIO
❐ Modos de manejo pull-up, pull-down, Z alto, fuerte o de drenaje abiertoen todos los GPIO
❐ Entrada analógica en todos los GPIO
❐ Interrupción configurable en todos los GPIO
■ mux analógico versátil
❐ Bus analógico interno común
❐ Conexión simultánea de combinaciones de E/S
■ Recursos adicionales del sistema
❐ Circuito interintegrado (I2C™) maestro, esclavo o multimaestrofuncionamiento hasta 400 kHz
❐ Watchdog y temporizadores para dormir
❐ Detección de bajo voltaje configurable por el usuario (LVD)
❐ Circuito integrado de supervisión
❐ Referencia de voltaje de precisión en chip
Aplicaciones deCY8C21334-24PVXAT
■ PWM (de 8 a 32 bits)
■ PWM con banda muerta (de 8 a 24 bits)
■ Contadores (de 8 a 32 bits)
■ Temporizadores (de 8 a 32 bits)
■ UART de 8 bits full o half-duplex con paridad seleccionable
■ SPI maestro y esclavo
■ I 2C maestro, esclavo o multimaestro (implementado en un bloque I 2C dedicado)
■ Comprobador/generador de redundancia cíclica (16 bits)
■ Asociación de datos infrarrojos (IrDA)
■ Generadores PRS (de 8 a 32 bits)
Clasificaciones ambientales y de exportación deCY8C21334-24PVXAT
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
