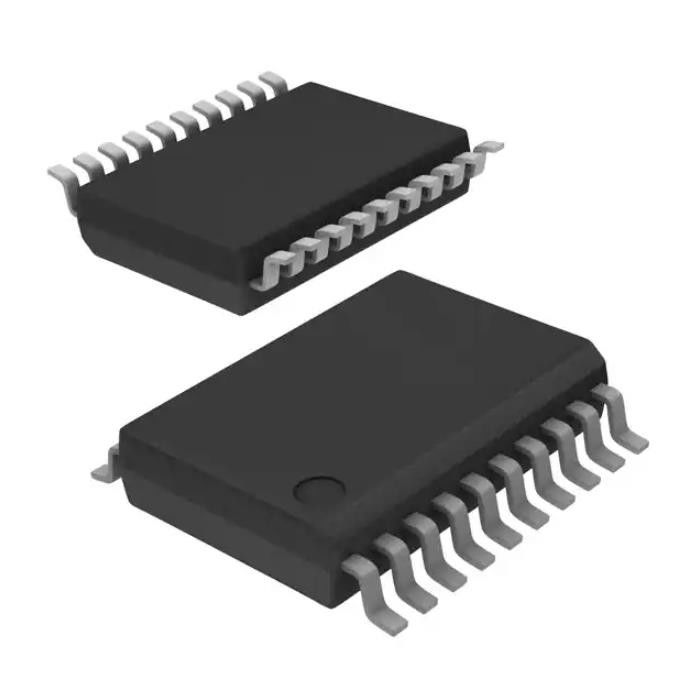

Módulo inalámbrico Ic Mcu 8bit 4kb 20ssop de destello de CY8C24223A-24PVXIT Rf
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CY8C24223A-24PVXIT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| RAM Size: | 256 x 8 | Voltaje - fuente (Vcc/Vdd): | 2.4V ~ 5.25V |
|---|---|---|---|
| Convertidores de datos: | A/D 8x14b; D/A 2x9b | Tipo del oscilador: | Interno |
| Temperatura de funcionamiento: | -40°C ~ 85°C (TA) | Montaje del tipo: | Soporte superficial |
| Paquete/caso: | 20-SSOP (0,209", anchura de 5.30m m) | Paquete del dispositivo del proveedor: | 20-SSOP |
Descripción de producto
Módulo inalámbrico Ic Mcu 8bit 4kb 20ssop de destello de CY8C24223A-24PVXIT Rf
Microcontrolador IC 24MHz de 8 bits 4KB (4K x 8) 20-SSOP DE DESTELLO de M8C PSOC®1 CY8C24xxx
Especificaciones de CY8C24223A-24PVXIT
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Infineon Technologies |
| Serie | PSOC®1 CY8C24xxx |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Procesador de la base | M8C |
| Tamaño de base | de 8 bits |
| Velocidad | 24MHz |
| Conectividad | ² C, SPI, UART/USART DE I |
| Periférico | POR, PWM, WDT |
| Número de entrada-salida | 16 |
| Tamaño de la memoria del programa | 4KB (4K x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | - |
| RAM Size | 256 x 8 |
| Voltaje - fuente (Vcc/Vdd) | 2.4V ~ 5.25V |
| Convertidores de datos | A/D 8x14b; D/A 2x9b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 20-SSOP (0,209", anchura de 5.30m m) |
| Paquete del dispositivo del proveedor | 20-SSOP |
| Número bajo del producto | CY8C24223 |
Características de CY8C24223A-24PVXIT
■Procesador potente de la Harvard-arquitectura
El procesador del ❐ M8C acelera a 24 megaciclos
el × 8 del ❐ 8 se multiplica, de 32 bits acumula
Energía baja del ❐ en la velocidad
Voltaje de funcionamiento del ❐: 2,4 V a 5,25 V
Voltajes de funcionamiento del ❐ abajo a 1,0 V usando la bomba del modo del interruptor del en-microprocesador (SMP)
Gama de temperaturas industrial del ❐: – °C 40 al °C +85
■Periférico avanzados (bloques de PSoC®)
Los bloques análogos de PSoC del carril-a-carril del ❐ seis proporcionan:
• Hasta 14 mordieron los convertidores de analógico a digital (los ADC)
• Hasta 9 mordieron los convertidores de digital a analógico (DACs)
• Amplificadores programables del aumento (PGAs)
• Filtros y comparadores programables
Los bloques digitales de PSoC del ❐ cuatro proporcionan:
• 8 - a los contadores de tiempo y a los contadores de 32 bits, 8 - y moduladores de 16 bits de la anchura de impulso (PWMs)
• Control por redundancia cíclico (CRC) y pseudo módulos de la secuencia al azar (RRPP)
• receptor-transmisor asincrónico universal Lleno-a dos caras (UART)
• Amos seriales múltiples o esclavos del interfaz periférico (SPI)
• Puede conectar con todos los pernos de fines generales de la entrada-salida (GPIO)
Periférico complejos del ❐ combinando bloques
■Precisión, sincronización programable
❐ el ±5% interno 24 osciladores principales -/48-MHz
Alta exactitud del ❐ 24 megaciclos con el lazo cristalino y sincronizado en fase opcional de 32 kilociclos (PLL)
Oscilador externo opcional del ❐ hasta 24 megaciclos
Oscilador interno del ❐ para el perro guardián y el sueño
■Memoria flexible del en-microprocesador
el ❐ 4 borrado de destello del almacenamiento 50.000 del programa del KB/escribe ciclos
❐ almacenamiento de 256 de los bytes datos de SRAM
programación de serial del En-sistema del ❐ (ISSP)
Actualizaciones de destello parciales del ❐
Modos flexibles de la protección del ❐
Del ❐ emulación borrable de la memoria sólo para leer programable electrónicamente (EEPROM) en flash
■Tipos de conexión programables
fregadero del ❐ 25-mA, fuente 10-mA en todo el GPIOs
El ❐ levanta, tirón-abajo, los altos modos de Z, fuertes, o del abierto-dren de la impulsión en todo el GPIOs
Entradas análogas estándar del ❐ ocho en todo el GPIOs, y cuatro entradas análogas adicionales con la encaminamiento restricta
❐ dos 30 salidas analógicas del mA en todo el GPIOs
Interrupción configurable del ❐ en todo el GPIOs
■Nuevo dispositivo de CY8C24x23A PSoC
El ❐ derivó del dispositivo CY8C24x23
Energía baja del ❐ y baja tensión (2,4 V)
■Recursos de sistema adicionales
Esclavo, amo, y multi-amo del ❐ I 2C a 400 kilociclos
Perro guardián y temporizadores de desconexión del ❐
detección de baja tensión Usuario-configurable del ❐ (LVD)
Circuito de supervisión integrado del ❐
referencia de voltaje de precisión del En-microprocesador del ❐
■Herramientas de desarrollo completas
Software de desarrollo libre del ❐ (PSoC Designer™)
❐ completamente equipado, emulador del en-circuito (HIELO), y programador
emulación de la Lleno-velocidad del ❐
Estructura compleja del punto de desempate del ❐
❐ memoria del rastro de 128 KB
Usos de CY8C24223A-24PVXIT
El ❐ visita el PSoC 1 página web de los ejemplos de código para un comprehensivelist de ejemplos de código
El ❐ Cypress ofrece un gran número de notas de uso de PSoC que cubren una amplia gama de temas, de básico al nivel avanzado. Las notas de uso recomendadas para conseguir comenzadas con PSoC 1 son:
• AN75320: El conseguir comenzado con PSoC® 1
• AN2094: PSoC® 1 - consiguiendo comenzado con GPIO
• AN2015: PSoC® 1 - consiguiendo comenzado con el flash y E2PROM
• AN2014: Fundamentos de PSoC® 1 que programa
• AN32200: PSoC® 1 - relojes y recursos globales
• AN2010: Mejores prácticas y recomendaciones de PSoC® 1
Clasificaciones ambientales y de la exportación de CY8C24223A-24PVXIT
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
