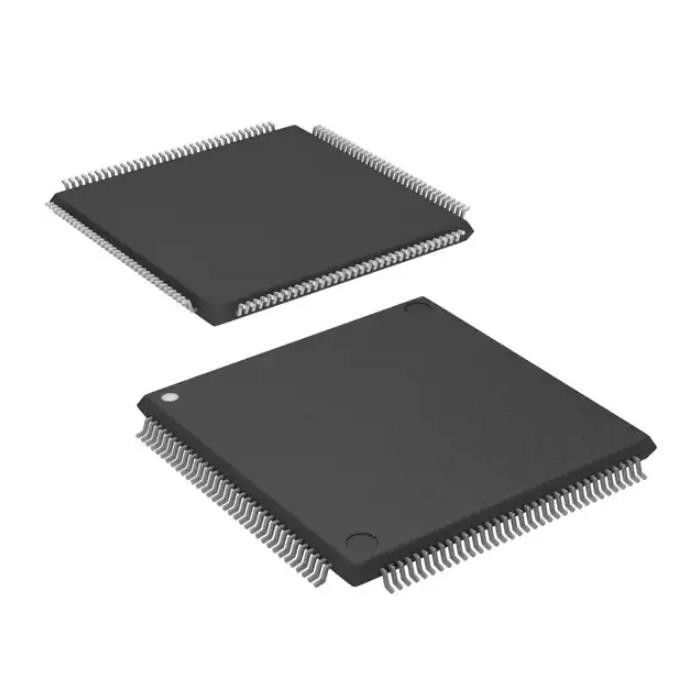

116mA DP83816AVNG NOPB IC Acceso a medios CTRLR 144LQFP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | DP83816AVNG/NOPB |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| paquete: | Bandeja | Situación del producto: | No para los nuevos diseños |
|---|---|---|---|
| Digi-Key programable: | No verificado | Protocolo: | Ethernet |
| Función: | Regulador | Interfaz: | PCI |
| Estándares: | IEEE 802,3, 10/100 Base-T/TX PHY | Voltaje - fuente: | 3V ~ 3.6V |
| Alta luz: | DP83816AVNG NOPB IC,IC Media Access CTRLR 144LQFP,116mA DP83816AVNG |
||
Descripción de producto
DP83816AVNG/NOPB Módulo Rf inalámbrico Ic Media Access Ctrlr 144-Lqfp
Controlador Ethernet IEEE 802.3, 10/100 Base-T/TX PHY Interfaz PCI 144-LQFP (20x20)
Especificaciones deDP83816AVNG/NOPB
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Interfaz | |
| Controladores | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Bandeja |
| Estado del producto | No para nuevos diseños. |
| Programable Digi-Key | No verificado |
| Protocolo | ethernet |
| Función | Controlador |
| Interfaz | PCI |
| Estándares | IEEE 802.3, 10/100 Base-T/TX PHY |
| Suministro de voltaje | 3V ~ 3.6V |
| Suministro de corriente | 116mA |
| Temperatura de funcionamiento | 0°C ~ 85°C |
| Paquete / Caja | 144-LQFP |
| Paquete de dispositivo del proveedor | 144-LQFP (20x20) |
| Número de producto base | DP83816 |
Caracteristicas deDP83816AVNG/NOPB
• Compatible con IEEE 802.3, controlador de acceso a medios (MAC) PCI V2.2 y unidad de interfaz de bus (BIU) compatibles con velocidades de datos tradicionales de 10 Mb/s Ethernet y 100 Mb/s Fast Ethernet (a través de PHY interno)
• Bus Master: tamaños de ráfaga de hasta 128 Dwords (512 bytes)
• BIU cumple con las guías de diseño de hardware PC 97 y PC 98, el borrador de la guía de diseño de hardware PC 99, ACPI v1.0, PCI Power Management Specification v1.1, OnNow Device Class Power Management Reference Specification – Network Device Class v1.0a
• Compatibilidad con Wake on LAN (WoL) compatible con PC98, PC99, SecureOn y OnNow, incluidos paquetes dirigidos, paquetes VLAN Magic Packet™, paquetes ARP, paquetes de coincidencia de patrones y cambio de estado PHY
• Guía de diseño de la función Clkrun para PCI Mobile
• LAN virtual (VLAN) y soporte de marco largo
• Soporte para control de flujo dúplex completo IEEE 802.3×
• Filtración de paquetes Rx extremadamente flexible, que incluye: filtro perfecto de dirección única con enmascaramiento MSb, transmisión, multidifusión de 512 entradas y tabla hash de unidifusión, coincidencia profunda de patrones de paquetes para hasta cuatro patrones únicos
• Estadísticas recopiladas para compatibilidad con RFC 1213 (MIB II), RFC 1398 (MIB similar a Ether), IEEE 802.3 LME, reducción de la sobrecarga de CPU para administración
• FIFO de datos internos de 2 KB para transmisión y 2 KB para recepción
• Puerto EEPROM serie con carga automática de datos de configuración desde EEPROM al encender
• Interfaz Flash o PROM para soporte de inicio remoto
• Capa física CMOS IEEE 802.3 3.3-V completamente integrada
• Transceptor IEEE 802.3 10BASE-T con filtros integrados Transceptor IEEE 802.3u 100BASE-TX
• Subcapa física TP-PMD compatible con ANSI X3.263 completamente integrada con ecualización adaptativa y compensación de desviación de línea base
• Negociación automática IEEE 802.3u: características anunciadas configurables a través de EEPROM
• Compatibilidad con dúplex completo para velocidades de datos de 10 y 100 Mb/s
• Reloj de referencia único de 25 MHz
• Paquete LQFP de 144 pines
• Diseño CMOS de 3,3 V de bajo consumo con un consumo típico de 383 mW en funcionamiento, 297 mW durante WoL y 53 mW durante el modo de suspensión
• IEEE 802.3u MII para conectar dispositivos de capa física externos alternativos
• Señalización de 3,3 V con E/S tolerante a 5 V
Aplicaciones deDP83816AVNG/NOPB
• Placas base para PC
• Sistemas embebidos
• Tarjetas de interfaz de red PCI
Clasificaciones ambientales y de exportación deDP83816AVNG/NOPB
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 5A991B1 |
| HTSUS | 8542.31.0001 |
