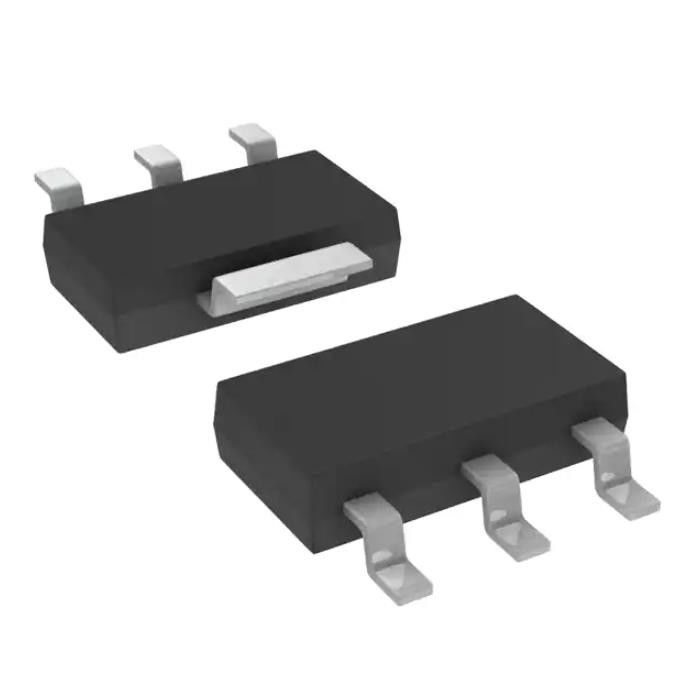

circuitos integrados lineares LD1117AS33TR IC Reg Linear de 3.3V 1A SOT223
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LD1117AS33TR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Configuración de salida: | Positivo |
|---|---|---|---|
| Tipo de la salida: | Fijado | Número de reguladores: | 1 |
| Voltaje - entrado (máximo): | 15V | Voltaje - salida (minuto/fijado): | 3.3V |
| Marginado del voltaje (máximo): | 1.3V @ 1A | Actual - salida: | 1A |
| Alta luz: | Circuitos integrados lineares SOT223,circuitos integrados lineares de 3.3V 1A,LD1117AS33TR IC Reg Linear |
||
Descripción de producto
Los fines generales de LD1117AS33TR retransmiten Ic Reg Linear 3.3v 1a Sot223
El positivo linear de IC del regulador de voltaje fijó 1 salida 1A SOT-223
Especificaciones de LD1117AS33TR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de voltaje - lineares | |
| Mfr | STMicroelectronics |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Configuración de salida | Positivo |
| Tipo de la salida | Fijado |
| Número de reguladores | 1 |
| Voltaje - entrado (máximo) | 15V |
| Voltaje - salida (minuto/fijado) | 3.3V |
| Voltaje - salida (máxima) | - |
| Marginado del voltaje (máximo) | 1.3V @ 1A |
| Actual - salida | 1A |
| Actual - quieto (índice de inteligencia) | 10 mA |
| PSRR | 75dB (120Hz) |
| Características del control | - |
| Características de protección | Sobre corriente, sobre temperatura |
| Temperatura de funcionamiento | 0°C ~ 125°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | TO-261-4, TO-261AA |
| Paquete del dispositivo del proveedor | SOT-223 |
| Número bajo del producto | LD1117 |
Características de LD1117AS33TR
• Voltaje bajo del marginado:
– Tipo de 1,15 V. @ IOUT = 1 A, °C 25
• Corriente quieta muy baja:
– tipo de 5 mA. @ °C 25
• Corriente de salida hasta 1 A
• Voltaje de salida fijo de:
– 1,2 V, 1,8 V, 3,3 V
• Disponibilidad ajustable de la versión (VREF = V) 1,25
• Límite actual y termal interno
• ΜF solamente 10 para la estabilidad
uso de LD1117AS33TR
El LD1117A ajustable tiene un voltaje estabilizado termal 1,25 de la referencia del ± 0,012 V entre los pernos de la SALIDA y del ajuste. IADJ es tipo de 60 µA. (máximo de 120 µA) y ΔIADJ es 1 tipo del µA. (máximo de 5 µA). R1 es normalmente fijo a 120 Ω. Del cuadro 6 se obtiene lo que sigue: VOUT = VREF + R2 (IADJ + IR1) = VREF + R2 (IADJ +VREF /R1) = VREF (1 + R2/R1) + R2 x IADJ. En usos normales el valor R2 es en el rango de algunos kΩ, así que el producto de R2 x IADJ no se puede considerar en el cálculo de VOUT; la expresión antedicha entonces se convierte: VOUT = VREF (1 + R2/R1). Para tener una mejor regulación de la carga es importante realizar una buena conexión de Kelvin de los resistores R1 y R2. Particularmente, la conexión R1 debe estar muy cercana observado a los pernos de la SALIDA y del ajuste, mientras que la conexión de tierra R2 se debe poner tan cerca de tan posible al perno negativo de la carga. El rechazo de la ondulación puede ser mejorado introduciendo un condensador electrolítico de 10 µF colocado paralelamente al resistor R2 (véase el cuadro 8).
Clasificaciones ambientales y de la exportación de LD1117AS33TR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
