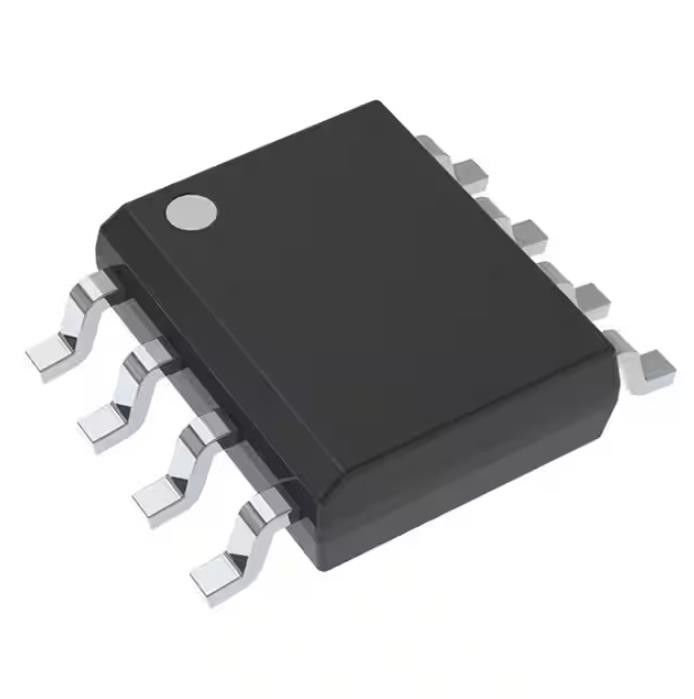

5V 50MA 8SOIC IC Reg Linear Chip LM2936MX-5.0 NOPB Circuitos integrados
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM2936MX-5.0/NOPB |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Marginado del voltaje (máximo): | 0.4V @ 50mA | Actual - salida: | 50mA |
|---|---|---|---|
| Actual - quieto (índice de inteligencia): | µA 9 | Actual - fuente (máxima): | 2,5 mA |
| PSRR: | 60dB (120Hz) | Montaje del tipo: | Soporte superficial |
| Características de protección: | Sobre temperatura, polaridad reversa, cortocircuito | Temperatura de funcionamiento: | -40°C ~ 125°C (TJ) |
| Alta luz: | LM2936MX-5.0 NOPB,5V 50MA 8SOIC IC Reg Linear,5V 50MA 8SOIC Chip lineal |
||
Descripción de producto
LM2936MX-5.0/NOPB Relés de propósito general Ic Reg Linear 5v 50ma 8soic
Regulador de voltaje lineal IC Positivo Fijo 1 Salida 50mA 8-SOIC
Especificaciones deLM2936MX-5.0/NOPB
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de Voltaje - Lineal | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Configuración de salida | Positivo |
| Tipo de salida | Fijado |
| Número de reguladores | 1 |
| Voltaje - Entrada (Máx.) | 40V |
| Voltaje - Salida (mín./fijo) | 5V |
| Voltaje - Salida (Máx.) | - |
| Caída de voltaje (máx.) | 0,4 V a 50 mA |
| Salida de corriente | 50mA |
| Corriente - Quiescente (Iq) | 9 µA |
| Corriente - Suministro (Máx.) | 2,5 mA |
| PSRR | 60 dB (120 Hz) |
| Funciones de control | - |
| Funciones de protección | Sobre temperatura, polaridad inversa, cortocircuito |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 8-SOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivo del proveedor | 8-SOIC |
| Número de producto base | LM2936 |
Caracteristicas deLM2936MX-5.0/NOPB
• Rango VIN operativo LM2936 de 5,5 V a 40 V
• LM2936HV Rango VIN operativo de 5,5 V a 60 V
• Corriente de reposo ultrabaja (IQ ≤ 15 μA para IOUT = 100 μA)
• Fijo de 3 V, 3,3 V o 5 V con salida de 50 mA
• Tolerancia de salida inicial de ±2 %
• Tolerancia de salida de ±3 % sobre la línea, la carga y la temperatura
• Voltaje de caída Típicamente 200 mV en IOUT = 50 mA
• Protección de voltaje de entrada de –24 V
• Protección contra transitorios de entrada de –50 V
• Límite de corriente de cortocircuito interno
• Protección de apagado térmico interno
• Pasador de apagado disponible con el paquete LM2936BM
Aplicaciones deLM2936MX-5.0/NOPB
• Automoción
• Controles Industriales
• Punto de Carga
Clasificaciones ambientales y de exportación deLM2936MX-5.0/NOPB
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
