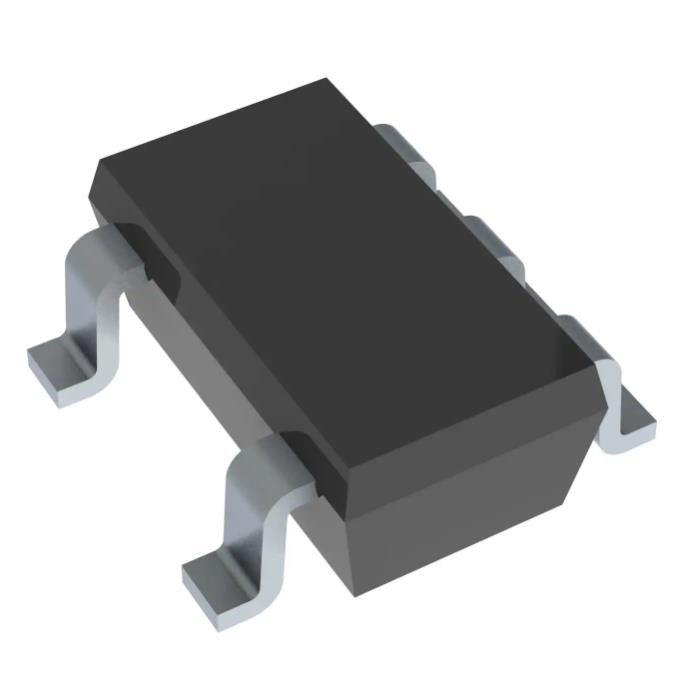

TLVH431AQDBVRQ1 SOT23-5 Referencia de voltaje de derivación IC VREF SHUNT
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TLVH431AQDBVRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo de referencia: | Desviación |
|---|---|---|---|
| Tipo de la salida: | ajustable | Voltaje - salida (minuto/fijado): | 1.24V |
| Voltaje - salida (máxima): | 18 V | Actual - salida: | 70 mA |
| Tolerancia: | el ±1% | Actual - cátodo: | 100 µA |
| Alta luz: | TLVH431AQDBVRQ1,SOT23-5 IC de referencia de tensión de derivación,IC de referencia de tensión de derivación |
||
Descripción de producto
Chip de memoria TLVH431AQDBVRQ1 Emmc Ic Vref Shunt Adj 1% Sot23-5
CI de referencia de tensión de derivación Ajustable 1,24 V 18 VV ±1 % 70 mA SOT-23-5
Especificaciones deTLVH431AQDBVRQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Referencia de voltaje | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Tipo de referencia | Derivación |
| Tipo de salida | Ajustable |
| Voltaje - Salida (mín./fijo) | 1,24 V |
| Voltaje - Salida (Máx.) | 18 voltios |
| Salida de corriente | 70mA |
| Tolerancia | ±1% |
| Corriente - Cátodo | 100 µA |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | SC-74A, SOT-753 |
| Paquete de dispositivo del proveedor | SOT-23-5 |
| Número de producto base | TLVH431 |
Caracteristicas deTLVH431AQDBVRQ1
• Calificado para aplicaciones automotrices
• Operación de bajo voltaje: hasta 1,24 V
• Tolerancias de tensión de referencia a 25 °C
– 0,5% para Grado B
– 1% para un grado
• Voltaje de salida ajustable, VO = VREF a 18 V
• Amplio rango de corriente de cátodo operativo:
100 μA a 70 mA
• Impedancia de salida típica de 0,25 Ω
• –40 °C a 125 °C Especificaciones
Aplicaciones deTLVH431AQDBVRQ1
Los dispositivos TLVH431 son referencias de voltaje ajustable de 3 terminales de bajo voltaje, con estabilidad térmica especificada en el rango de temperatura automotriz.El voltaje de salida se puede establecer en cualquier valor entre V REF (1,24 V) y 18 V con dos resistencias externas (consulte la Figura 2).Estos dispositivos funcionan con un voltaje más bajo (1,24 V) que las referencias de regulador de derivación TL431 y TL1431 ampliamente utilizadas.
Clasificaciones ambientales y de exportación deTLVH431AQDBVRQ1
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
