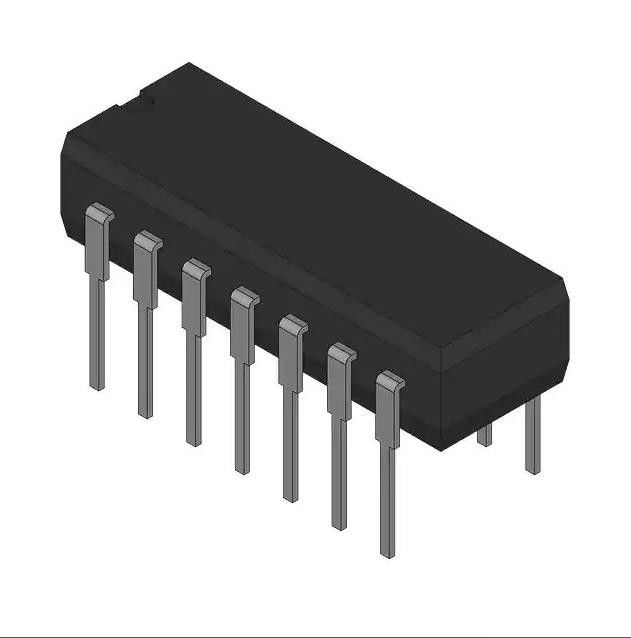

SNJ54HC393J Contador IC Elemento Bit DUAL 4-BIT BINARY COUNTE 5V
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SNJ54HC393J |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Gama del voltaje: | 2 V a 6 V | Salidas: | 10 cargas de LSTTL |
|---|---|---|---|
| Bajo consumo de energía: | 80-µA ICC máximo | Tpd típico: | 13 ns |
| Corriente de entrada baja: | 1 µA máximo | Gama del voltaje de fuente, VCC: | V de −0.5 V a 7 |
| Corriente entrada de la abrazadera, IIK: | ±20 mA | Gama de temperaturas de almacenamiento, Tstg: | −65°C a 150°C |
Descripción de producto
SNJ54HC393J Contador IC Elemento Bit DUAL 4-BIT BINARY COUNTE 5V
54HC393 CONTADOR BINARIO DOBLE DE 4 BITS
Especificaciones de SNJ54HC393J
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Lógica | |
| Contadores, Divisores | |
| Fabricante | Instrumentos Texas |
| Serie | * |
| Paquete | A granel |
| Estado del producto | Activo |
| Número de producto base | 54HC393 |
CaracterísticasdeSNJ54HC393J
Amplio rango de voltaje operativo de 2 V a 6 V
Las salidas pueden impulsar hasta 10 cargas LSTTL
Bajo consumo de energía, 80 µA máx. ICC
Tpd típico = 13 ns
Unidad de salida de ±4 mA a 5 V
Corriente de entrada baja de 1 µA máx.
Contadores binarios duales de 4 bits con relojes individuales
Borrado directo para cada contador de 4 bits
Puede mejorar significativamente las densidades del sistema al reducir el recuento de paquetes de mostrador en un 50 por ciento
DescripcionesdeSNJ54HC393J
Los dispositivos 'HC393 contienen ocho flip-flops y puertas adicionales para implementar dos dispositivos individuales de 4 bits.
contadores en un solo paquete.Estos dispositivos comprenden dos contadores binarios independientes de 4 bits,
cada uno con una entrada clara (CLR) y otra de reloj (CLK).Se pueden implementar contadores binarios de N bits
con cada paquete, proporcionando la capacidad de dividir por 256. Los dispositivos 'HC393 tienen paralelo
salidas de cada etapa del contador para que cualquier submúltiplo de la frecuencia de conteo de entrada esté disponible para las señales de temporización del sistema.
Clasificaciones ambientales y de exportaciónde SNJ54HC393J
| ATRIBUTO | DESCRIPCIÓN |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
