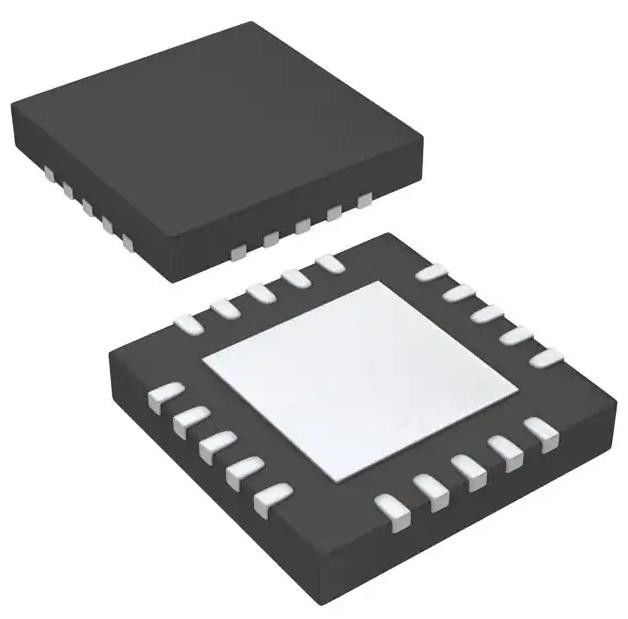

TPS61183RTJT controlador de LED IC 6 de salida regulador de corriente continua paso a paso PWM atenuación 30mA
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS61183 RTJT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de resultados: | 6 | Topología: | Eleve (alza) |
|---|---|---|---|
| Voltaje - fuente (máxima): | 24 V | Voltaje - Suministro (Min): | 4.5V |
| Actual - salida/canal: | 30mA | Temperatura de funcionamiento: | -40 °C ~ 85 °C (TA) |
| Frecuencia: | 300kHz ~ 1MHz | Interruptores internos: | - ¿ Qué? |
| Alta luz: | TPS61183 RTJT,TPS61183RTJT IC del conductor LED |
||
Descripción de producto
TPS61183RTJT controlador de LED IC 6 de salida regulador de corriente continua paso a paso PWM atenuación 30mA
Especificaciones de TPS61183 RTJT
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Conductores de LED | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| El tipo | Regulador de corriente continua |
| Topología | Paso a paso (Refuerzo) |
| Interruptores internos | - ¿ Qué? |
| Número de resultados | 6 |
| Voltado - Alimentación (min) | 4.5V |
| Voltagem - Alimentación (máximo) | 24 V |
| Voltado - Salida | Las demás: |
| Corriente - Salida / Canal | 30 mA |
| Frecuencia | Las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de producción. |
| Disminución de luz | PWM |
| Aplicaciones | Iluminación de fondo |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 20 WFQFN Pad expuesto |
| Paquete de dispositivos del proveedor | Las condiciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3. |
| Número del producto de base | TPS61183: las condiciones de trabajo |
Características del TPS61183 RTJT
• Tensión de entrada de 4,5 V a 24 V
• 38 V de tensión de salida máxima
• MOSFET integrado de 2 A y 40 V
• Frecuencia de cambio programable de 280 kHz a 1 MHz
• Salida de impulso adaptativa a las tensiones WLED
• Amplio rango de frecuencia de atenuación PWM
️ 100 Hz a 50 KHz para el modo PWM directo
️ 100 Hz a 22 KHz para el modo programable de frecuencia
• Relación de atenuación de 100:1 a 20 kHz
• Relación de atenuación de 10000:1 a 200 Hz (modo PWM directo)
• Pequeños componentes externos
• Compensación de lazo integrado
• Seis sumideros de corriente de 30 mA, máximo
• 1,5% (típico) correspondiente a la corriente
• Control de interfaz de brillo PWM
• Método de atenuación del brillo en modo programable PWM o Método de atenuación directa PWM
• Protección ESD HBM de 4000 V
• Límite de sobrevolución programable
• Protección WLED de apertura y corta
• Apagado térmico
Las aplicaciones de TPS61183 RTJT
• Cuadernos
• Las tabletas
• Los monitores
• Computadores personales industriales
• Pantallas de interfaz hombre-máquina
• cajeros automáticos
• Buscador de peces
Clasificaciones medioambientales y de exportación deTPS61183 RTJT
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
