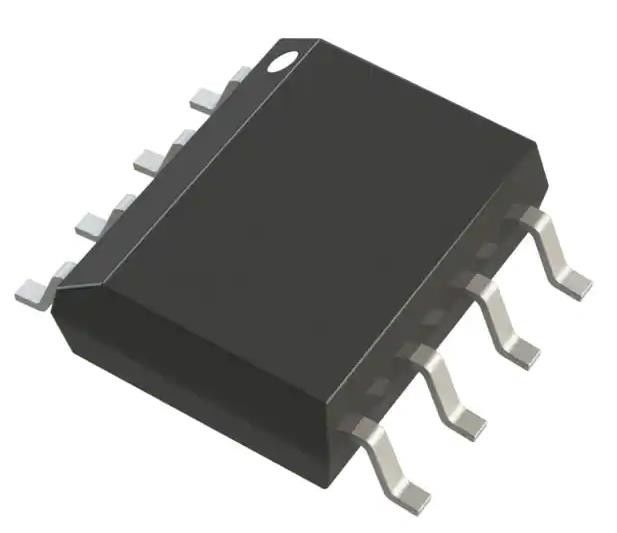

ADUM1200CRZ aislador digital de propósito general IC 2500Vrms 2 canal 25Mbps 25kV/μs
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ADUM1200CRZ |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de canales: | 2 | Entradas - lado 1/Side 2: | 2/0 |
|---|---|---|---|
| Tipo de canal: | Unidireccional | Voltaje - aislamiento: | 2500Vrms |
| Inmunidad transitoria del modo común (minuto): | 25kV/µs | Tasa de datos: | 25Mbps |
| TpLH/tpHL del retraso de propagación (máximo): | 45o, 45o | Distorsión de la anchura de pulso (máxima): | 3ns |
| Alta luz: | ADUM1200CRZ,El sistema de aislamiento digital ADUM1200CRZ |
||
Descripción de producto
ADUM1200CRZ aislador digital de propósito general 2500Vrms 2 canales 25Mbps 25kV/μs
Especificaciones deSe trata de un sistema de control de velocidad.
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Los aislantes digitales | |
| El Sr. | Dispositivos analógicos Inc. |
| Serie | iCoupler® |
| Paquete | El tubo |
| Tecnología | Acoplamiento magnético |
| El tipo | Objetivo general |
| El poder aislado | - No, no lo sé. |
| Número de canales | 2 |
| Input - Página 1/Página 2 | 2/0 |
| Tipo de canal | Unidireccional |
| Voltado - aislamiento | 2500 Vrms |
| Imunidad transitoria en modo común (min) | 25 kV/μs |
| Tasa de datos | 25 Mbps |
| Retraso de propagación tpLH / tpHL (máximo) | Las demás partidas |
| Distorsión del ancho de pulso (máximo) | 3n |
| Tiempo de subida / caída (tipo) | 2.5ns, 2.5ns |
| Voltagem - Suministro | 2.7V ~ 5.5V |
| Temperatura de funcionamiento | -40 °C ~ 105 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 8 SOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivos del proveedor | 8-SOIC |
| Número del producto de base | ADUM1200 |
Características del Se trata de un sistema de control de velocidad.
* Cuerpo estrecho, compatible con RoHS, paquete SOIC 8 plomo
* Funcionamiento de baja potencia
- Función de 5 V
- 1,1 mA por canal a una velocidad máxima de 0 a 2 Mbps
- 3,7 mA por canal a una velocidad máxima de 10 Mbps
- 8,2 mA por canal a una velocidad máxima de 25 Mbps
- Función de 3 V
- 0,8 mA por canal a una velocidad máxima de 0 a 2 Mbps
- 2,2 mA por canal a una velocidad máxima de 10 Mbps
- 4,8 mA por canal a una velocidad máxima de 25 Mbps
* Comunicación bidireccional
* Traducción a nivel de 3 V/5 V
* Funcionamiento a altas temperaturas: 125°C
* Alta velocidad de transmisión de datos: dc a 25 Mbps (NRZ)
* Características de tiempo precisas
- 3 ns de distorsión máxima de la anchura del pulso
- 3 ns de coincidencia máxima entre canales
* Alta inmunidad transitoria de modo común: > 25 kV/μs
* Seguridad y aprobaciones reglamentarias
- Reconocimiento UL
- 2500 V rms durante 1 minuto por UL 1577 CSA Aviso de aceptación del componente 5A VDE Certificado de conformidad
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = pico de 560 V
* Calificado para aplicaciones automotrices
Las aplicaciones de Se trata de un sistema de control de velocidad.
* Aislamiento multicanal de tamaño crítico
* Interfaz SPI / aislamiento del convertidor de datos
* Aislamiento del transmisor RS-232/RS-422/RS-485
* Aislamiento digital del bus de campo
* Vehículos eléctricos híbridos, monitor de baterías y motor de conducción
Clasificaciones medioambientales y de exportación deSe trata de un sistema de control de velocidad.
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
