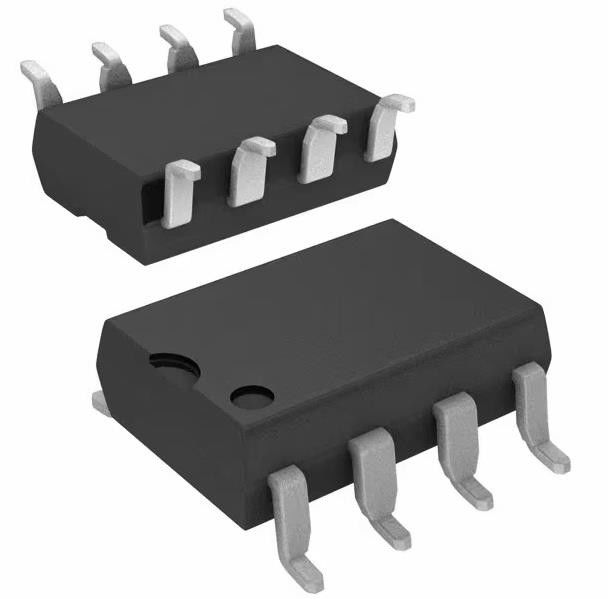

AMC1200STDUBRQ1 Amplificador de aislamiento IC 1 Circuito Diferencial 8-SOP
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | AMC1200STDUBRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Tipo del amplificador: | El aislamiento | Número de circuitos: | 1 |
|---|---|---|---|
| Tipo de salida: | Diferencial | -3db ancho de banda: | 100 kHz |
| Voltaje - compensación entrada: | µV 200 | Corriente - Suministro: | 5.4mA |
| Actual - salida/canal: | 20 mA | Voltaje - palmo de la fuente (minuto): | 2,7 V |
| Alta luz: | AMC1200STDUBRQ1,AMC1200STDUBRQ1 IC de amplificador de aislamiento |
||
Descripción de producto
AMC1200STDUBRQ1 Amplificador de aislamiento 1 Circuito Diferencial 8-SOP
Especificaciones de¿Qué es esto?
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Se trata de una línea | |
| Los amplificadores | |
| Instrumentación, amplificadores OP, amplificadores amortiguadores | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tipo de amplificador | El aislamiento |
| Número de circuitos | 1 |
| Tipo de salida | Diferencial |
| Tasa de pérdida | - |
| -3dB de ancho de banda | 100 kHz |
| Váltidad - compensación de entrada | 200 μV |
| Corriente - Suministro | 5.4 mA |
| Corriente - Salida / Canal | 20 mA |
| Válvula de tensión de suministro (min) | 2.7 V |
| Válvula de tensión de suministro (máximo) | 5.5 V |
| Temperatura de funcionamiento | -40 °C ~ 105 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 8-SMD, Ala de la gaviota |
| Paquete de dispositivos del proveedor | 8-SOP |
| Número del producto de base | Las condiciones de los productos |
Características del ¿Qué es esto?
• Calificado para aplicaciones en el sector automotriz
• AEC-Q100 Calificado con los siguientes resultados:
Grado de temperatura 2: de 40°C a 105°C
– HBM ESD Classification Level H2
¢ Nivel de clasificación C3B del MDL en materia de DSE
• Rango de voltaje de entrada de ± 250 mV optimizado para las resistencias de derivación
• No linealidad muy baja: 0,075% (máximo) con alimentación lateral alta de 5 V
• Error de desplazamiento bajo: 1,5 mV (máximo)
• Bajo ruido: 3,1 mVRMS (típico)
• Corriente de suministro de baja potencia: 8 mA (máximo) a 5 V
• Ancho de banda de entrada: 60 kHz (min)
• Ganancia fija: 8 (precisión del 0,5%)
• Alta relación de rechazo de modo común: 108 dB (típico)
• Operación de 3,3 V en el lado bajo
• Aislamiento galvánico certificado:
– UL1577 and VDE V 0884-10 Approved
¢ Voltado de aislamiento: 4250 VPEAK
¢ Voltado de trabajo: 1200 VPEAK
Immunidad transitoria: 10 kV/μs (min)
• Vida útil típica de 10 años a tensión de trabajo nominal (véase el Informe de aplicación, SLLA197)
Las aplicaciones de ¿Qué es esto?
• Corriente o voltaje aislado basado en una resistencia de derivación
Detección en:
Inversores de tracción
¢ Cargadores a bordo
Conversores de corriente continua
¢ Sistemas de gestión de baterías
Clasificaciones medioambientales y de exportación de¿Qué es esto?
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.33.0001 |
